首页  >  产品百科  >  T405-600H

T405-600H

产品分类: 晶闸管/可控硅
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 双向可控硅, 4A额定, IPAK (TO-251)封装, 600V峰值, 通孔安装
供应商型号: AV-E-T405-600H
供应商: Avnet
标准整包数: 75

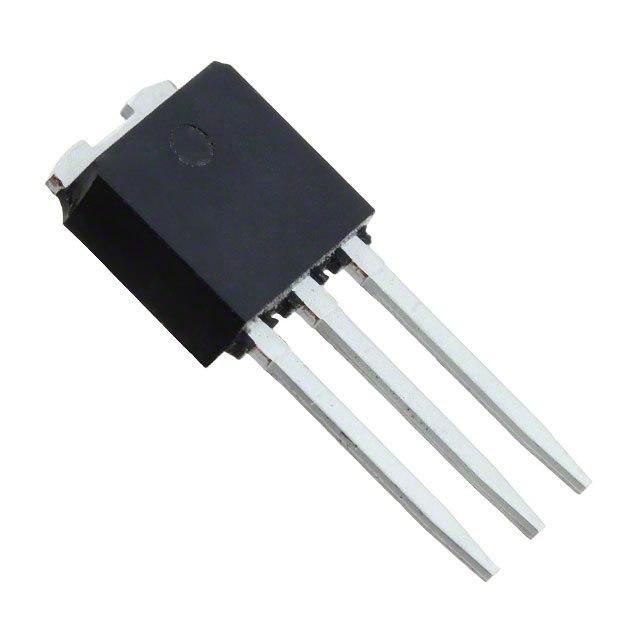

STMICROELECTRONICS 晶闸管/可控硅 T405-600H

T405-600H概述

    T4系列4A双向晶闸管产品技术手册解析

    产品简介


    T4系列双向晶闸管是ST公司推出的一款高性能双向晶闸管产品,适用于通用交流感性负载,如电机控制电路、小型家用电器等领域。该系列产品采用ST公司独有的无吸收电路(Snubberless)/逻辑电平技术,具有出色的通断性能。主要型号包括T405、T410和T435系列,不同系列的灵敏度和封装方式有所不同。

    技术参数


    - 电流规格:4A连续有效值电流,峰值非重复电流可达30A(50Hz,20ms脉冲)和31A(60Hz,16.7ms脉冲)。
    - 电压规格:击穿电压范围为600V到800V。
    - 门极触发电流:T405系列最大5mA,T410系列最大10mA,T435系列最大35mA。
    - 存储温度范围:-40°C至+150°C。
    - 运行温度范围:-40°C至+125°C。
    - 动态热阻:IPAK封装的热阻为100°C/W,DPAK封装为70°C/W,TO-220AB封装为60°C/W。

    产品特点和优势


    T4系列双向晶闸管的主要特点是高灵敏度和优良的通断性能,这使其特别适合应用于高要求的电机控制和家用电器。相比同类产品,该系列具有更低的门极触发电流和更高的峰值非重复电流能力,这意味着它能够在较低的功耗下实现更好的开关控制性能。

    应用案例和使用建议


    T4系列双向晶闸管适用于各种需要精确控制交流感性负载的应用,例如:
    - 通用电机控制电路。
    - 小型家用电器,如电吹风、搅拌机等。
    - 厨房辅助设备,如洗碗机、电烤箱等。
    在使用这些产品时,建议关注以下几点:
    - 确保工作环境温度符合产品规格,以避免过热损坏。
    - 适当选择封装类型以匹配具体应用需求,如小家电可以选择DPAK封装,而电机控制则可考虑使用TO-220AB封装。

    兼容性和支持


    T4系列双向晶闸管与多种封装类型兼容,包括DPAK、IPAK和TO-220AB。此外,ST公司还提供了全面的技术文档和支持服务,包括设计指南和应用笔记,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:在高温环境下使用时出现过热现象。
    - 解决方案:增加散热片或改善散热条件,确保工作环境温度不超过规定范围。
    - 问题2:启动时出现不规则触发。
    - 解决方案:检查电路连接,确保所有连接正确且接触良好;确认门极驱动电路满足要求。


    总结和推荐


    总体而言,T4系列双向晶闸管以其高可靠性、低门极触发电流和良好的通断性能,在各种应用环境中表现出色。特别是在电机控制和家用电器领域,其优异的性能和广泛的适用性使得这一产品成为市场的首选之一。因此,对于需要高可靠性和高性能交流开关的应用场合,T4系列双向晶闸管是值得推荐的产品。

T405-600H参数

参数
最大栅极触发电压 1.3V
SCR类型 灵敏栅型
断态最大重复峰值漏电流 5μA
通态非重复峰值电流 30A,31A
平均通态电流 4A
开启状态电压 1.56V
最大栅极峰值反向电压 -
最大栅极触发电流 5mA
断态电压 600V
RMS通态电流 4A
长*宽*高 6.6mm*2.4mm*6.2mm
通用封装 IPAK,TO-251
安装方式 通孔安装
零件状态 在售
包装方式 管装

T405-600H厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

T405-600H数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 晶闸管/可控硅 STMICROELECTRONICS T405-600H T405-600H数据手册

T405-600H封装设计

查看详情并下载
Symbol
Footprint
3D Model
