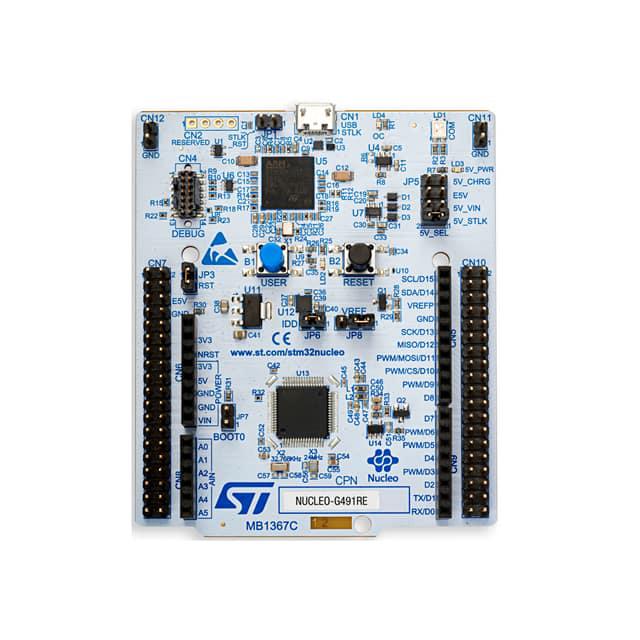

NUCLEO-G491RE

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics STM32单片机开发板, Nucleo-64 boards
供应商型号: 3648876
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 应用处理器与片上系统(SOC) NUCLEO-G491RE

NUCLEO-G491RE概述


    产品简介


    STM32 Nucleo-64板是一种性价比高且灵活性强的产品,旨在帮助用户通过STM32微控制器的不同组合来试验新概念和构建原型。这些板子具有不同的性能和功耗特性,使得它们可以适用于广泛的开发和测试场景。本文将详细介绍STM32 Nucleo-64板的技术规格、特性及优势,并探讨其应用场景和兼容性。

    技术参数


    共同特性
    - STM32微控制器:采用LQFP64或LQFP48封装。
    - LED:1个用户LED与ARDUINO®共享。
    - 按钮:1个用户按钮和1个复位按钮。
    - 时钟源:32.768 kHz晶体振荡器。
    - 板载连接器:
    - ARDUINO® Uno V3扩展连接器。
    - ST Morpho扩展引脚,提供全面访问所有STM32 I/O。
    - 电源选项:可通过ST-LINK USB VBUS或外部电源供电。
    - 软件支持:提供免费的软件库和示例代码。
    - 集成开发环境(IDE)支持:包括IAR Embedded Workbench®、MDK-ARM和STM32CubeIDE。
    特性特定于某些板
    - 额外LED:如NUCLEO-C071RB。
    - 外部或内部SMPS:如NUCLEO-L412RB-P、NUCLEO-L433RC-P、NUCLEO-L452RE-P和NUCLEO-U545RE-Q。
    - 高速外部时钟:如NUCLEO-C031C6、NUCLEO-C071RB、NUCLEO-G431RB、NUCLEO-G474RE和NUCLEO-G491RE。
    - USB设备全速接口:如NUCLEO-C071RB、NUCLEO-H503RB、NUCLEO-H533RE和NUCLEO-U545RE-Q。
    - 加密功能:如NUCLEO-H533RE、NUCLEO-U083RC和NUCLEO-U545RE-Q。
    - MIPI®调试连接器:如NUCLEO-C071RB、NUCLEO-G431RB、NUCLEO-G474RE、NUCLEO-G491RE、NUCLEO-H503RB、NUCLEO-H533RE、NUCLEO-U031R8和NUCLEO-U083RC。

    产品特点和优势


    - 低成本:通过Nucleo-64板,用户可以以较低成本进行开发和测试。
    - 灵活扩展:支持ARDUINO® Uno V3扩展连接器和ST Morpho扩展引脚,便于增加各种功能模块。
    - 高效电源管理:部分型号支持外部或内部SMPS,显著降低运行模式下的功耗。
    - 强大的调试工具:集成了ST-LINK调试/编程器,无需额外探针即可进行调试。

    应用案例和使用建议


    应用案例
    - 教育与学习:适合初学者快速上手STM32微控制器,实现基本功能。
    - 原型开发:可用于各种应用场景的原型开发,如物联网设备、工业自动化等。
    - 研究与测试:适用于研发人员进行新技术的研究和验证。
    使用建议
    - 在选择具体型号时,需考虑项目需求,例如所需STM32型号、功率消耗等。
    - 可利用ARDUINO® Uno V3扩展连接器添加传感器或其他扩展模块。
    - 为确保最佳性能,建议使用推荐的电源供应和合适的开发工具。

    兼容性和支持


    - 兼容性:支持ARDUINO® Uno V3扩展连接器和其他标准扩展模块,方便与各类传感器和执行器配合使用。
    - 支持服务:厂商提供了丰富的软件库、示例代码和多种开发工具的支持,可满足不同用户的需求。

    常见问题与解决方案


    - 问题1:无法通过ST-LINK进行程序下载。
    - 解决方案:检查USB连接线是否正确插入,确认驱动程序已正确安装。

    - 问题2:板载LED不亮。
    - 解决方案:检查连接线路,确保相关GPIO引脚配置正确。

    总结和推荐


    STM32 Nucleo-64板是一款高度灵活、性价比高的开发平台,非常适合学生、研究人员和工程师进行快速原型设计和验证。其丰富多样的型号选择和强大的软件支持使其成为探索STM32系列微控制器的理想选择。综合来看,我们强烈推荐使用该系列产品进行开发。

NUCLEO-G491RE参数

参数
核心处理器 ARM® Cortex®-M4
主要属性 -
I/O电压 -
Flash大小 -
内核数 -
RAM大小 -
最大工作供电电压 -
程序存储器类型 FLASH
最大时钟频率 32.768KHz
外设 -
接口类型 -
速度 -
最小工作供电电压 -
安装方式 固定安装
零件状态 在售
包装方式 散装

NUCLEO-G491RE厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

NUCLEO-G491RE数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 应用处理器与片上系统(SOC) STMICROELECTRONICS NUCLEO-G491RE NUCLEO-G491RE数据手册

NUCLEO-G491RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 157.5401
5+ ¥ 157.5401
库存: 123
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 157.54
直接购买
加入购物车
