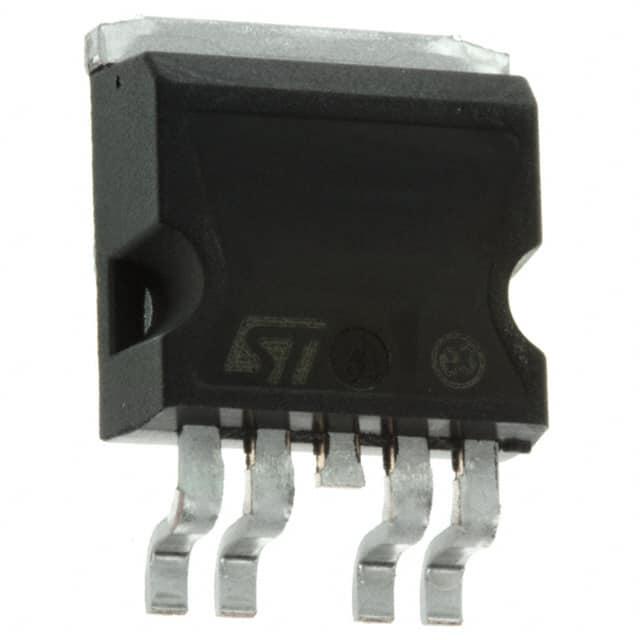

VN820-B5

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Active current limitation
供应商型号: VN820-B5-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VN820-B5

VN820-B5概述

    VN820 高侧驱动器技术手册

    1. 产品简介


    VN820是一款专为STMicroelectronics公司VIPower® M0-3技术设计的单片机,适用于驱动任何一端连接到地的负载。它具有非常低的待机电流、CMOS兼容输入、状态开路检测、过热保护等多种特性,广泛应用于汽车、工业自动化、消费电子等领域。

    2. 技术参数


    - 基本参数
    - 工作电压:5.5 V 至 36 V
    - 最大直流输出电流:9 A
    - 待机电流:10 μA 至 25 μA(视具体情况而定)

    - 电气特性
    - 导通电阻:最大 40 mΩ(当IOUT=3A时)
    - 开路输出电流:最大 50 μA(VIN=VOUT=0V)
    - 关断延迟时间:最小 30 μs(RL=4.3 Ω)
    - 工作环境
    - 存储温度:-55°C 至 150°C
    - 案例温度:-40°C 至 150°C
    - 结温:内部限制
    - 热阻抗
    - 结壳热阻:1.9°C/W
    - 结对空气热阻:51.9°C/W(标准单面FR-4板,Cu面积为0.5 cm²)

    3. 产品特点和优势


    - 非常低的待机电流:有助于降低系统功耗,特别适合于电池供电的应用。
    - CMOS兼容输入:方便与其他数字电路接口,提高系统的集成度。
    - 多种保护功能:如热关断保护、欠压关断、过压钳位等,确保设备在各种异常情况下的可靠性。
    - 负载电流限制:防止过载导致的损坏,延长使用寿命。

    4. 应用案例和使用建议


    - 汽车电子:作为汽车电机控制模块的一部分,能够有效处理高边开关操作。
    - 工业自动化:在工厂自动化设备中,用于驱动高功率负载,具备多种保护机制以确保系统稳定运行。
    - 消费电子:适合于需要精确控制高边开关的应用场景,如家庭自动化设备。
    使用建议:
    - 确保连接正确,避免短路和其他潜在的电气故障。
    - 注意散热设计,尤其是对于高功率应用,需采用良好的散热措施以保持系统稳定运行。

    5. 兼容性和支持


    - 封装和装配:
    - PENTAWATT
    - P2PAK
    - PPAK
    - PowerSO-10
    - 订单代码:
    - PENTAWATT: VN820
    - PowerSO-10: VN820SP
    - P2PAK: VN820-B5
    - PPAK: VN820PT

    6. 常见问题与解决方案


    - 问题1:如何处理热关断后的自动重启?
    - 解决方案:等待一段时间让设备冷却下来,然后重新启动。
    - 问题2:为什么在特定条件下会有较高的漏电流?
    - 解决方案:检查电路设计,确保所有连接正确无误,特别是接地线要确保良好接地。

    7. 总结和推荐


    综上所述,VN820是一款高性能、高可靠性的高侧驱动器,特别适合需要精准控制高边开关的场合。它提供了多种保护机制,并具有优异的电气和热特性。我们强烈推荐在需要高可靠性和低功耗的场景中使用这款产品。
