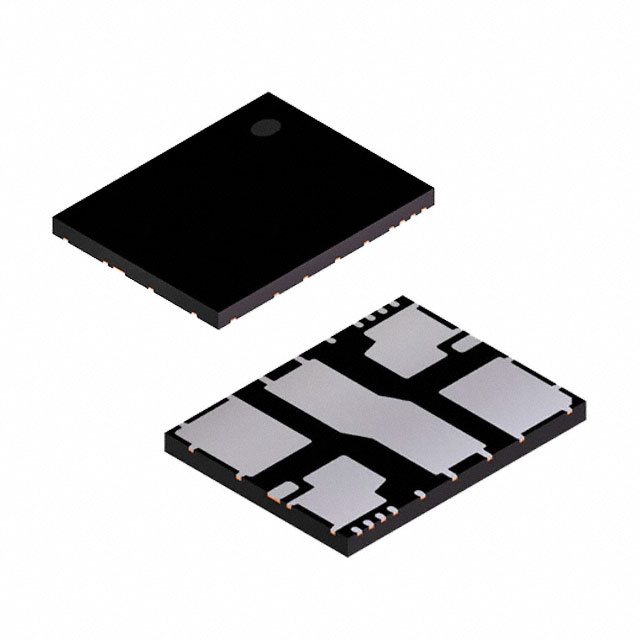

PWD13F60TR

产品分类: 电机驱动器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 直流电机驱动芯片, PWD系列, 双路半桥接输出, 最大输出8A, VFQFPN封装
供应商型号: 4036063
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 电机驱动器 PWD13F60TR

PWD13F60TR概述

    PWD13F60 高密度功率驱动器技术手册

    1. 产品简介


    PWD13F60 是一款高密度功率驱动器,集成了门极驱动器和高压全桥功率MOSFET。它特别适用于需要高效驱动负载的紧凑空间内,如工业和家用电器电机驱动、工厂自动化系统、风扇和泵、HID灯及镇流器、电源模块以及DC-DC和DC-AC转换器等领域。

    2. 技术参数


    - 基本规格
    - 集成低导通电阻(RDS(on)):320mΩ
    - 漏源击穿电压(BVDSS):600V
    - 工作条件
    - 门极驱动器供电电压范围:6.5V至19V
    - 热点温度范围:-40°C 至 150°C
    - 电源
    - 门极驱动器供电:VCC1, VCC2 (0.2V 至 19V)
    - 高侧门极驱动器供电:BOOT1, BOOT2 (0.2V 至 600V)
    - 性能参数
    - 堆栈结构:门极驱动器和功率MOSFET的堆栈设计,集成自举二极管
    - 逻辑输入范围:-0.3V 至 15V
    - 最大峰值漏电流:32A
    - 温度范围:存储温度 -40°C 至 150°C

    3. 产品特点和优势


    - 集成化设计:集成了门极驱动器和四个N通道功率MOSFET,减少外部组件数量,简化设计。
    - 灵活的工作条件:工作电压范围广,支持低至6.5V的驱动电压。
    - 防交叉传导:内置互锁功能,有效防止高侧和低侧MOSFET同时导通。
    - 自举结构:内部自举二极管用于高侧MOSFET供电,确保高效运行。
    - 紧凑封装:采用VFQFPN 10 x 13 x 1.0 mm紧凑型封装,适合紧凑空间应用。

    4. 应用案例和使用建议


    - 电机驱动:应用于工业和家用电器的电机驱动,如风扇和泵,确保高效且可靠的驱动。
    - 工厂自动化:可作为工厂自动化系统的控制单元,提高生产效率和自动化水平。
    - 电源模块:集成于电源模块中,支持DC-DC和DC-AC转换,提供稳定可靠的电力供应。
    使用建议:
    - 在选择应用场合时,确保供电电压和温度条件符合产品要求。
    - 仔细规划电路布局以最大化散热效果,避免过热损坏。

    5. 兼容性和支持


    - 兼容性:与其他微控制器、DSP单元或霍尔效应传感器轻松对接。
    - 技术支持:ST公司提供了全面的技术文档和支持服务,确保用户可以快速上手并进行应用开发。

    6. 常见问题与解决方案


    - 问题1:启动时出现欠压锁定(UVLO)现象。
    - 解决方案:检查供电电压是否低于UVLO阈值,适当调整电源电压。

    - 问题2:高温环境下运行不稳定。
    - 解决方案:采取有效的散热措施,如增加散热片或采用散热板,确保设备工作在安全温度范围内。

    7. 总结和推荐


    PWD13F60 高密度功率驱动器以其集成度高、工作范围宽、可靠性强等特点,在多种应用场景中表现出色。适合需要高效驱动负载的应用场合,尤其适合空间有限的紧凑设计需求。强烈推荐给需要高效且可靠功率驱动的工程设计人员。
    这份技术手册详细介绍了PWD13F60的性能特点和应用领域,有助于工程师更好地理解和使用这一产品。

PWD13F60TR参数

参数
拓扑 半桥(2)
功能 -
工艺 Power MOSFET
电机类型 直流电机
电机类型 - AC,DC -
功率 -
最大工作供电电压 -
最小工作供电电压 15V
额定电流 -
接口类型 Logic
电压 - 负载 -
长*宽*高 10.1mm*13.1mm*850μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
