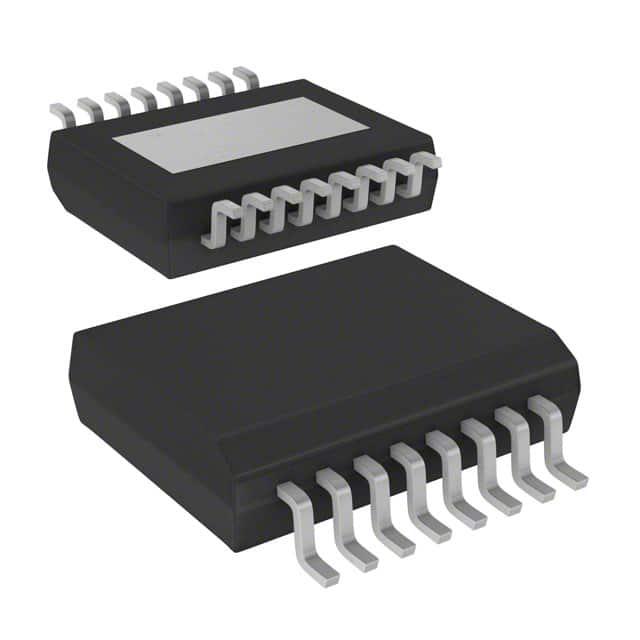

VN7020AJTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 贴片安装,黏合安装
供应商型号: 497-14296-6-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VN7020AJTR-E

VN7020AJTR-E概述

    VN7020AJ 高侧驱动器技术手册

    1. 产品简介


    VN7020AJ 是一款由意法半导体(STMicroelectronics)开发的高侧智能驱动器,采用VIPower® M0-7 技术制造,适用于汽车应用。该器件通过一个兼容3V和5V CMOS的接口驱动12V汽车接地负载,并提供保护和诊断功能。该产品通过了AEC-Q100认证,确保了在极端汽车环境中仍能保持可靠性。

    2. 技术参数


    - 最大瞬态供电电压:VCC 40V
    - 操作电压范围:VCC 4V至28V
    - 典型导通电阻(每通道):RON 20mΩ
    - 电流限制(典型值):ILIMH 63A
    - 待机电流(最大值):ISTBY 0.5μA
    - 工作温度范围:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C

    3. 产品特点和优势


    - 低待机电流:出色的节能表现。
    - 多功能诊断功能:负载电流高精度检测、供电电压反馈和芯片温度监测,以及短路、过载、开路等保护。
    - 先进的保护机制:如欠压关闭、过压钳位、负载电流限制、快速热瞬态自限功能等。
    - 灵活的配置:可通过故障重置引脚配置过温或功率限制后的自动重启或锁定。

    4. 应用案例和使用建议


    - 应用领域:主要用于汽车转向指示灯(高达2xP27W或SAE1156并联),LED后组合灯,以及ADAS系统中的受保护电源。
    - 使用建议:在设计应用时,需特别注意供电和接地连接的安全性,防止反向电池等情况发生。对于复杂的电路,可利用外部元件进行额外保护。

    5. 兼容性和支持


    - 兼容性:兼容3V和5V的CMOS输出,便于与多种控制单元连接。
    - 支持:用户可以通过联系本地的意法半导体销售办公室获取详细的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:设备启动时出现异常
    - 解决方案:检查供电电压是否在允许范围内(4V至28V),并且确认无过压、欠压或反向电池现象。

    - 问题2:设备工作时发热严重
    - 解决方案:增加散热措施,确保良好的通风环境,并遵循散热建议使用合适的PCB设计和散热片。

    7. 总结和推荐


    VN7020AJ 高侧驱动器凭借其强大的保护功能和灵活的诊断能力,在汽车电子应用中表现出色。其优良的性能和高度的可靠性使其成为许多汽车负载控制的理想选择。强烈推荐在对安全性和可靠性要求较高的场合下使用。
    以上是对VN7020AJ高侧驱动器技术手册的总结,希望能帮助您更好地了解这款高性能电子元器件的特点和适用场景。

VN7020AJTR-E参数

参数
驱动数量 -
拓扑 高端
5mm(Max)
4mm(Max)
1.6mm(Max)
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

VN7020AJTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN7020AJTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN7020AJTR-E VN7020AJTR-E数据手册

VN7020AJTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
