VN5E016AFHTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Current Limit SW 1-IN 1-OUT to 108A Automotive 7-Pin(6+Tab) HPAK T/R
供应商型号: VN5E016AFHTR-E-ND
供应商: Digi-Key
标准整包数: 1

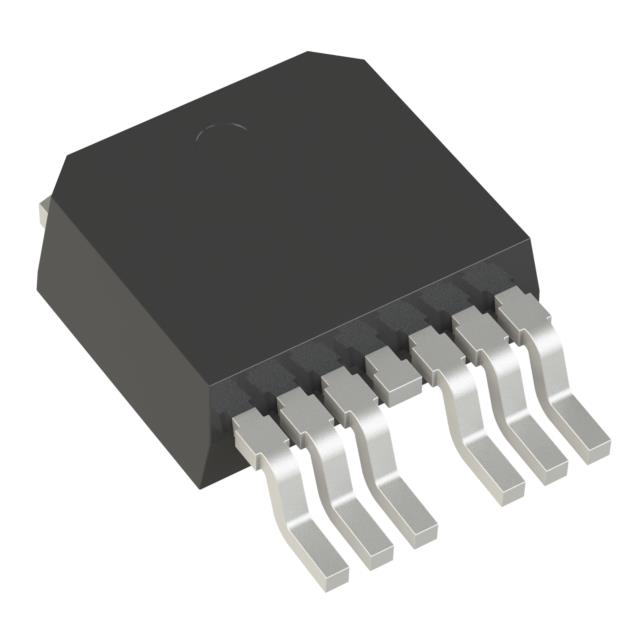

STMICROELECTRONICS 其他驱动器 VN5E016AFHTR-E

VN5E016AFHTR-E概述

    VN5E016AFH-E 高级驱动器技术手册

    产品简介


    VN5E016AFH-E是一款专为汽车应用设计的单通道高边驱动器。它采用ST的VIPower™ M0-5技术制造,并封装在HPak外壳中。这款驱动器能够驱动高达12V的车载接地负载,并具备保护和诊断功能。它可以与3V和5V的CMOS微控制器接口兼容,非常适合用于电阻性、电感性及容性负载的驱动,也适合用作LED驱动器。

    技术参数


    - 最大供电电压(VCC): 41V
    - 工作电压范围(VCC): 4.5V至28V
    - 最大导通电阻(每通道): 16mΩ
    - 电流限制(典型值): 73A
    - 断态供电电流(IS): 2µA(1)
    - 绝对最大额定值
    - VCC直流供电电压: 41V
    - -VCC 反向直流供电电压: 0.3V
    - IGND 直流反向接地引脚电流: 200mA
    - IOUT 直流输出电流: 内部限流
    - -IOUT 反向直流输出电流: 20A
    - IIN 直流输入电流: -1至10mA
    - ICSD 直流电流感应禁用输入电流: -1至10mA

    产品特点和优势


    - 非常低的待机电流
    - 3V和5V CMOS兼容输入
    - 优化的电磁辐射
    - 非常低的电磁敏感性
    - 符合2002/95/EC欧洲指令
    - 先进的保护功能:如负载电流限制、过温关断带自动重启、过电压主动钳位等
    - 精确的电流感应:提供增强的诊断功能,包括快速检测过载和短路到地
    - 诊断功能:负载电流比例感应、开路负载检测、短路到VCC指示等

    应用案例和使用建议


    应用场景:
    - 所有类型的电阻性、电感性和容性负载驱动
    - 作为LED驱动器
    使用建议:
    - 在使用过程中确保所有负载连接,并考虑使用电阻(RGND)或二极管(DGND)进行接地保护
    - 在负载突变的情况下使用瞬态电压抑制器(Dld),以防止电压峰值超过VCC的最大直流额定值
    优化方案:
    - 在负载连接时避免不必要的电流消耗,可以通过使用合适的外部电路来优化负载感应功能

    兼容性和支持


    - 兼容性:该产品与其他电子元件和设备具有良好的兼容性,可以与任何3V和5V的CMOS微控制器配合使用。
    - 支持和服务:提供技术支持和维修服务,确保产品在实际应用中能持续稳定运行。

    常见问题与解决方案


    1. 问题: 如何处理过度负载或短路情况?
    - 解决方案: 使用保护和诊断信号,并结合适当的软件策略。如果设备受到异常条件的影响,软件必须限制激活周期的次数和持续时间。
    2. 问题: 短路检测延迟时间如何调整?
    - 解决方案: 可通过调节外部电路中的参数来调整短路检测延迟时间,例如选择适当的外接电阻值(RPU和RPD)。

    总结和推荐



    总结

    :
    - VN5E016AFH-E 高边驱动器凭借其先进的保护功能和精确的诊断能力,在各种汽车负载驱动应用中表现出色。
    - 它具有非常低的待机电流、优秀的电磁兼容性以及优化的散热性能。
    推荐:
    - 我们强烈推荐使用VN5E016AFH-E高边驱动器。它在汽车负载驱动应用中提供了卓越的性能和可靠性,适用于广泛的电阻性、电感性和容性负载,是目前市场上非常出色的驱动器产品之一。
    以上是对VN5E016AFH-E高边驱动器的技术手册内容的整理和总结。希望对您的应用有所帮助。

VN5E016AFHTR-E参数

参数
拓扑 -
驱动数量 -
6.6mm(Max)
6.2mm(Max)
2.4mm(Max)
通用封装 HPAK
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VN5E016AFHTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN5E016AFHTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN5E016AFHTR-E VN5E016AFHTR-E数据手册
