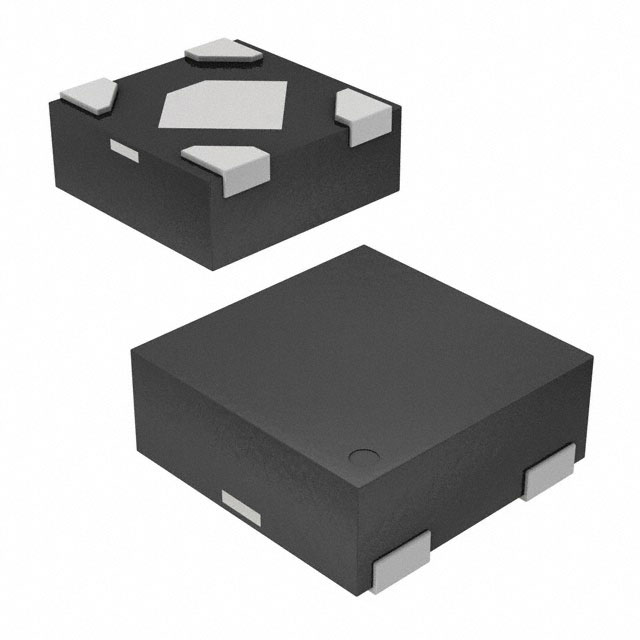

LD59030DTPU30R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 75dB~55dB(1kHz~100kHz) 40μA 正极 fixed 300mA 1 3V 1.5V 3V 5.5V 230mV@ 300mA 20mV 0.015%/V DFN-4 贴片安装
供应商型号: CY-LD59030DTPU30R
供应商: Avnet
标准整包数: 1
STMICROELECTRONICS LDO稳压器 LD59030DTPU30R

LD59030DTPU30R概述


    产品简介


    LD59030 高精度电压调节器 是一款超低功耗线性稳压器,可提供最高 300 mA 的输出电流。它适用于输入电压范围为 1.5 V 至 5.5 V 的应用,具有高精度输出电压、内部软启动电路及过流保护等功能。这款稳压器采用 DFN4 1x1 封装,能够有效节省空间,广泛应用于电池供电的低功耗设备。

    技术参数


    - 输入电压: 1.5 V 至 5.5 V
    - 输出电流: 最大 300 mA
    - 静态电压精度: ±1 %(25 °C),-2 % 至 2 %(-40 °C 至 85 °C)
    - 负载调节: -20 mV(0 mA 至 300 mA)
    - 线性调节: -0.004 至 -0.01 %/mA
    - 纹波抑制比 (PSRR): 75 dB(1 kHz)
    - 低噪声输出: 70 µVRMS(10 Hz 至 100 kHz)
    - 启动时间: 145 µs
    - 工作温度范围: -40 °C 至 125 °C

    产品特点和优势


    1. 超低压差 (135 mV):在 300 mA 负载下典型值仅为 135 mV,适合低电压电池供电应用。
    2. 极低静态电流 (28 µA):无负载状态下典型值为 28 µA,关断模式下仅为 0.03 µA,有利于延长电池寿命。
    3. 内置电流折叠保护:避免输出短路导致的损坏。
    4. 逻辑控制关机功能:通过使能引脚控制,关机时总电流消耗低于 0.03 µA。
    5. 陶瓷电容兼容性:输出端可使用陶瓷电容,符合现代电子设计需求。
    6. 宽输出电压范围:可通过请求获得从 0.8 V 到 5.0 V 的不同输出电压。
    7. 温度保护功能:确保设备在高温条件下仍能正常运行。

    应用案例和使用建议


    应用案例:这款稳压器特别适合用于便携式医疗设备、传感器模块、穿戴式电子产品等需要低功耗且稳定供电的应用场合。例如,在便携式心率监测仪中,LD59030 可以提供稳定的电源输出,确保测量结果的准确性。
    使用建议:
    1. 选择合适的电容:输入端和输出端应分别使用至少 1 µF 和 0.47 µF 的陶瓷电容,以确保系统的稳定性。
    2. 合理布局:将输入和输出电容尽量靠近相应的引脚,减少寄生效应的影响。
    3. 温度管理:由于工作温度范围较广,需确保良好的散热设计,尤其是在高温环境下使用时。

    兼容性和支持


    - 兼容性:LD59030 与各种陶瓷电容兼容,建议使用 X5R 和 X7R 型号,确保在整个温度范围内性能稳定。
    - 支持信息:STMicroelectronics 提供详尽的技术支持和文档资料,用户可以通过其官方网站获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:如何设置正确的输入电压?
    - 解决方法:确保输入电压范围在 1.5 V 至 5.5 V 之间,可通过调整外部电源来实现。

    2. 问题:如何降低静态电流?
    - 解决方法:通过逻辑控制引脚进入关机模式,可使静态电流降至 0.03 µA。
    3. 问题:如何处理过热情况?
    - 解决方法:内置热保护电路会在过热时自动切断输出,设计时应注意合理的散热措施。

    总结和推荐


    综上所述,LD59030 高精度电压调节器凭借其卓越的低功耗特性、超低压差和丰富的保护功能,在低功耗电池供电应用中表现出色。它不仅能够满足广泛的电压和电流需求,还具备优异的温度稳定性和可靠性。因此,我们强烈推荐 LD59030 作为各类便携式和低功耗电子设备的理想选择。

LD59030DTPU30R参数

参数
极性 正极
最大输入电压 5.5V
最小输入电压 1.5V
纹波抑制-PSRR 75dB~55dB(1kHz~100kHz)
稳压器数量 1
负载调节 20mV
Iq-静态电流 40μA
输出电流 300mA
最小输出电压 3V
最大压差@电流 230mV@ 300mA
最大输出电压 3V
输出类型 fixed
线路调节 0.015%/V
通用封装 DFN-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
