首页  >  产品百科  >  VIPER013LS

VIPER013LS

产品分类: AC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 4.5V~30V Buck,Buck-Boost,Flyback 60KHz 7W 360mA 4.5V 30V Yes 短路,超温,过压 80% 800V SSOP-10 贴片安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: Q-VIPER013LS
供应商: 期货订购
标准整包数: 2000

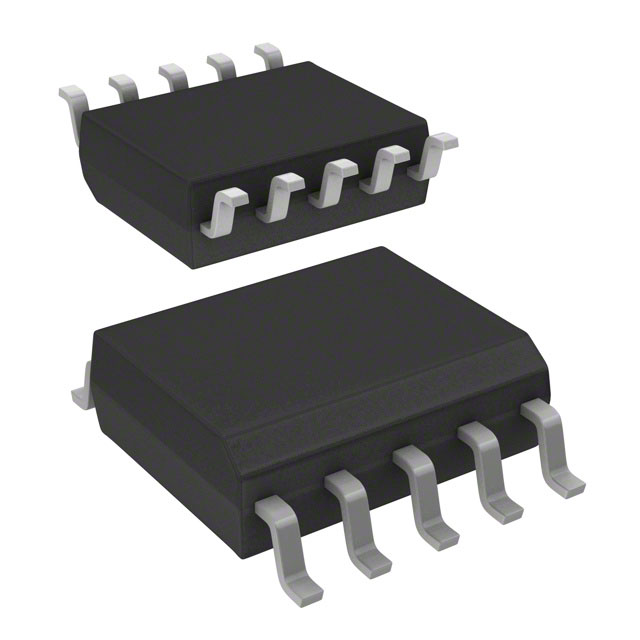

STMICROELECTRONICS AC-DC稳压器 VIPER013LS

VIPER013LS概述

    VIPer01 高压转换器技术手册解析

    1. 产品简介


    VIPer01 是一款专为节能设计的离线高压转换器。它集成了一个抗雪崩的800V功率MOSFET,具备PWM电流模式控制功能,适用于低功耗开关电源系统。这些系统广泛应用于家庭电器、楼宇自动化、小型工业设备、消费电子产品、照明和运动控制等领域。此外,VIPer01还特别适用于低功耗适配器的设计。

    2. 技术参数


    - 供电电压范围:4.5 V至30 V
    - 输入电压范围:支持宽输入电压范围(800V抗雪崩),适合全球各种电网标准
    - 电流限制保护:内置过流保护(OCP)
    - 启动方式:嵌入式高电压启动和感测FET
    - 工作频率:频率抖动(Jittered)以降低EMI成本
    - 30 kHz ± 7%
    - 60 kHz ± 7%
    - 120 kHz ± 7%
    - 效率:
    - 无负载条件下的输入功率消耗 < 10 mW (230 VAC)
    - 250 mW负载时输入功率消耗 < 400 mW (230 VAC)

    3. 产品特点和优势


    - 高可靠性:集成800V抗雪崩MOSFET,确保极端环境下的稳定运行。
    - 节能:在轻载条件下通过脉冲频率调制(PFM)实现超低损耗。
    - 易用性:自带软启动功能,简化设计过程。
    - 多功能保护机制:包括过载/短路保护、输出过压保护和最大占空比计数保护。

    4. 应用案例和使用建议


    - 典型应用场景:低功耗SMPS(开关电源模块)及适配器设计。
    - 使用建议:
    - 布局优化:参照手册中提供的PCB布局指南进行布线,以减少热阻和电磁干扰。
    - 热管理:在高负载条件下,需要确保良好的散热措施,以避免芯片过热。


    5. 兼容性和支持


    - 兼容性:设计支持Flyback、Buck和Buck Boost拓扑结构,便于不同应用的集成。
    - 制造商支持:提供详细的技术文档和设计支持资源,如布局指南和参考设计。

    6. 常见问题与解决方案


    - 问题:过温保护启动。
    - 解决方法:确保良好的热管理设计,检查散热片安装是否正确。
    - 问题:系统无法启动。
    - 解决方法:确认输入电压和电路连接是否符合要求,检查外部电容器是否损坏。

    7. 总结和推荐


    综合评估:VIPer01凭借其高效率、可靠性和紧凑设计,在低功耗电源转换领域具有显著的优势。适用于多种低功耗应用场景,如家电和工业设备的电源管理。该产品不仅满足了最新的能源节约标准,而且通过优化的设计和内置保护机制,提供了高度的安全性和稳定性。综上所述,VIPer01是一款值得推荐的产品,尤其对于需要高效、可靠电源解决方案的应用场景。

VIPER013LS参数

参数
开关频率 60KHz
内部开关 Yes
最小输入电压 4.5V
击穿电压 800V
占空比 80%
最小输出电压 -
功率 7W
拓扑 Buck,Buck-Boost,Flyback
电压 - 电源(Vcc/Vdd) 4.5V~30V
最大输入电压 30V
最大输出电压 -
输出电流 360mA
故障保护 短路,超温,过压
隔离 -
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

VIPER013LS厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPER013LS数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS AC-DC稳压器 STMICROELECTRONICS VIPER013LS VIPER013LS数据手册

VIPER013LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 3.257
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 6514
