X-NUCLEO-IHM08M1

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics评估测试板, 开发套件
供应商型号: 2809320
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-IHM08M1

X-NUCLEO-IHM08M1概述


    产品简介

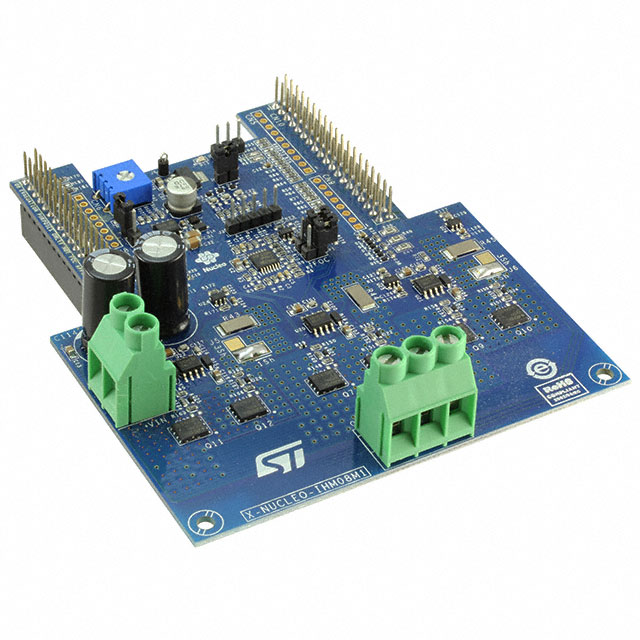

    X-NUCLEO-IHM08M1低电压无刷直流电机驱动扩展板是一款基于STM32 Nucleo平台的三相无刷直流(BLDC)电机驱动扩展板。该扩展板采用了STripFET™ F7 Power MOSFET STL220N6F7,为BLDC电机提供了一种成本低廉且易于使用的驱动方案。X-NUCLEO-IHM08M1与ST morpho连接器兼容,并支持在同一STM32 Nucleo板上叠加更多扩展板。此外,它还可以安装Arduino™ UNO R3连接器,增加了其灵活性和通用性。

    技术参数


    - 输入电压范围:8 V 至 48 V DC
    - 额定输出电流:15 ARMS
    - 过流保护:30 APEAK
    - 温度测量及过热保护
    - 支持的控制算法:六步法(Six Step)或磁场定向控制(FOC)
    - 电流感应配置:可选择三分流或单分流配置
    - 传感器支持:支持霍尔/编码器速度传感器
    - 其他特性:数字部分支持速度调节电位器,用户LED灯

    产品特点和优势


    X-NUCLEO-IHM08M1的主要优势在于其灵活的配置选项和广泛的适用范围。无论是通过六步法还是FOC算法,它都能提供高性能的电机驱动。其支持传感器模式和无传感器模式,使得用户可以根据具体需求选择最佳控制方式。另外,通过跳线配置,用户可以轻松选择三分流或单分流电流感应方案,从而简化了调试过程。

    应用案例和使用建议


    X-NUCLEO-IHM08M1广泛应用于低电压PMSM电机驱动、低功耗风扇、电动工具以及工业驱动等领域。对于需要高效、精确电机控制的应用,这款扩展板提供了理想的选择。
    - 应用建议:在使用X-NUCLEO-IHM08M1之前,确保连接正确的电源并设置适当的跳线配置。建议在实际应用前进行充分的测试,以确保系统稳定性。
    - 优化方案:对于需要更高效率的应用场景,可以通过调整硬件跳线来实现更好的电流感应精度和降低功耗。

    兼容性和支持


    X-NUCLEO-IHM08M1与STM32 Nucleo系列主板完全兼容,并配备了ST morpho连接器,可以方便地与其他扩展板集成。ST公司还提供了详细的文档和软件支持,如X-CUBE-SPN8固件,帮助用户快速入门。

    常见问题与解决方案


    1. 如何选择合适的电流感应配置?
    - 解决方法:根据实际应用需求选择三分流或单分流配置。三分流配置可以获得更高的精度,但成本较高;单分流配置成本较低,适用于对精度要求不高的场合。

    2. 如何设置跳线以启用六步法控制?
    - 解决方法:将跳线JP1和JP2设置为打开状态,J5和J6设置为单分流配置。保持电容C5安装,如果在启动过程中出现电机电流调节不良的情况,可适当减小其值。

    总结和推荐


    X-NUCLEO-IHM08M1是一款功能强大且高度灵活的BLDC电机驱动扩展板,适用于多种电机控制应用场景。它的高效率、易于配置以及广泛的支持使其在市场上具有很强的竞争力。强烈推荐给那些正在寻找高效、可靠且成本效益高的电机驱动解决方案的工程师和开发者。
    这份技术手册详尽地介绍了X-NUCLEO-IHM08M1的功能和应用,展示了其在各类电机驱动项目中的强大能力和广泛应用潜力。希望这篇总结能帮助您更好地理解和使用这款产品。

X-NUCLEO-IHM08M1参数

参数
零件状态 在售
包装方式 散装

X-NUCLEO-IHM08M1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-IHM08M1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-IHM08M1 X-NUCLEO-IHM08M1数据手册
