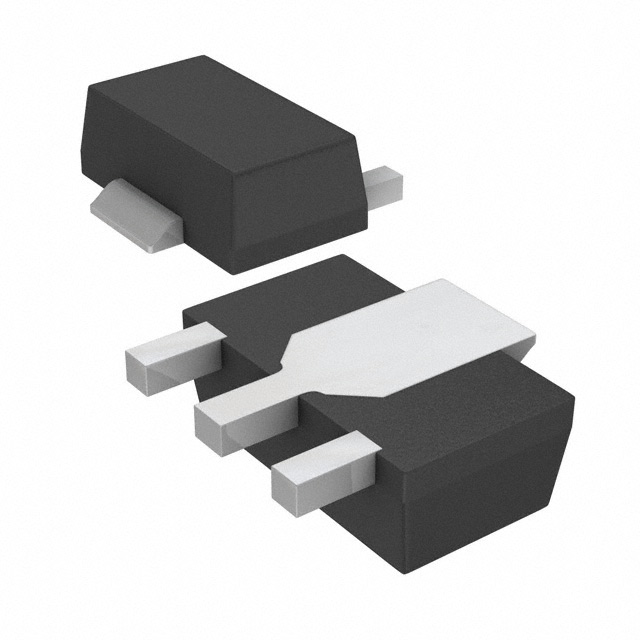

LDK320ADU30R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 88dB~48dB(120Hz~10kHz) 90μA 正极 Fixed 200mA 1 3V 2.5V 3V 18V 350mV@ 200mA 0.003%/mA 0.05%/V SOT-89 贴片安装,黏合安装
供应商型号: 4036136
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS LDO稳压器 LDK320ADU30R

LDK320ADU30R概述

    # LDK320 低功耗稳压器技术手册

    产品简介


    基本介绍
    LDK320 是一款低压差线性稳压器(LDO),由 STMicroelectronics 设计并生产。它能够从 2.5V 至 18V 的输入电压范围内提供高达 200mA 的输出电流,具有非常低的压降(典型值为 100mV @ 100mA 负载)。LDK320 采用 SOT23-5L 和 SOT-89 封装,适用于多种消费类电子设备、工业设备及计算机相关领域,如数码相机、电视机、DVD 播放器、PC 等。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 2.5V 至 18V |
    | 输出电压精度(固定版) | ±0.5%(LDK320A),±2%(默认) |
    | 输出电流 | 最大 200mA |
    | 静态电流(典型值) | 60μA,关机模式下 1μA |
    | 压降电压(典型值) | 100mV @ 100mA |
    | PSRR(电源抑制比) | 88dB @ 120Hz |
    | 工作温度范围 | -40°C 至 125°C |
    | 热阻抗(SOT23-5L) | RthJA = 160°C/W |
    | 热阻抗(SOT-89) | RthJA = 110°C/W |

    产品特点和优势


    1. 低功耗:具有极低的静态电流(典型值 60μA),适合电池供电设备。
    2. 高精度输出:固定版本最大输出误差为 ±0.5%,可满足高精度需求。
    3. 超低压差:典型值仅为 100mV,有效提高效率。
    4. 内置保护机制:具备短路电流限制、过热保护及 SOA 保护。
    5. 兼容陶瓷电容:仅需 1μF 输出电容即可稳定运行。
    6. 逻辑控制:支持启用/禁用逻辑控制,可将总电流降至低于 1μA。
    7. 宽温区支持:-40°C 至 125°C 温度范围内稳定工作。

    应用案例和使用建议


    典型应用场景
    LDK320 广泛应用于需要高效能、低功耗的电子设备中,例如:
    - 消费电子设备:如数码相机、电视、蓝光播放器等。
    - 工业设备:如工业控制器、传感器供电系统。
    - 计算机外围设备:如笔记本电脑电源模块。
    使用建议
    1. 陶瓷电容推荐:为确保稳定性,推荐使用低 ESR(Equivalent Series Resistance)陶瓷电容作为输出电容器。
    2. 负载调节:对于动态变化较大的负载情况,可以考虑结合外部滤波电路来提升瞬态响应能力。
    3. 散热管理:在高温环境中使用时,建议增加外部散热片以降低工作温度。

    兼容性和支持


    兼容性
    LDK320 支持多种封装形式(SOT23-5L 和 SOT-89),并兼容于主流设计平台。此外,它的输出电压可通过电阻网络灵活调整。
    支持服务
    STMicroelectronics 提供详尽的技术文档和支持资源,用户可以通过官方网站下载最新的数据手册和应用程序指南。此外,还可以联系当地销售办事处获取进一步帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保输出电容值符合要求(≥1μF),选用低 ESR 陶瓷电容。 |
    | 开机延迟时间较长 | 检查输入电压和启动电容,适当减小电容值以加快响应速度。 |
    | 过热保护导致关闭 | 检查散热措施,必要时更换更大散热片或降低负载电流。 |

    总结和推荐


    综合评估
    LDK320 以其高效的能量转换能力和卓越的稳压性能脱颖而出,非常适合对低功耗和紧凑设计有较高要求的应用场合。其优良的电气特性和广泛的温度适应能力,使其成为理想的选择。
    推荐使用
    我们强烈推荐 LDK320 用于需要低功耗、高精度和紧凑封装的电子设计中。对于要求更高输出电流或特殊温度范围的应用,STMicroelectronics 提供了一系列定制化选项,可根据具体需求进行选择。
    通过以上全面解析,希望用户能够更好地了解 LDK320 的性能特点及其适用范围,从而为其设计提供有价值的参考。

LDK320ADU30R参数

参数
输出电流 200mA
负载调节 0.003%/mA
线路调节 0.05%/V
最大输出电压 3V
稳压器数量 1
输出类型 Fixed
最小输入电压 2.5V
极性 正极
Iq-静态电流 90μA
最大压差@电流 350mV@ 200mA
最大输入电压 18V
最小输出电压 3V
纹波抑制-PSRR 88dB~48dB(120Hz~10kHz)
通用封装 SOT-89
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
