VNQ5E160AK-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 贴片安装
供应商型号: VNQ5E160AK-E
供应商: 国内现货
标准整包数: 10
STMICROELECTRONICS 其他驱动器 VNQ5E160AK-E

VNQ5E160AK-E概述

    VNQ5E160AK-E Quad Channel High Side Driver

    产品简介

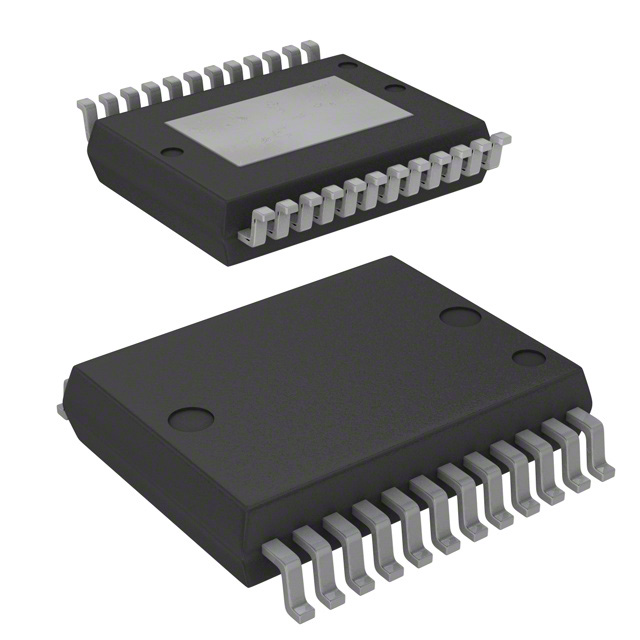

    VNQ5E160AK-E是一款采用ST自主产权的VIPower M0-5技术制造的四通道高边驱动器,封装为小型的PowerSSO-24封装。该器件专为12V汽车接地负载设计,提供保护、诊断功能,并且接口与任何3V和5V的CMOS微控制器兼容。它的设计目标是用于驱动各类电阻、电感和电容负载,特别适合用作LED驱动器。

    技术参数


    - 最大供电电压:VCC 41V
    - 工作电压范围:VCC 4.5至28V
    - 每通道的最大导通电阻:RON 160mΩ
    - 电流限制(典型值):ILIMH 10A
    - 关断状态电源电流:IS 2μA(所有负载连接时)
    - 热阻:Rthj-case(最大)8°C/W
    - ESD保护:人体模型ESD:4000V,CDM-AEC-Q100-011:750V
    - 工作温度范围:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C

    产品特点和优势


    1. 主动管理功耗:通过限制功耗,确保启动电流受到良好管理。
    2. 低静态电流:非常低的待机电流,减少电池消耗。
    3. 兼容性:3.0V CMOS兼容输入,与多种微控制器兼容。
    4. 出色的抗电磁干扰能力:优化后的电磁发射,低电磁敏感性。
    5. 保护功能:具备欠压关断、过压钳位、负载电流限制、自限快速热瞬态保护等多项保护措施。
    6. 诊断功能:精准的负载电流感应,对过载和短路情况的检测,支持外部电流传感器共用。

    应用案例和使用建议


    VNQ5E160AK-E可应用于多种类型的负载,如电阻、电感和电容负载,尤其适合用作LED驱动器。在实际使用中,建议合理配置外部电路以提高可靠性。例如,在负电池条件下,可以通过增加外部电阻或二极管来保护接地网络。

    兼容性和支持


    VNQ5E160AK-E与多种电子元器件兼容,其电源电压范围宽广,适用于多种应用场景。厂商提供详尽的技术支持和维护文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:设备工作过程中出现过温现象
    - 解决方案:确保散热系统有效运行,可以增加散热片或外部风扇,以提高散热效果。
    2. 问题:电流感应不准确
    - 解决方案:检查电流感应电路连接是否正确,确保电流感应端口没有被错误配置。
    3. 问题:设备响应速度慢
    - 解决方案:优化负载配置,降低负载电阻,确保供电电压稳定。

    总结和推荐


    综上所述,VNQ5E160AK-E具有诸多优异特性,适用于多种汽车应用中的高边驱动需求。其强大的保护和诊断功能使其在市场上具有较强的竞争力。尽管初始配置可能需要一定的技术门槛,但整体而言,VNQ5E160AK-E是一款值得推荐的产品,尤其适用于需要高性能和可靠性的场合。

VNQ5E160AK-E参数

参数
拓扑 高端
驱动数量 -
10.5mm(Max)
7.6mm(Max)
2.4mm(Max)
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装

VNQ5E160AK-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNQ5E160AK-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VNQ5E160AK-E VNQ5E160AK-E数据手册

VNQ5E160AK-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
