VND7020AJTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 贴片安装,黏合安装
供应商型号: MIK-VND7020AJTR-E
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 其他驱动器 VND7020AJTR-E

VND7020AJTR-E概述


    产品简介


    产品类型

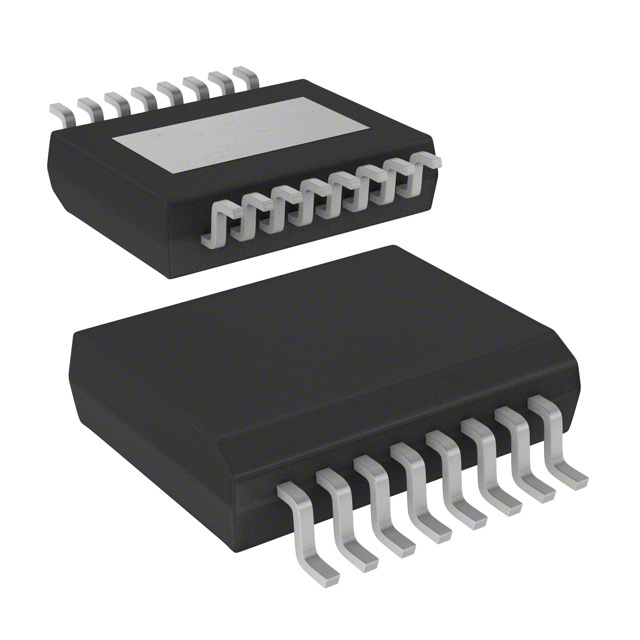

    VND7020AJ-E 是一款双通道高边驱动器,采用ST公司专有的VIPower® M0-7 技术制造,并封装在PowerSSO-16包装中。
    主要功能
    VND7020AJ-E 能够通过3V和5V CMOS兼容接口驱动12V汽车接地负载,提供保护和诊断功能。它集成了先进的保护功能,如负载电流限制、过载主动管理以及过热关机等可配置的锁定故障复位功能。
    应用领域
    该产品适用于各种类型的汽车电阻、电感和电容负载,特别适用于汽车转向指示灯(最高为2×P27W或SAE1156和R5W并联,或LED后组合)。

    技术参数


    - 最大瞬态电源电压:VCC 40V
    - 工作电压范围:VCC 4到28V
    - 典型导通电阻(每通道):RON 22mΩ
    - 电流限制(典型):ILIMH 63A
    - 待机电流(最大):ISTBY 0.5µA

    产品特点和优势


    1. 汽车认证:经过严格的汽车认证,确保在极端环境下的可靠运行。
    2. 多功能诊断功能:提供了丰富的诊断功能,如负载电流高精度检测、电源电压反馈和芯片温度检测。
    3. 多重保护机制:具备过电压钳位、负载电流限制、快速热瞬态自限等功能。
    4. 兼容性:兼容3V和5V CMOS输出,广泛应用于多种电子系统。

    应用案例和使用建议


    应用案例
    VND7020AJ-E 特别适用于汽车转向指示灯的应用。例如,在一个由两个P27W灯组成的转向信号系统中,VND7020AJ-E可以有效控制和保护这两个灯的工作状态。
    使用建议
    为了充分发挥VND7020AJ-E的优势,在设计电路时应注意以下几点:
    1. 确保电源电压稳定在4V至28V范围内。
    2. 在负载电流较大的情况下,需注意散热问题,以防止过热导致的性能下降。
    3. 将GND端子进行反向电池保护,以避免电源极性错误带来的损害。

    兼容性和支持


    VND7020AJ-E 与其他汽车电子设备高度兼容,支持3V和5V CMOS输出。此外,ST公司还提供了详细的技术支持文档和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:工作电压超出额定范围
    - 解决方法:确保输入电压在4V到28V之间,检查电源系统是否正常工作。

    2. 问题:负载电流过大导致过热
    - 解决方法:增加外部散热措施,如加大散热片面积或使用风扇冷却。

    3. 问题:GND端子未正确保护
    - 解决方法:添加反向二极管和电阻网络,以实现对GND端子的反向电池保护。

    总结和推荐


    总体来说,VND7020AJ-E 是一款功能强大且可靠的双通道高边驱动器,适合用于各种汽车负载控制应用。其先进的保护机制和多功能诊断功能使其在市场上具有较强的竞争力。对于需要高可靠性及多功能诊断的汽车电子系统,推荐使用VND7020AJ-E。其独特的技术特性和高度的兼容性使其成为同类产品的优选。

VND7020AJTR-E参数

参数
驱动数量 -
拓扑 高端
5mm(Max)
4mm(Max)
1.6mm(Max)
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

VND7020AJTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VND7020AJTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VND7020AJTR-E VND7020AJTR-E数据手册

VND7020AJTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
