LDBL20D-12R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics LDO稳压芯片, 0.8 V, 5 V输出, 200mA最大输出, 单路输出, stamp, 表面贴装, 4针
供应商型号: 3387259
供应商: 海外现货
标准整包数: 1

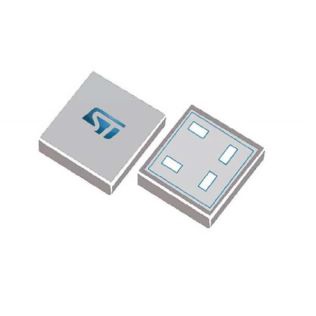

STMICROELECTRONICS LDO稳压器 LDBL20D-12R

LDBL20D-12R概述


    产品简介


    LDBL20 是一款高精度电压调节器,由意法半导体(STMicroelectronics)设计制造。它能够提供最大200mA的输出电流,输入电压范围为1.5V至5.5V,典型静态压差仅为200mV(在200mA负载条件下)。LDBL20 广泛应用于多种便携式电子设备中,如手机、平板电脑、数码相机、可穿戴设备和便携式媒体播放器。

    技术参数


    - 输入电压:1.5V 至 5.5V
    - 输出电压精度:±1.5%(25°C时),-3% 至 +3%(-40°C 至 125°C)
    - 静态压差(典型值):200mV(在200mA负载下)
    - 输出噪声电压:45μVRMS/VOUT(10 Hz 至 100 kHz)
    - 电源抑制比(PSRR):80dB@1kHz,50dB@100kHz
    - 最大输出电流:200mA
    - 工作温度范围:-40°C 至 125°C
    - 热关断温度:160°C
    - 热关断迟滞:20°C
    - 内部保护:过流和热保护

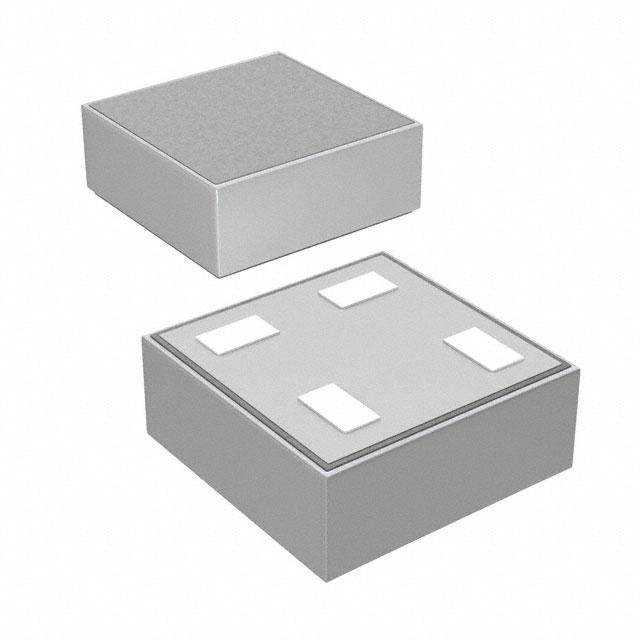

    - 封装:STSTAMP™ (0.47x0.47) mm²

    产品特点和优势


    1. 低静态压差:200mV(在200mA负载下),特别适合低功耗电池供电的应用。
    2. 超低静态电流:无负载时仅为20µA,关机模式下仅为0.03µA。
    3. 宽输出电压范围:可根据需求提供0.8V至5.0V的输出电压,步长为50mV。
    4. 逻辑控制关闭功能:允许通过逻辑输入实现节能关机,总电流消耗低于0.2µA。
    5. 内部软启动电路:可有效控制启动时的浪涌电流。
    6. 陶瓷电容器兼容性:仅需0.47μF的输出电容即可稳定运行。
    7. 小尺寸封装:STSTAMP™ (0.47x0.47) mm²,适合空间受限的应用。

    应用案例和使用建议


    应用案例
    - 移动电话:用于为手机电池充电及维持系统电源供应。
    - 平板电脑:在不同负载和温度条件下的高效能表现。
    - 数码相机:快速响应负载变化,保证图像质量。
    - 可穿戴设备:提供低功耗和紧凑尺寸。
    - 便携式媒体播放器:确保长时间续航和高效能。
    使用建议
    - 输入和输出电容器的选择:推荐使用1μF的输入电容和0.47μF的输出电容,以保证系统的稳定性和最佳瞬态响应。
    - PCB布局:确保输入和输出电容器靠近相应的引脚,并保持电路板对称布局,以减少倾斜现象。
    - 热管理:注意热关断机制,避免长时间工作在高温环境下。

    兼容性和支持


    - 兼容性:LDBL20 与陶瓷电容器(如X5R和X7R)兼容,适合多种输出电容值。
    - 支持和服务:如有需要,可以联系当地的意法半导体销售办事处获取更多支持和帮助。更多信息请访问:www.st.com。

    常见问题与解决方案


    1. 如何设置输出电压?
    - 解决办法:根据所需电压选择合适的输出电压版本,例如LDBL20D-18R输出1.8V。
    2. 如何启动LDBL20?
    - 解决办法:将EN引脚拉高到输入电压以上,即可使LDBL20进入工作状态。
    3. 如何进行故障排除?
    - 解决办法:参考技术手册中的故障排除部分,或者联系技术支持团队获取进一步的帮助。

    总结和推荐


    LDBL20 高精度电压调节器以其低静态压差、超低静态电流和宽输出电压范围,在众多低功耗电池供电的应用中表现出色。其紧凑的封装和出色的电气特性使其在智能手机、平板电脑和其他便携式电子设备中具有极高的应用价值。对于需要高效能和低功耗解决方案的设计者来说,LDBL20是一个非常值得推荐的产品。

LDBL20D-12R参数

参数
输出类型 Fixed
最小输出电压 1.2V
线路调节 0.02(Typ)
输出电流 200mA
Iq-静态电流 40μA
最大输入电压 5.5V
稳压器数量 1
纹波抑制-PSRR 80dB~55dB(1kHz~100kHz)
极性 正极
最大压差@电流 350mV@ 200mA
最小输入电压 1.5V
负载调节 10mV
最大输出电压 1.2V
通用封装 STSTAMP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LDBL20D-12R厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LDBL20D-12R数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LDBL20D-12R LDBL20D-12R数据手册

LDBL20D-12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
