LD39020TPU32R

产品分类: LDO稳压器
厂牌: STMICROELECTRONICS
产品描述: 80dB~55dB(1kHz~100kHz) 40μA 正极 Fixed 200mA 1 3.2V 1.5V 3.2V 5.5V 350mV@ 200mA 10mV 0.02(Typ) DFN 贴片安装,黏合安装 1mm*1mm*350μm
供应商型号: M-LD39020TPU32R
供应商: Future
标准整包数: 10000

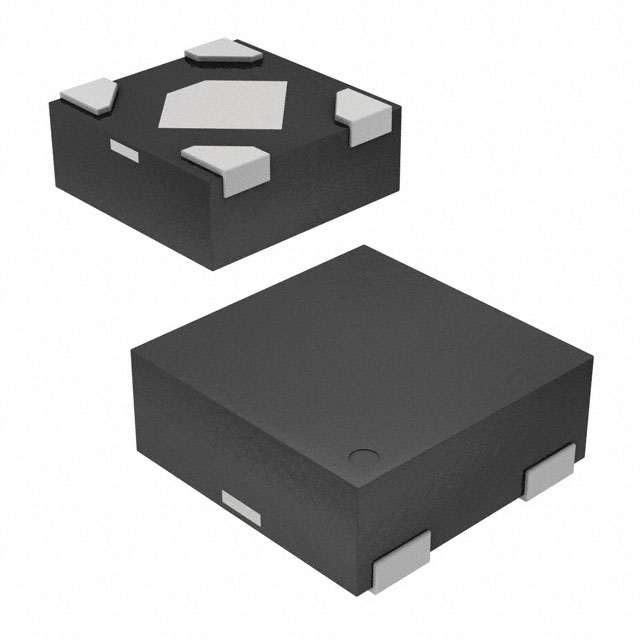

STMICROELECTRONICS LDO稳压器 LD39020TPU32R

LD39020TPU32R概述

    LD39020高精度电压调节器技术手册

    产品简介


    LD39020是一款高性能的低压差线性稳压器(LDO),能够提供高达200mA的最大电流输出,输入电压范围为1.5V至5.5V。该器件采用紧凑的DFN4 1x1和SOT23-5L封装形式,适用于移动电话、平板电脑、数字相机、无绳电话及类似的电池供电系统等应用领域。

    技术参数


    - 输入电压范围: 1.5V 至 5.5V
    - 最大输出电流: 200mA
    - 静态线性调节率:
    - VOUT(NOM) + 1 V ≤ VIN ≤ 5.5 V时,@10 mA负载为0.02%/V
    - -40°C < TJ < 125°C时,为0.2%/V
    - 静态负载调节率: 0.01%/mA
    - 关机电流: 低至0.03 µA (标准版本)
    - ESD保护: HBM 4kV, MM 400V, CDM 500V
    - 工作温度范围: -40°C 至 125°C

    产品特点和优势


    LD39020的主要特点如下:
    - 超低静态电流: 仅20 µA(典型值)
    - 低dropout电压: 典型值仅为200mV
    - 高电源抑制比(PSRR): 80 dB @ 1 kHz, 50 dB @ 100 kHz
    - 内部软启动功能
    - 内置过流和热保护
    - 支持陶瓷电容:最低有效输出电容为220nF,推荐输出电容为0.47 µF
    - 逻辑控制关闭功能
    这些特点使得LD39020非常适合于低功耗、电池供电的应用场景,如移动电话和平板电脑等。

    应用案例和使用建议


    应用案例:
    LD39020广泛应用于需要低噪声、低静态电流的便携式电子设备中。例如,在智能手表或健身追踪器中,确保设备在长时间待机状态下的低功耗,同时保持稳定的电压输出。
    使用建议:
    - 确保输入和输出电容器靠近相应的引脚放置,推荐使用至少1 µF的输入电容和0.47 µF的输出电容以保证系统的稳定性。
    - 配置时需注意输入和输出电容的ESR(等效串联电阻),保证在全工作温度范围内系统稳定。
    - 在设计时应考虑适当的散热措施,特别是在高负载条件下使用时,因为LD39020的结壳热阻(RthJC)为81 °C/W。

    兼容性和支持


    LD39020兼容多种类型的陶瓷电容,且具有广泛的输出电压选项(从0.8V到5.0V)。如果需要,可通过特定订单获得更宽的电压范围。对于更多技术支持,可以联系当地STMicroelectronics销售办事处。

    常见问题与解决方案


    问题1: 输出电压不稳定。
    解决方案: 检查输入和输出电容器是否符合推荐的最小电容和ESR要求。确保电容质量良好,最好选择X5R或X7R类型的电容。
    问题2: 设备无法正常关闭。
    解决方案: 检查Enable引脚逻辑电平是否正确设置。确保Enable输入引脚的电压处于低电平时设备能够进入关闭模式。

    总结和推荐


    综合评估:
    LD39020凭借其低功耗、低静态电流、高电源抑制比等特点,表现出色,特别适合于便携式和电池供电的应用。其紧凑的封装和广泛的工作温度范围使其在众多应用场景中都非常实用。
    推荐:
    强烈推荐使用LD39020,尤其在那些需要高精度、低噪声、低静态电流输出的便携式设备中。此外,由于其高可靠性及易于集成的特点,它在众多便携式设备中的表现非常出色。
    以上是关于LD39020高精度电压调节器的技术手册内容的总结和分析,希望对您了解和使用该产品有所帮助。

LD39020TPU32R参数

参数
负载调节 10mV
Iq-静态电流 40μA
线路调节 0.02(Typ)
最小输出电压 3.2V
最大输出电压 3.2V
最大输入电压 5.5V
最小输入电压 1.5V
输出电流 200mA
极性 正极
纹波抑制-PSRR 80dB~55dB(1kHz~100kHz)
稳压器数量 1
最大压差@电流 350mV@ 200mA
输出类型 Fixed
长*宽*高 1mm*1mm*350μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LD39020TPU32R厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LD39020TPU32R数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS LDO稳压器 STMICROELECTRONICS LD39020TPU32R LD39020TPU32R数据手册
