首页  >  产品百科  >  VN808CM

VN808CM

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: Active current limitation combined with thermal shutdown
供应商型号: 497-4495-5-ND
供应商: Digi-Key
标准整包数: 1

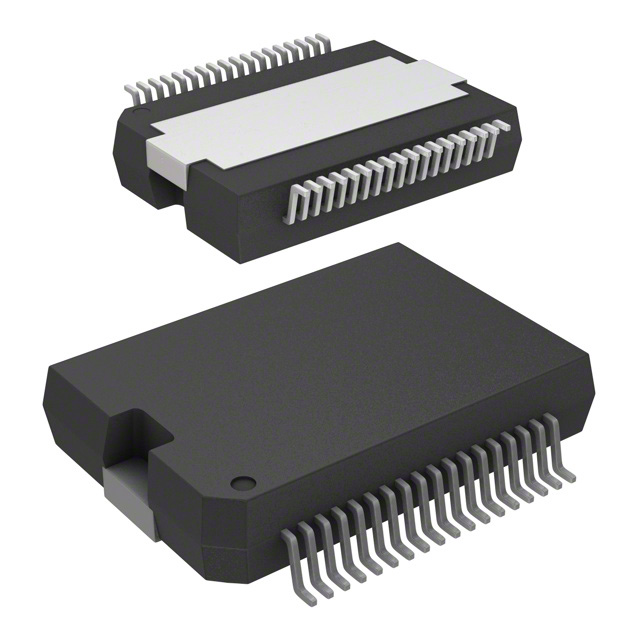

STMICROELECTRONICS 其他驱动器 VN808CM

VN808CM概述


    产品简介


    VN808CM-E 高侧驱动器
    - 产品类型:高侧驱动器
    - 主要功能:驱动负载时,连接到一个侧边(地端),具有电流限制、短路保护、欠压关闭等功能。
    - 应用领域:广泛应用于工业控制领域,符合IEC 61131标准。

    技术参数


    - 输入电压:3.3V逻辑供电
    - 额定电压:45V
    - 最大电流:0.7A(每个通道)
    - 导通电阻:160mΩ
    - 待机电流:≤150μA
    - 关断电流:-2A
    - 电源电流:0.7A(在24V下,所有通道开启)
    - 输入低电平:1.25V
    - 输入高电平:2.25V
    - 热关机温度:125°C
    - 过载保护:自动重启

    产品特点和优势


    - CMOS兼容输入:便于与各种逻辑电路连接。
    - 过温保护:确保器件在高温环境下的稳定运行。
    - 电流限制:保护器件免受过流影响。
    - 负载短路保护:在出现短路时,能够自动关闭受影响通道,保证系统安全。
    - 欠压保护:防止电源电压过低导致的工作不稳定。
    - 低功耗:待机电流极低,适用于电池供电设备。
    - 高集成度:单芯片设计,减少外部元器件需求。

    应用案例和使用建议


    应用案例:工业自动化控制、电机驱动、照明控制等领域。
    使用建议:建议在负载频繁启动或长时间运行的应用中,采用散热措施以提高器件的可靠性和寿命。对于可能存在的欠压情况,应在电源输入端增加稳压电路。

    兼容性和支持


    - 兼容性:与其他标准逻辑信号兼容,可以方便地与不同品牌的微控制器和FPGA配合使用。
    - 支持和维护:ST公司提供详尽的技术文档和支持服务,包括在线技术支持、培训课程和软件工具等,确保用户能够快速解决问题并优化设计。

    常见问题与解决方案


    1. 问:如何判断器件是否过温?
    - 答:通过STATUS引脚监测状态。若过温,则STATUS引脚变为低电平。
    2. 问:如何避免反向电压损坏器件?
    - 答:在IC的GND引脚与负载GND之间添加一个电阻(RGND)或二极管进行保护。
    3. 问:器件在什么条件下会自动关闭?
    - 答:当输出电流超过限定值或者温度过高时,器件会自动关闭受影响的通道。

    总结和推荐


    综合评估:VN808CM-E高侧驱动器在工业控制应用中表现出色,具备高性能和高可靠性。它的多项保护机制确保了设备的安全运行,而且易于集成到现有系统中。
    推荐使用:该产品非常适合需要驱动高侧负载的应用场合,特别是工业自动化和电机控制领域。如果用户需要一个可靠且易于集成的驱动器解决方案,VN808CM-E是值得考虑的选择。

VN808CM参数

参数
拓扑 -
驱动数量 -
16mm(Max)
11.1mm(Max)
3.3mm(Max)
安装方式 贴片安装
零件状态 停产
包装方式 管装

VN808CM厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN808CM数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN808CM VN808CM数据手册

VN808CM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
310+ ¥ 35.1897
库存: 0
起订量: 310 增量: 1
交货地:
最小起订量为:310
合计: ¥ 0
