首页  >  产品百科  >  UC2845BD1013TR

UC2845BD1013TR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Boost,Flyback No Up~500KHz Transistor Driver 1 5.05V 4.95V 30V 7.6V SOIC-8 贴片安装,黏合安装
供应商型号: 31M-UC2845BD1013TR
供应商: 云汉优选
标准整包数: 5

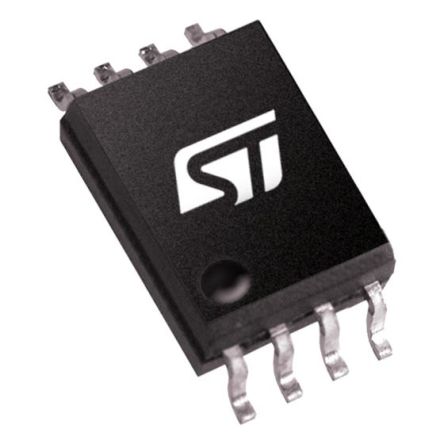

STMICROELECTRONICS DC-DC稳压器 UC2845BD1013TR

UC2845BD1013TR概述

    # UC384xB 系列高性能电流模式PWM控制器技术手册

    产品简介


    UC384xB 系列控制器是用于离线或直流到直流固定频率电流模式控制方案的高性能集成电路。该系列芯片集成了高精度参考电压、过压锁定功能、电流感应比较器和自动前馈补偿等多种先进技术,广泛应用于开关电源设计、逆变器驱动和电机控制等领域。
    主要功能
    - 实现精准的频率控制(高达500kHz)。
    - 提供电流模式控制以实现精确输出电流调节。
    - 集成内部电压基准和过压锁定电路。
    - 支持脉宽调制(PWM)信号的高电流灌注或拉出能力。

    应用领域
    - 开关电源(如AC/DC转换器、DC/DC变换器)。
    - 工业电机控制。
    - 汽车电子系统。
    - 各类功率放大器和逆变器。

    技术参数


    | 参数名称 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) |
    ||
    | 输出电压 (VREF) | 4.95V | 5.00V | 5.05V |
    | 振荡器频率 (fOSC) | 49kHz | 250kHz | 52kHz |
    | 最大输出电流 (IO) | ±1A
    | 工作温度范围 (TJ) | -40℃ 150℃ |

    产品特点和优势


    UC384xB 系列控制器的主要特点是其高性能与灵活性的结合:
    - 高精度频率控制:通过内置振荡器实现稳定的振荡频率,误差极小。
    - 低功耗设计:启动和运行电流低于0.5mA,适合节能型应用。
    - 多功能集成:集成了电流感应、误差放大器及PWM逻辑等功能模块。
    - 宽广的应用范围:适应多种输入电压和负载条件下的稳定工作。
    这些特性使其成为高性能开关电源的理想选择,并在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例
    1. LED驱动器:通过调节UC384xB的输出来控制LED的亮度。
    2. 太阳能逆变器:作为核心控制器,管理光伏系统的电力转换效率。
    3. 家电电源适配器:为家用电器提供稳定且高效的电能供应。
    使用建议
    - 确保电路板上的接地良好,减少高频干扰。
    - 在设计时合理配置外部电阻和电容以达到最佳性能。
    - 考虑到热管理问题,需确保适当的散热措施。

    兼容性和支持


    UC384xB系列兼容广泛的外围设备,并提供了全面的技术支持文档。STMicroelectronics公司还提供详尽的硬件测试结果及软件工具支持,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查并调整RT和CT值 |
    | 启动后无法正常工作 | 检查电源连接是否正确 |
    | 温度过高 | 增加散热片或优化布局 |

    总结和推荐


    总体来看,UC384xB系列控制器以其卓越的性能和可靠性,在工业自动化、新能源以及消费电子产品等领域展现了强大的潜力。对于需要高性能、高稳定性的应用场合,我们强烈推荐使用这款产品。如果您正在寻找一款能够满足苛刻要求的PWM控制器,那么UC384xB无疑是最佳选择之一。

UC2845BD1013TR参数

参数
功能 Step-Up,Step-Up/Step-Down
最小输出电压 4.95V
开关频率 Up~500KHz
最大输入电压 30V
输出数量 1
最小输入电压 7.6V
同步整流器 No
拓扑 Boost,Flyback
输出类型 Transistor Driver
最大输出电压 5.05V
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UC2845BD1013TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

UC2845BD1013TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS UC2845BD1013TR UC2845BD1013TR数据手册

UC2845BD1013TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.88
50+ ¥ 1.6
150+ ¥ 1.4
500+ ¥ 1.22
2500+ ¥ 1.14
库存: 3640
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 9.4
直接购买
加入购物车
