首页  >  产品百科  >  VN5E010MHTR-E

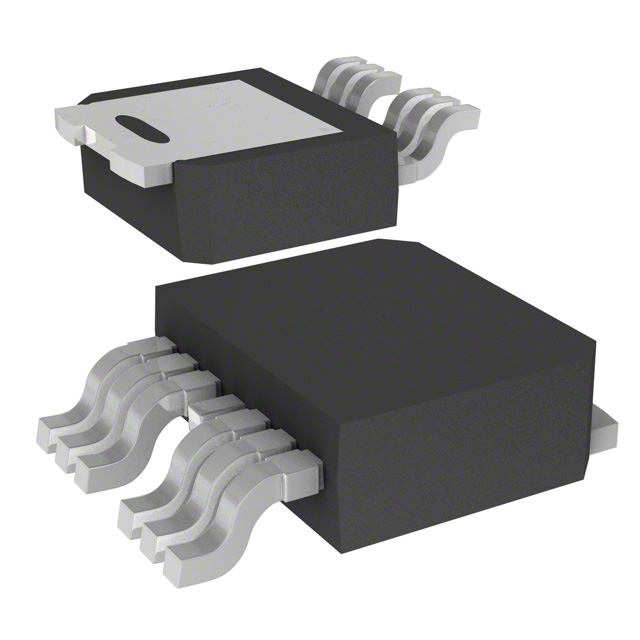

VN5E010MHTR-E

产品分类: 其他驱动器
厂牌: STMICROELECTRONICS
产品描述: 高端 1 HPAK-7 贴片安装,黏合安装
供应商型号: ASS-VN5E010MHTR-E
供应商: 海外现货
标准整包数: 2500
STMICROELECTRONICS 其他驱动器 VN5E010MHTR-E

VN5E010MHTR-E概述

    VN5E010MH-E 高侧驱动器技术手册

    1. 产品简介


    VN5E010MH-E 是一款单通道高侧驱动器,专为汽车应用设计。它采用ST公司专有的VIPower M0-5技术制造,并封装在HPAK封装中。这款驱动器用于驱动12V汽车接地负载,提供保护、诊断功能,并且兼容3V和5V的CMOS接口,可以与任何微控制器轻松对接。
    主要功能:该产品具有强大的保护功能,如负载电流限制、浪涌和过载主动管理、过温关闭自动重启、过压主动钳位。此外,它还配备了一个专用的模拟电流感应引脚,以便进行快速的过载和短路检测。
    应用领域:适用于各种电阻、电感和电容负载,广泛应用于汽车和其他需要高可靠性的工业领域。

    2. 技术参数


    - 最大供电电压 (VCC):41V
    - 工作电压范围 (VCC):4.5V 至 28V
    - 典型导通电阻 (RON):10mΩ
    - 电流限制 (典型值):ILIMH 85A
    - 关断状态供电电流 (IS):2μA(在所有负载连接的情况下)

    3. 产品特点和优势


    - 主动浪涌电流管理:通过功率限制实现,有效防止过热和过载。
    - 非常低的静态功耗:关断状态下的供电电流仅为2μA,延长了电池寿命。
    - 电磁兼容性优化:低电磁辐射和高电磁耐受性,确保稳定运行。
    - 诊断功能:包含比例负载电流感应、过载指示、短路到地指示等功能。
    - 全面保护机制:包括欠压关断、过压钳位、负载电流限制等。

    4. 应用案例和使用建议


    应用场景:适用于需要驱动汽车接地负载的应用场景,如汽车照明系统、传感器控制等。
    使用建议:
    - 确保供电电压在4.5V至28V范围内,以保持最佳性能。
    - 考虑到浪涌电流管理和过温保护,应在软件层面加入保护策略,避免长时间过载。

    5. 兼容性和支持


    - 兼容性:与标准3V和5V CMOS接口兼容,便于与各种微控制器集成。
    - 技术支持:提供详尽的技术手册和在线支持,确保用户能够高效使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:如何避免长时间过载?
    - 解决方案:使用软件限制过载的持续时间和次数,以避免损坏设备。
    - 问题2:如何处理静态电流过高?
    - 解决方案:检查电路是否有漏电情况,并确认负载正确连接,减少不必要的消耗。

    7. 总结和推荐


    综合评估:VN5E010MH-E 驱动器以其卓越的保护功能、低功耗和高可靠性,在汽车和其他高要求的工业应用中表现出色。建议广泛应用于需要高可靠性的场合。
    推荐使用:鉴于其出色的设计和多方面的保护机制,我们强烈推荐这款驱动器用于汽车及其他工业应用。

VN5E010MHTR-E参数

参数
拓扑 高端
驱动数量 1
6.6mm(Max)
6.2mm(Max)
2.4mm(Max)
通用封装 HPAK-7
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VN5E010MHTR-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VN5E010MHTR-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他驱动器 STMICROELECTRONICS VN5E010MHTR-E VN5E010MHTR-E数据手册

VN5E010MHTR-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.0976 ¥ 17.6198
库存: 97870
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 44049.5
直接购买
加入购物车
