L6208Q

产品分类: 电机驱动器
厂牌: STMICROELECTRONICS
产品描述: 8V~52V 半桥(4) DMOS 双极电机 8V 52V Parallel Control and Power Stage,Driver - Fully Integrated QFN 贴片安装 7mm*7mm*880μm
供应商型号: 497-19599-ND
供应商: Digi-Key
标准整包数: 1

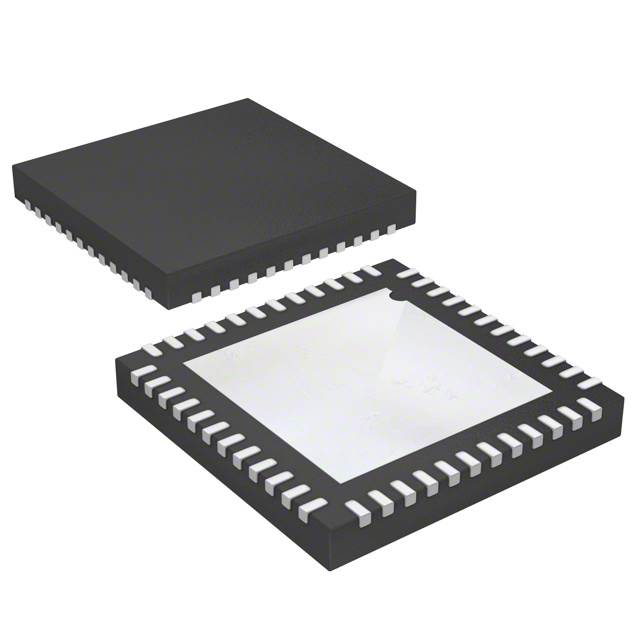

STMICROELECTRONICS 电机驱动器 L6208Q

L6208Q概述


    产品简介


    L6208Q — DMOS驱动器
    L6208Q 是一款专为双极性步进电机设计的集成DMOS驱动器。它集成了非耗散式过电流保护功能,并采用BCD多电源技术制造,能够将隔离的DMOS功率晶体管与CMOS及双极性电路集成在同一芯片上。这款驱动器主要用于驱动两相双极性步进电机,适用于需要高精度控制的应用场合,如自动化控制系统、工业机器人、医疗设备等领域。

    技术参数


    - 供电电压范围: 8 V 至 52 V
    - 输出峰值电流: 5.6 A
    - 典型导通电阻 \(R{DS(ON)}\):
    - 高侧开关: 0.3 Ω (Tj = 25°C)
    - 低侧开关: 0.28 Ω (Tj = 25°C)
    - 工作频率: 最高可达100 kHz
    - 过电流保护: 非耗散式过电流检测与保护
    - 衰减模式: 快速/慢速衰减同步整流,快速衰减准同步整流
    - 跨导保护: 实现防交叉传导
    - 热关断: 防止过热
    - 欠压锁定: 实现欠压保护
    - 内部自由轮二极管: 集成自由轮二极管,实现高效的电流回收

    产品特点和优势


    L6208Q 在双极性步进电机驱动方面具备诸多优势:
    - 高输出电流: 支持高达5.6 A的输出峰值电流,适用于大功率电机驱动。
    - 低导通电阻: 高侧和低侧开关的导通电阻分别为0.3 Ω 和0.28 Ω(在25°C下),保证低损耗运行。
    - 高频操作: 能够达到100 kHz的工作频率,确保快速响应和精确控制。
    - 非耗散式过电流保护: 高效的过电流保护机制可以避免因过载导致的器件损坏。
    - 集成特性: 内置的自由轮二极管和多种保护机制简化了外围电路设计。

    应用案例和使用建议


    应用案例
    L6208Q 广泛应用于需要高精度、高速度控制的场景。例如:
    - 自动化系统:用于控制自动化机械臂,以实现精密操作。
    - 医疗设备:如CT扫描仪,要求电机具有高度的可靠性和精度。
    - 工业机器人:实现精准定位和移动控制。
    使用建议
    - 确保所有接地端正确连接至电源地,以减少电磁干扰。
    - 在启动时遵循正确的顺序以避免瞬态电流引起的损坏。
    - 检查和维护电机和驱动器之间的连线,以确保稳定的电流传输。
    - 定期检查工作温度,确保不超过允许的工作温度范围。

    兼容性和支持


    L6208Q 可与各种双极性步进电机兼容。此外,该产品得到来自原厂的技术支持和售后服务。用户可以通过STMicroelectronics官网获取详细的资料文档和技术支持服务。

    常见问题与解决方案


    问题1:过电流保护不起作用
    解决方案:
    - 检查外部感测电阻是否正确安装和阻值是否合适。
    - 确认电源电压和驱动信号是否在规定范围内。
    问题2:驱动效果不佳
    解决方案:
    - 检查逻辑输入信号是否符合规范。
    - 确认电路接线无误,并确保电源稳定。
    - 重新检查电机参数和驱动器参数是否匹配。

    总结和推荐


    综合评估
    L6208Q 是一款高性能、高可靠的步进电机驱动器,具有出色的抗干扰能力和长寿命。其丰富的保护机制和低功耗设计使得它在自动化、工业和医疗等领域中拥有广泛的应用前景。对于追求高效能、高精度的控制系统来说,L6208Q 绝对是一个值得考虑的选择。
    推荐
    L6208Q 驱动器在多种应用场景中表现出色,是自动化设备、工业机器人和医疗设备的理想选择。我们强烈推荐用户考虑在相关项目中采用此产品。

L6208Q参数

参数
功率 -
功能 Control and Power Stage,Driver - Fully Integrated
最小工作供电电压 8V
电压 - 负载 8V~52V
电机类型 - AC,DC -
拓扑 半桥(4)
工艺 DMOS
额定电流 -
电机类型 双极电机
接口类型 Parallel
最大工作供电电压 52V
长*宽*高 7mm*7mm*880μm
通用封装 QFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 托盘

L6208Q厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L6208Q数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电机驱动器 STMICROELECTRONICS L6208Q L6208Q数据手册

L6208Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.1255
10+ ¥ 38.3115
100+ ¥ 32.098
260+ ¥ 30.4877
520+ ¥ 29.5625
1040+ ¥ 28.801
2600+ ¥ 27.9971
库存: 1845
起订量: 125 增量: 1
交货地:
最小起订量为:100
合计: ¥ 3209.8
