STEVAL-MKI186V1

产品分类: 传感器配件
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics IIS3DHHC 适配器板
供应商型号: STEVAL-MKI186V1
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS 传感器配件 STEVAL-MKI186V1

STEVAL-MKI186V1概述


    产品简介

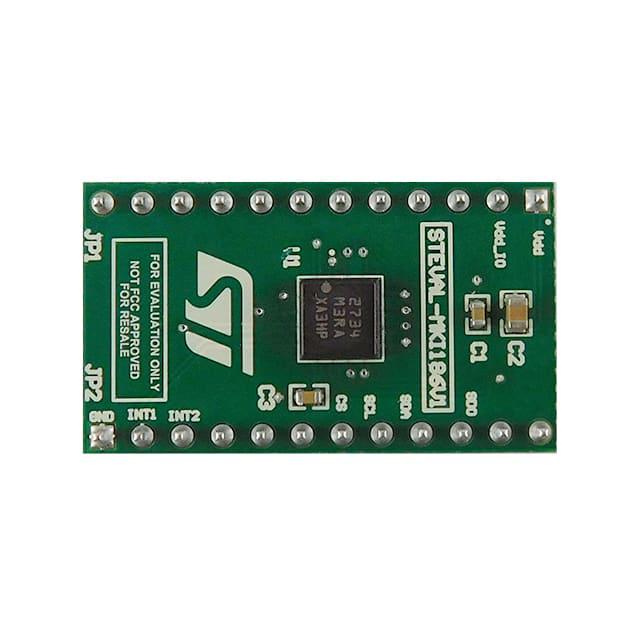

    产品名称:STEVAL-MKI186V1评估板
    产品类型: MEMS传感器适配器板
    主要功能:
    - 提供一个标准DIL 24插槽以方便评估MEMS设备
    - 支持快速系统原型设计和设备评估
    - 与IIS3DHHC产品系列兼容
    应用领域:
    - 适用于对MEMS设备进行快速评估的应用场景
    - 需要将MEMS传感器集成到用户自己的应用中的场合

    技术参数


    关键特性:
    - 完全符合IIS3DHHC引脚布局标准
    - 与STEVAL-MKI109V3主板完全兼容
    - RoHS合规
    工作条件:
    - VDD电源线上的去耦电容器已预装
    - 适用的主板:STEVAL-MKI109V3
    电路连接:
    - 引脚分配图:
    - GND(1-8, 10, 14-16, 22-24)
    - INT1(9)
    - CS(11)
    - SCL(12)
    - SDI/SDO(13)
    - SDO(17)
    - VDDIO(18)
    - DRDY(19)
    - NC(20)
    电源要求:
    - VDDIO:需要100nF去耦电容器

    产品特点和优势


    独特功能:
    - 提供标准DIL 24插槽,便于直接安装和测试
    - 内置必要的去耦电容器,简化电源管理
    优势:
    - 快速系统原型设计,节省开发时间
    - 提供全面的电气特性和引脚布局,便于测试和调试
    - 兼容多种MEMS设备,具有较高的灵活性和扩展性

    应用案例和使用建议


    实际应用场景:
    - 在用户自己的应用中评估MEMS设备
    - 用于快速开发和验证MEMS传感器的功能和性能
    使用建议:
    - 确保所有引脚正确连接并按照手册要求添加去耦电容器
    - 使用STEVAL-MKI109V3主板时,确保主板版本与评估板兼容

    兼容性和支持


    兼容性:
    - 与STEVAL-MKI109V3主板完全兼容
    - 可与IIS3DHHC产品系列中的任何一款传感器兼容
    支持和服务:
    - STMicroelectronics提供技术支持和文档资料
    - 用户可以通过ST的官方网站获取最新的产品信息和技术支持

    常见问题与解决方案


    常见问题:
    1. 如何确保电源线上的去耦电容器已正确安装?
    2. 如何验证评估板与主板之间的兼容性?
    解决方案:
    1. 检查电路图和连接,并确认所有去耦电容器都正确连接并标示清晰。
    2. 查阅STEVAL-MKI109V3主板的技术手册,确保主板的引脚布局与评估板的引脚布局匹配。

    总结和推荐


    综合评估:
    - STEVAL-MKI186V1评估板提供了完整的IIS3DHHC引脚布局,简化了传感器的评估和调试过程。
    - 与STEVAL-MKI109V3主板的兼容性使得它可以轻松地集成到各种系统中。
    - 丰富的文档和支持使其成为开发和测试MEMS传感器的理想选择。
    推荐使用:
    - 高度推荐给需要快速评估MEMS设备或在项目中集成MEMS传感器的工程师和技术人员。

STEVAL-MKI186V1参数

参数
零件状态 在售
包装方式 散装

STEVAL-MKI186V1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

STEVAL-MKI186V1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 传感器配件 STMICROELECTRONICS STEVAL-MKI186V1 STEVAL-MKI186V1数据手册

STEVAL-MKI186V1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 155.0071
库存: 1
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
