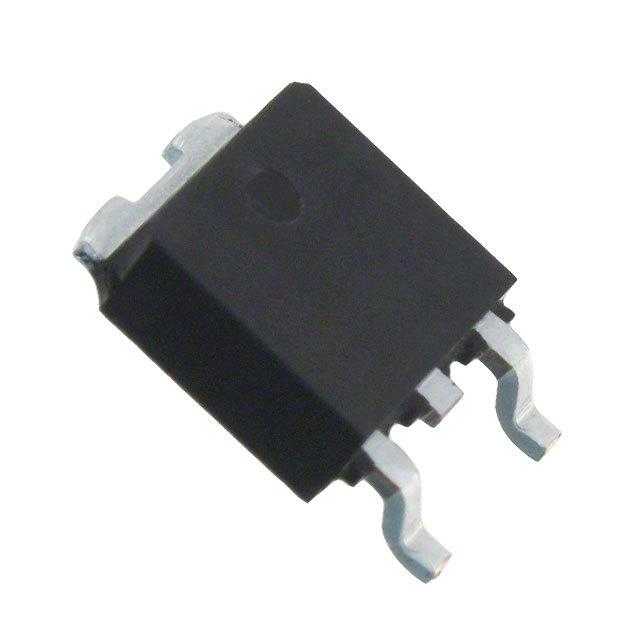

FLC01-200B-TR

产品分类: 其他接口芯片
厂牌: STMICROELECTRONICS
产品描述: Thyristor Surge Protection Devices 200V 3-Pin(2+Tab) DPAK T/R
供应商型号: AV-E-FLC01-200B-TR
供应商: Avnet
标准整包数: 2500
STMICROELECTRONICS 其他接口芯片 FLC01-200B-TR

FLC01-200B-TR概述

    火焰点火电路(FLC01)产品技术手册

    1. 产品简介


    火焰点火电路(FLC01)是一款专为电容放电点火操作设计的专用晶闸管结构。主要应用于气体打火机、炉灶或燃气锅炉等高温环境下的点火装置。该产品通过集成化设计实现了高可靠性和高性能,特别适用于恶劣的工作环境。

    2. 技术参数


    | 参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定峰值正向电流 | tp = 10 µs | - | 190 | - | A |
    | 反向重复峰值电流 | VDRM = 200 V | 1 | - | 10 | µA |
    | 正向电压(二极管) | IF = 2 A, Tj = 25°C | - | 1.7 | - | V |
    | 断态重复峰值电压 | - | 600 | - | - | V |
    工作环境:
    - 存储温度范围:-40°C 到 +150°C
    - 最大结温:+125°C
    - 工作温度范围:-30°C 到 +120°C
    热阻:
    - 结到环境热阻:100°C/W

    3. 产品特点和优势


    - 空间节省:通过单片集成功能实现空间节省。
    - 高可靠性:采用平面技术实现高可靠性。
    - 快速启动:支持快速开关操作,提高点火效率。
    - 高温适应性:设计用于高达120°C的高温环境。

    4. 应用案例和使用建议


    FLC01通常应用于各种气体点火装置,如打火机、燃气灶具、燃气锅炉等。以打火机为例,其点火过程可以分为两个阶段:
    - 阶段一:通过交流电源对电容器充电。
    - 阶段二:当电容器电压达到雪崩击穿电压时,触发晶闸管,进而通过高压变压器进行点火。
    使用建议:
    - 调整火花频率:通过选择合适的电阻值和电容器容量来调整火花频率。
    - 确保系统稳定:系统必须能在最小输入电压和最大雪崩电压下正常工作。

    5. 兼容性和支持


    FLC01系列产品提供多种封装选项,包括IPAK和DPAK。封装信息如下:
    - IPAK 封装
    - DPAK 封装
    此外,ST公司提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    1. 问题:点火不成功。
    - 解决方案:检查电路中电容器容量和电阻值是否合适。
    2. 问题:器件过热。
    - 解决方案:确认工作环境温度是否超过允许范围,并适当降低输入电压。
    3. 问题:点火频率不稳定。
    - 解决方案:调整电容器容量和电阻值,确保点火电路参数正确。

    7. 总结和推荐


    FLC01火焰点火电路是一款高性能、高可靠性的点火解决方案,适用于各种气体点火装置。其独特的结构和集成设计使其能够在高温环境下稳定工作。综合来看,FLC01是理想的点火电路选择,值得在相关应用中广泛推广和使用。

FLC01-200B-TR参数

参数
6.6mm(Max)
6.2mm(Max)
2.4mm(Max)
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FLC01-200B-TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

FLC01-200B-TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他接口芯片 STMICROELECTRONICS FLC01-200B-TR FLC01-200B-TR数据手册

FLC01-200B-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.67 ¥ 5.829
7500+ $ 0.6646 ¥ 5.7824
25000+ $ 0.6593 ¥ 5.7357
库存: 90000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 14572.5
