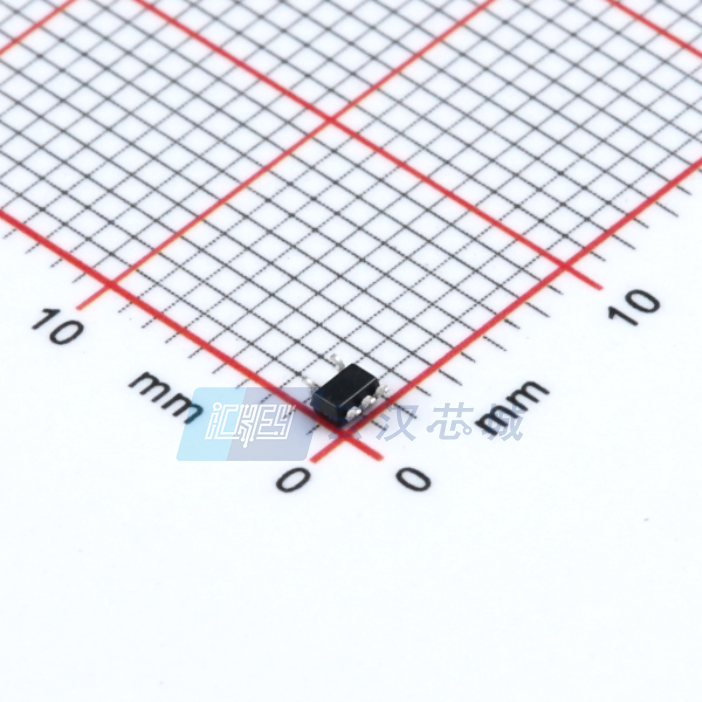

USBDF01W5

产品分类: EMI滤波器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 EMI滤波器 USBDF系列, 30 MHz → 1 GHz (Radiated), 450 kHz → 30MHz (Conducted), , 表面安装器件
供应商型号: 31M-USBDF01W5
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS EMI滤波器 USBDF01W5

USBDF01W5概述


    产品简介


    USBDFxxW5 是一款专为USB下游端口设计的集成了电磁干扰滤波器和线路终止的单片装置。 该产品适用于桌面电脑、笔记本电脑、工作站和USB集线器等多种计算设备。通过提供推荐的线路终止电阻和旁路电容,USBDFxxW5不仅能够有效地抑制电磁干扰(EMI)和射频干扰(RFI),还能确保符合IEC 61000-4-2标准的静电放电(ESD)保护要求。

    技术参数


    - 工作环境温度:-40°C 至 150°C
    - 存储温度范围:-55°C 至 150°C
    - 引脚焊料温度(10秒):260°C
    - 每个电阻的功率等级:100mW
    - 二极管击穿电压(IR=1mA):6V
    - 二极管正向压降(IF=50mA):0.9V
    电气特性:
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VBR | IR=1 mA | 6 V |
    | VF | IF=50 mA 0.9 V |
    封装信息:
    - 封装形式:SOT323-5L
    - 尺寸:1.8mm x 2.2mm
    - 引脚数:5
    - 铅焊温度:260°C

    产品特点和优势


    1. 电磁干扰(EMI)/射频干扰(RFI)抑制:通过低通滤波器结构,有效减少辐射和传导的EMI和RFI。
    2. 线路终止电阻:内置线路终止电阻和旁路电容,方便实现USB下游端口所需的线路终止。
    3. 静电放电(ESD)保护:超过IEC 61000-4-2标准的要求,提供高水平的ESD保护。
    4. 灵活性:采用IPAD™技术,提高高密度电路板设计的灵活性。
    5. 符合USB 1.1标准:确保信号边缘符合USB 1.1标准规定的4ns至20ns范围内。

    应用案例和使用建议


    应用场景:
    - 桌面电脑
    - 笔记本电脑
    - 工作站
    - USB集线器
    使用建议:
    1. 布局设计:将USBDFxxW5放置在靠近USB连接器的位置,以减少布线长度,从而降低噪声耦合。
    2. 信号线处理:D+和D-信号线应避免靠近高速线路(如时钟线)。可以采用双绞线和接地防护迹线来减少共模噪声。
    3. 元件位置:47pF电容和串联终止电阻(Rt)应尽量靠近USB控制器放置。

    兼容性和支持


    兼容性:USBDFxxW5具有良好的兼容性,适合所有需要USB下游端口的应用场景。
    支持信息:制造商提供了详细的使用指南和技术文档,并且提供持续的技术支持服务。

    常见问题与解决方案


    1. 问:如何判断设备是否遭受ESD冲击?
    - 答:可以通过观察设备是否能正常工作、是否有异常报警或故障代码来判断。如果设备无法正常工作,应检查连接的设备和布线是否存在问题。
    2. 问:如何正确选择USBDFxxW5型号?
    - 答:根据具体应用需求选择合适的型号。USBDF01W5适用于较低频率的应用,而USBDF02W5则适用于更高频率的应用。

    总结和推荐


    总结:
    USBDFxxW5凭借其卓越的EMI/RFI抑制能力、高效的ESD保护功能以及IPAD技术带来的设计灵活性,成为桌面电脑、笔记本电脑、工作站和USB集线器的理想选择。其紧凑的SOT323-5L封装使其非常适合在空间受限的应用中使用。
    推荐:
    强烈推荐使用USBDFxxW5,特别是在需要严格符合EMI/RFI和ESD标准的应用场合。其出色的设计和性能将有助于提升整个系统的稳定性和可靠性。

USBDF01W5参数

参数
电阻 33Ω
ESD保护
截止频率 -
电路技术 RC (Pi)
中心频率 -
通道数 2
电感值 -
额定电流 -
额定电压-DC -
电容值 47pF
滤波器阶数 2
长*宽*高 2mm*1.25mm*1.09mm
通用封装 SC-70-5,SOT-353,TSSOP-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
