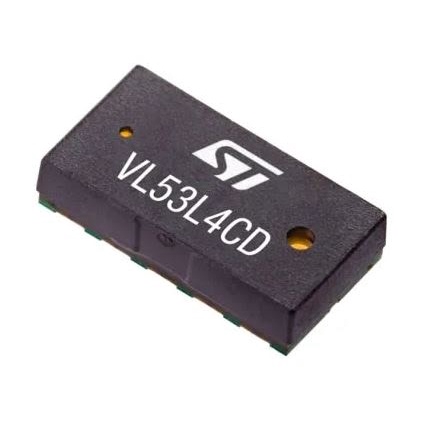

VL53L4CDV0DH/1

产品分类: 位置传感器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 接近传感器, 块状
供应商型号: 31M-VL53L4CDV0DH/1
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 位置传感器 VL53L4CDV0DH/1

VL53L4CDV0DH/1概述

    # 高精度近程测距传感器 VL53L4CD 技术手册

    产品简介


    VL53L4CD 是一款高精度接近测距传感器,专为近程测量设计,能够在从 1 毫米到 1300 毫米的范围内提供精确的距离测量。该传感器采用先进的飞行时间(ToF)技术,具备出色的环境光抗干扰能力和高达 100Hz 的测距频率。VL53L4CD 内置微型模块化设计,集成了 940nm 红外激光发射器(VCSEL)和高性能微控制器,能够无缝集成到各种应用系统中,广泛应用于机器人、电池供电设备以及各类消费电子产品。
    主要功能:
    - 高精度测距:从 1mm 到 1300mm 的全视场(FoV)范围。
    - 自主低功耗模式:支持通过可编程中断阈值唤醒主机。
    - 快速测距:最大频率可达 100Hz。
    - 微型封装:尺寸仅为 4.4 x 2.4 x 1 mm。
    应用领域:
    - 墙壁跟踪和悬崖检测(机器人)。
    - 系统激活与存在检测。
    - 触摸开关。
    - 出入口控制。
    - 卫生设备(水龙头、分配器等)。
    - 家电控制(恒温器、照明控制等)。

    技术参数


    以下是 VL53L4CD 的关键技术规格和性能参数:
    | 参数 | 描述 |

    | 包装类型 | 光学 LGA12 |
    | 封装尺寸 | 4.4 x 2.4 x 1 mm |
    | 工作电压 | 2.6V 至 3.5V |
    | 工作温度 | -30°C 至 85°C |
    | 红外发射波长 | 940nm |
    | 数据接口 | I²C(最高支持 1MHz) |
    | 器件地址 | 默认为 0x52 |
    特点:
    - VCSEL 激光发射器:不可见红外线(940nm),符合 Class 1 眼睛安全标准。
    - SPAD(单光子雪崩二极管)阵列:提升在不同光照条件下的测距性能。
    - 超低功耗:内置自主低功耗模式。
    - 支持硬件中断与轮询模式:实现高效的数据同步。

    产品特点和优势


    特点:
    1. 高精度:无论目标的颜色和反射率如何,均能提供绝对距离测量。
    2. 小型化设计:紧凑的 LGA12 封装,便于嵌入式应用。
    3. 快速响应:支持高达 100Hz 的测距频率,适用于高速动态场景。
    4. 易集成:支持 I²C 接口,具有完整的软件驱动程序,适合快速开发。
    优势:
    - 减少设计复杂度:嵌入式固件显著降低主机 MCU 的需求。
    - 低成本 BOM:简化外围电路设计。
    - 良好的兼容性:与现有 VL53LX 系列产品完全兼容。

    应用案例和使用建议


    典型应用案例:
    1. 机器人导航:用于墙壁跟踪和悬崖检测。
    2. 智能家居:用于门锁、照明等设备的存在检测。
    3. 卫生设备:如自动感应水龙头和消毒剂分配器。
    使用建议:
    - 硬件配置:确保 XSHUT 引脚连接正确,避免漏电流。
    - 软件优化:优先使用硬件中断模式,提高数据处理效率。
    - 环境适应:选择适当的拉拔电阻值以匹配不同的 I²C 负载。

    兼容性和支持


    兼容性:
    - 可与 VL53L0X、VL53L1X、VL53L1CB、VL53L3CX 和 VL53L4CX 等系列互换。
    - 支持多种平台,包括 Linux。
    厂商支持:
    STMicroelectronics 提供全面的技术文档和软件驱动支持,包括用户手册(UM2931)和软件驱动包。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 测距结果不准确 | 检查是否需要进行校准操作。 |
    | 设备无法启动 | 确认 AVDD 和 XSHUT 引脚连接无误。 |
    | 数据传输失败 | 更换合适的拉拔电阻值或检查 I²C 接口接线。 |

    总结和推荐


    VL53L4CD 是一款性能卓越、功能丰富的高精度接近测距传感器,特别适合于电池供电设备、智能家居及机器人等应用场景。其强大的性能、小巧的体积以及易于集成的特点使其在市场上具有很强的竞争优势。强烈推荐给需要高精度测距解决方案的用户。
    综合评价:
    - 优点:高精度、快速响应、易于集成、低功耗。
    - 缺点:初始成本较高,需专业技术人员进行配置。
    结论:
    推荐高度关注性能和可靠性的项目选用 VL53L4CD。
    参考链接:
    - [Datasheet](DS13812 - Rev 5)
    - [VL53L4CD User Manual](UM2931)
    - [官方网站](www.st.com)

VL53L4CDV0DH/1参数

参数
输出类型 I²C
致动器类型 -
线性范围 0cm~130cm
旋转角 -
技术 -
输出 -
最小工作供电电压 2.6V
最大工作供电电压 3.5V
用于测量 -
电阻容差 -
线性度 -
长*宽*高 4.4mm*2.4mm*1mm
通用封装 SMD-12P
安装方式 黏合安装
包装方式 卷带包装

VL53L4CDV0DH/1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VL53L4CDV0DH/1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 位置传感器 STMICROELECTRONICS VL53L4CDV0DH/1 VL53L4CDV0DH/1数据手册

VL53L4CDV0DH/1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.8
10+ ¥ 16.5031
30+ ¥ 16.3
100+ ¥ 15.7846
500+ ¥ 14.8
1000+ ¥ 14.3
库存: 4500
起订量: 1 增量: 4500
