X-NUCLEO-IHM05A1

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 步进电机驱动器评估测试板, 评估板
供应商型号: 3228668
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-IHM05A1

X-NUCLEO-IHM05A1概述

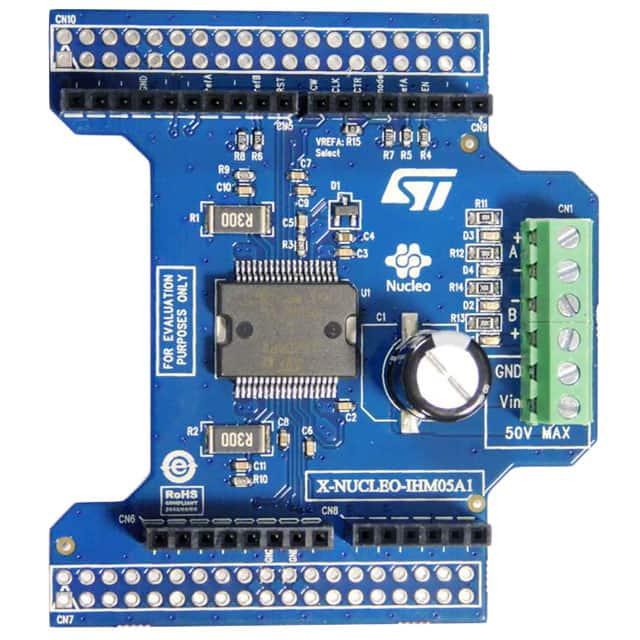

    X-NUCLEO-IHM05A1 Bipolar Stepper Motor Driver Expansion Board

    产品简介


    X-NUCLEO-IHM05A1 是一款基于 L6208 驱动芯片的双极步进电机驱动扩展板,专为 STM32 Nucleo 开发板设计。该产品旨在提供一种经济且易于使用的解决方案,适用于驱动双极步进电机的项目。此外,X-NUCLEO-IHM05A1 兼容 Arduino UNO R3 连接器,并能够与多种 STM32 扩展板结合使用,以实现更丰富的功能组合。

    技术参数


    - 电压范围: 8 V 至 50 V
    - 相电流: 最高可达 2.8 A RMS
    - 双独立 PWM 电流控制器
    - 快速和慢速衰减模式选择
    - 解码逻辑: 适用于步进电机的全步和半步驱动
    - 过流保护
    - 热保护关断
    - RoHS 认证

    产品特点和优势


    - 多功能性: 双独立 PWM 电流控制器和快速/慢速衰减模式选择使其在多种应用场景下表现出色。
    - 可靠性: 包括过流保护和热保护关断功能,确保设备的长期稳定运行。
    - 兼容性强: 既兼容 Arduino UNO R3,又兼容 STM32 Nucleo 板,为用户提供更大的灵活性。
    - 易于集成: 适用于广泛的项目,无需复杂的硬件修改即可完成安装和使用。

    应用案例和使用建议


    X-NUCLEO-IHM05A1 主要应用于需要高精度和可调步进速度的自动化设备中。例如,在工业机器人和精密机械装置中,通过调整 PWM 电流控制器和衰减模式,可以显著提高系统的稳定性和响应速度。
    使用建议:
    1. 在连接电源之前,请务必检查所有接线是否正确,以避免损坏驱动器。
    2. 在实际应用中,根据具体需求调整 PWM 参数,以获得最佳性能。
    3. 定期检查散热系统,确保设备在高负载情况下仍能正常工作。

    兼容性和支持


    - 兼容性: 该产品与 Arduino UNO R3 和 STM32 Nucleo 板完全兼容,方便用户进行各种扩展。
    - 支持: 用户可通过 STMicroelectronics 的官方网站获取详细的文档和支持服务。

    常见问题与解决方案


    1. Q: 如何调整电流控制器以达到所需的电流?
    - A: 调整 VREFA 和 VREFB 的参考电压,根据手册提供的公式计算合适的值。

    2. Q: 遇到过流保护怎么办?
    - A: 检查电路是否短路或负载过大,并适当降低电流设置或调整驱动器的电压。

    总结和推荐


    X-NUCLEO-IHM05A1 是一款高性能的步进电机驱动扩展板,具备出色的稳定性和多功能性。其兼容性强且易于使用的特点,使其成为自动化和机器人领域的理想选择。总体而言,我们强烈推荐该产品用于各种需要高精度步进控制的应用场合。
    通过综合考虑其技术规格、可靠性和市场表现,我们可以得出结论:X-NUCLEO-IHM05A1 是市场上性价比很高的步进电机驱动器之一,值得推荐给需要相关功能的用户。

X-NUCLEO-IHM05A1参数

参数
零件状态 在售
包装方式 散装

X-NUCLEO-IHM05A1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-IHM05A1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-IHM05A1 X-NUCLEO-IHM05A1数据手册
