X-NUCLEO-PLC01A1

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics PLC驱动器评估测试板, 评估板
供应商型号: SXE-X-NUCLEO-PLC01A1
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-PLC01A1

X-NUCLEO-PLC01A1概述

    X-NUCLEO-PLC01A1工业输入输出扩展板技术手册

    产品简介

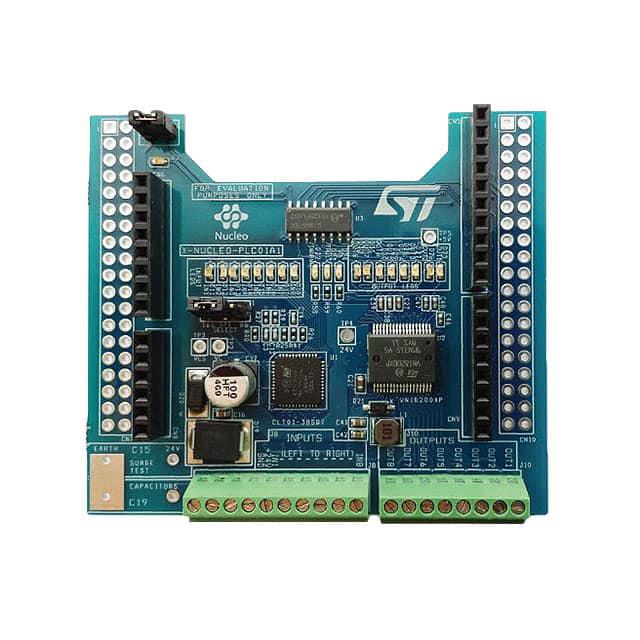

    X-NUCLEO-PLC01A1是一款工业级输入输出扩展板,适用于STM32 Nucleo开发板。该扩展板集成了高集成度的数字信号处理单元(CLT01-38SQ7)和固体继电器(VNI8200XP),可提供强大的输入输出控制功能。其主要功能和应用领域包括:
    - 启用PLC(可编程逻辑控制器)功能子集
    - 高速保护数字终端阵列(8个输入通道)
    - 高侧固体继电器(8个输出通道)
    - 支持故障诊断和状态指示
    - 兼容Arduino UNO R3连接器和STM32 Nucleo板

    技术参数


    - 输入输出配置:8个输入通道和8个输出通道
    - 电源供应:24V
    - 通信接口:SPI
    - 保护功能:符合IEC61000-4-2、IEC61000-4-4、IEC61000-4-5标准
    - 工作环境:兼容工业级操作条件
    - 支持库:兼容STM32Cube固件开发库
    - 合规性:符合RoHS标准

    产品特点和优势


    - 集成度高:集成了CLT01-38SQ7和VNI8200XP,实现了输入输出的高效管理。
    - 保护功能强大:具备故障检测和诊断能力,确保系统的稳定运行。
    - 灵活易用:支持Arduino UNO R3连接器,兼容多种STM32 Nucleo板。
    - 丰富资源:提供免费的开发库和示例代码,方便用户快速上手。

    应用案例和使用建议


    - 应用场景:适用于工业自动化、机器人控制、工厂自动化等领域。
    - 使用建议:
    - 在实际部署前,建议进行详细的电路调试和测试,确保系统稳定性。
    - 结合STM32Cube开发工具,进行软件层面的优化,提高系统响应速度。
    - 配合X-CUBE-PLC1软件包,实现基本的PLC操作功能。

    兼容性和支持


    - 兼容性:兼容Arduino UNO R3连接器和STM32 Nucleo板。
    - 技术支持:ST公司提供全面的技术文档和开发支持,用户可以访问官方网站获取更多信息。

    常见问题与解决方案


    - 问题1:如何快速定位故障?
    - 解决方案:通过内置的状态指示灯,如Fault、Thermal、Power指示灯,快速定位系统故障点。

    - 问题2:系统响应缓慢?
    - 解决方案:检查系统配置是否正确,确认通信接口(SPI)设置无误;适当调整通信速率,以优化系统响应速度。

    总结和推荐


    X-NUCLEO-PLC01A1是一款集成了丰富功能的工业输入输出扩展板,具有高性能、高可靠性等特点。适合用于工业自动化领域的快速原型设计和产品开发。总体而言,该产品值得推荐给需要高集成度输入输出解决方案的工程师和技术爱好者。

X-NUCLEO-PLC01A1参数

参数
零件状态 在售
包装方式 盒装

X-NUCLEO-PLC01A1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-PLC01A1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-PLC01A1 X-NUCLEO-PLC01A1数据手册

X-NUCLEO-PLC01A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
