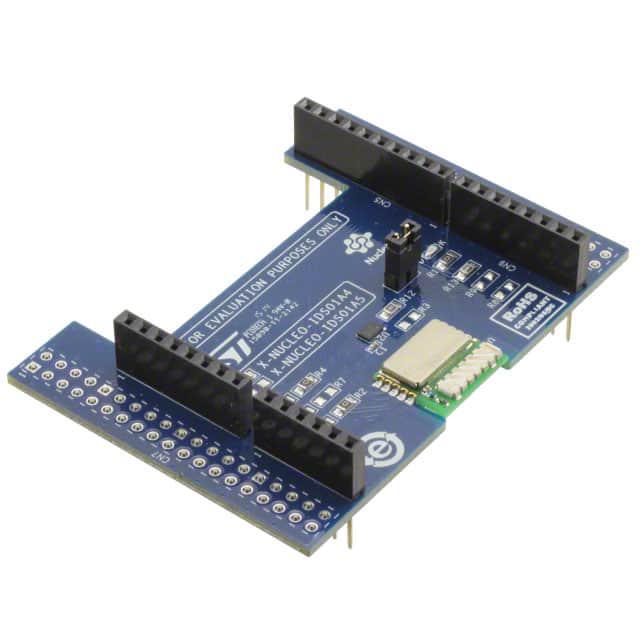

X-NUCLEO-IDS01A4

厂牌: STMICROELECTRONICS
产品描述: 意法半导体 射频收发器评估测试板, 无线通信开发工具, 868MHz, SPSGRF-868芯片
供应商型号: 2493370
供应商: element14
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-IDS01A4

X-NUCLEO-IDS01A4概述

    X-NUCLEO-IDS01A4 子GHz射频扩展板技术手册

    1. 产品简介


    X-NUCLEO-IDS01A4 是一款基于 STM32 Nucleo 开发板的子GHz射频扩展板。它使用 SPSGRF-868 模块,主要用于提供低功耗、低数据速率的射频通信功能。该产品特别适用于需要868 MHz ISM频段无线通信的应用,例如智能家居、工业监控、资产追踪等领域。

    2. 技术参数


    - 频率范围:
    - 868 MHz(通过更改电阻配置)
    - 915 MHz(通过更改电阻配置)
    - 认证: ETSI认证(868 MHz)/ FCC认证(915 MHz)
    - 调制方式: SPIRIT1调制
    - 内置天线: 芯片天线
    - 接口连接: Arduino UNO R3连接器和Morpho连接器
    - GPIO控制: 通过更改电阻可配置部分GPIO端口
    - 电源管理: +3.3V电源供电
    - 兼容系统: STM32微控制器
    - 软件支持: 包含点对点通信的示例固件,与STM32Cube固件兼容

    3. 产品特点和优势


    X-NUCLEO-IDS01A4 具有以下显著特点:
    - 高集成度: 内置平衡变压器和芯片天线,无需外部元件即可实现良好的射频性能。
    - 易用性: 兼容Arduino UNO R3连接器,便于与现有开发板进行快速连接。
    - 扩展性强: 支持多个扩展板级联,可轻松扩展系统规模。
    - 低功耗设计: 高效的低数据速率传输,减少能耗。
    - 认证标准: ETSI/FCC认证,确保符合国际标准。

    4. 应用案例和使用建议


    应用场景:
    - 家庭自动化系统:用于智能灯控、温湿度传感器监测等。
    - 工业控制系统:用于远程数据采集、设备状态监控等。
    - 物联网项目:实现资产追踪、环境监测等功能。
    使用建议:
    - 在设计系统时,应合理选择电阻配置以匹配所需的频率范围。
    - 使用时应注意信号干扰和天线布局,以确保最佳的射频性能。
    - 结合具体应用场景,根据需求选择合适的STM32微控制器和扩展板。

    5. 兼容性和支持


    - 兼容性: 兼容STM32 Nucleo系列开发板,并且可以通过Arduino UNO R3连接器与其它Arduino兼容模块进行交互。
    - 支持和维护: 用户可以通过ST官网获取技术支持,同时也可以利用社区资源和论坛寻求帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 射频信号不稳定
    - 解决方案:检查天线布局,确保没有金属物体遮挡,并检查电阻配置是否正确。
    2. 无法正常工作
    - 解决方案:确认STM32微控制器配置正确,并且所使用的频率范围通过适当的电阻配置进行了设置。
    3. 软件开发困难
    - 解决方案:参考STM32Cube示例固件,并且可以访问ST的开发者社区获得更多支持。

    7. 总结和推荐



    总结

    :
    X-NUCLEO-IDS01A4 作为一款高性能的子GHz射频扩展板,在设计上具有诸多优势。它能够为开发人员提供方便快捷的开发体验,并且支持广泛的STM32系列微控制器。无论是在家庭自动化、工业监控还是物联网应用中,这款扩展板都能够发挥重要作用。
    推荐:
    强烈推荐在需要低功耗、低数据速率射频通信的应用中使用此扩展板。它的兼容性、稳定性和扩展性使其成为开发者的理想选择。

X-NUCLEO-IDS01A4参数

参数
零件状态 在售
包装方式 盒装

X-NUCLEO-IDS01A4厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-IDS01A4数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-IDS01A4 X-NUCLEO-IDS01A4数据手册

X-NUCLEO-IDS01A4封装设计

查看详情并下载
Symbol
Footprint
3D Model
