X-NUCLEO-IHM07M1

厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics评估测试板, 评估板, L6230芯片
供应商型号: 2818310
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-NUCLEO-IHM07M1

X-NUCLEO-IHM07M1概述

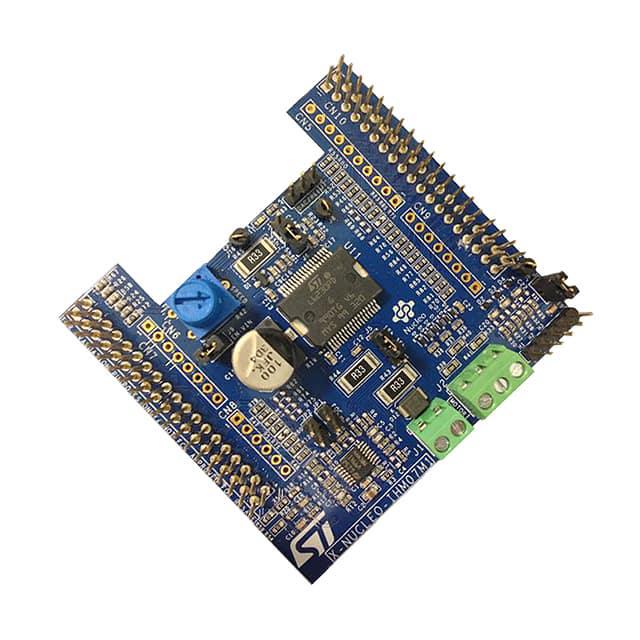

    X-NUCLEO-IHM07M1 三相无刷直流电机驱动扩展板

    产品简介


    X-NUCLEO-IHM07M1 是一款基于L6230的三相无刷直流(BLDC)电机驱动扩展板,专为STM32 Nucleo开发平台设计。该产品提供了一个经济实惠且易于使用的解决方案,适用于各种工业电机控制应用,特别是在需要高效、可靠控制的场合。它支持STM32 Nucleo开发板,可轻松集成到现有的开发环境中。

    技术参数


    - 产品类型:三相无刷直流电机驱动扩展板
    - 输入电压范围:8 V至48 V直流
    - 输出电流:峰值电流2.8 A(1.4 A RMS)
    - 工作频率:最高可达100 kHz
    - 过流检测与保护:采用非耗散式过流检测及保护机制
    - 交叉导通保护:防止电流交叉导通引起的故障
    - 热保护:具备温度测量及过热保护功能
    - 兼容性:与STM32 Nucleo开发板及STM32 Motor Control SDK (X-CUBE-MCSDK-Y) 兼容
    - 连接器:配备ST Morpho接口,支持单分流和三分流配置
    - 传感器接口:霍尔/编码器电机传感器接口
    - 调试接口:支持DAC、GPIO等调试功能
    - 速度调节:配备电位计用于速度调节
    - 其他功能:内置用户LED,符合RoHS标准

    产品特点和优势


    X-NUCLEO-IHM07M1 的核心特点是使用了L6230 DMOS驱动器,支持六步控制算法和场定向控制(FOC),从而实现高效的电机控制。其独特的优势包括:
    - 强大的驱动能力:在广泛的电压范围内提供稳定的电流输出,适用于多种电机类型。
    - 先进的保护机制:具备热保护和过流检测,确保电机运行的安全性。
    - 易于集成:支持多种编程工具和接口,便于快速开发和测试。
    - 高灵活性:支持单分流和三分流电流传感配置,以适应不同的应用需求。

    应用案例和使用建议


    X-NUCLEO-IHM07M1 主要应用于工业电机控制,如PMSM和BLDC电机驱动。通过其丰富的接口和灵活的配置,可以广泛应用于自动化设备、无人机、机器人等场景。
    使用建议:
    - 温度监控:定期检查温度传感器的读数,避免电机过热。
    - 电流调节:根据负载情况调整电位计,以获得最佳的电机性能。
    - 软件支持:利用STM32 Motor Control SDK进行开发,可显著提高开发效率。

    兼容性和支持


    X-NUCLEO-IHM07M1 与STM32 Nucleo开发板和Arduino UNO R3兼容,可堆叠于一个STM32 Nucleo开发板上使用。ST公司提供完善的软件工具和支持服务,帮助开发者轻松实现电机控制应用。

    常见问题与解决方案


    1. 问题:电机启动时电流过大。
    - 解决方法:检查电流限制设置,确保不在过载状态下运行。

    2. 问题:电机速度不稳定。
    - 解决方法:调整电位计的设定值,检查传感器接口是否正常工作。

    3. 问题:系统过热。
    - 解决方法:检查散热设计,确保良好的热管理。

    总结和推荐


    X-NUCLEO-IHM07M1 是一款高性能、高性价比的三相无刷直流电机驱动扩展板。其卓越的性能和易用性使其成为电机控制应用的理想选择。强烈推荐在需要高效、可靠的电机驱动解决方案的项目中使用此产品。

X-NUCLEO-IHM07M1参数

参数
零件状态 在售
包装方式 盒装

X-NUCLEO-IHM07M1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-IHM07M1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-NUCLEO-IHM07M1 X-NUCLEO-IHM07M1数据手册
