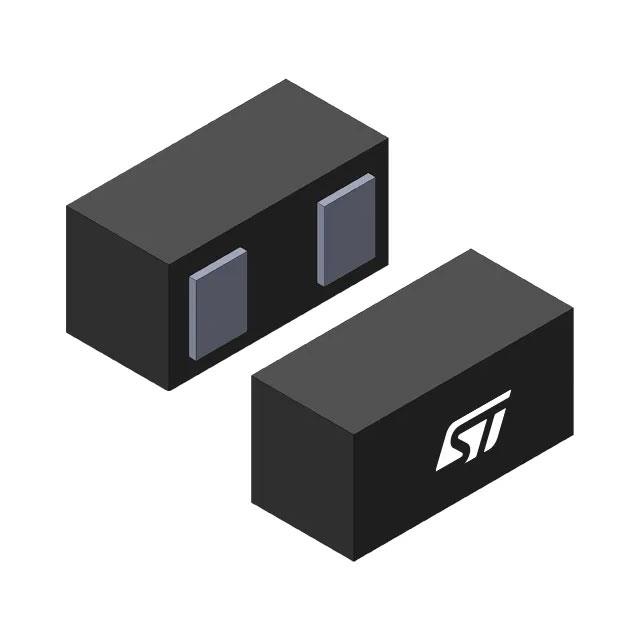

ESDV5-1BF4

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 5.5V 双向 20W 1.7A 16.3V 8.5V 0201 贴片安装 580μm(长度)*300μm(高度)
供应商型号: AV-E-ESDV5-1BF4
供应商: Avnet
标准整包数: 15000
STMICROELECTRONICS TVS二极管/ESD抑制器 ESDV5-1BF4

ESDV5-1BF4概述

    # ESDV5-1BF4低钳位双向单线ESD保护二极管

    产品简介


    ESDV5-1BF4 是一款由ST(意法半导体)设计的双向单线瞬态电压抑制二极管(TVS),专门用于保护数据线或其它输入输出端口免受静电放电(ESD)瞬态过压的影响。此产品采用0201封装,具备非常低的电容和高可靠性,适用于智能手机、平板电脑、便携式多媒体设备以及可穿戴设备等对ESD敏感的电子产品。其低泄漏电流和超低印刷电路板面积使得它在高集成度系统中表现出色。

    技术参数


    - 低钳位电压:确保在过电压情况下,电压可以被有效控制在安全范围内。
    - 峰值脉冲电流(8/20 μs脉冲):1.7 A。
    - 峰值脉冲功率耗散:20 W(8/20 μs脉冲条件下)。
    - 绝对额定值:最大峰值脉冲电压(接触放电/空气放电)分别为12 kV和30 kV。
    - 电气特性:逆向漏电流(IR)在1 mA时最大为8.5 V;在5.5 V电压下最小值为1 nA。
    - 钳位电压:30纳秒后在8 kV接触放电下的最大钳位电压为16.3 V。
    - 反向恢复时间:100纳秒时的最大电阻为0.67Ω。
    - 反向电压下的电容:在1 MHz频率下,0伏特电压下,正弦波振幅为30 mV时的电容为5到7 pF。

    产品特点和优势


    ESDV5-1BF4拥有诸多独特的功能和优势,例如其低泄漏电流和非常低的电容(0.18 mm²的PCB面积)使其特别适合在空间受限的设计中使用。此外,它还具有优异的ESD防护性能,通过了IEC 61000-4-2标准四级认证,能够承受高达±30 kV的空气放电和±12 kV的接触放电。这一系列特性使它在市场上极具竞争力。

    应用案例和使用建议


    由于ESDV5-1BF4特别适用于需要ESD保护的便携式电子设备,如智能手机、平板电脑、便携式多媒体设备及配件、可穿戴设备等,因此它在这些领域的应用十分广泛。对于需要在其上安装这种保护二极管的PCB,推荐使用SMD设计并遵循建议的贴片工艺参数,以确保安装过程中的精度和稳定性。

    兼容性和支持


    这款保护二极管与市面上常见的SMT装配流程兼容。此外,ST公司提供了详尽的产品文档和技术支持,包括推荐的回流焊接曲线,帮助客户在生产和测试过程中实现最佳效果。

    常见问题与解决方案


    - 问题:如何确定正确的焊盘尺寸?
    解决方案:参照官方推荐的焊盘尺寸设计,通常建议采用SMD设计。

    - 问题:在组装过程中如何避免组件移动?
    解决方案:使用无卤素助焊剂(符合ANSI/J-STD-004标准),选择细颗粒焊锡膏,并建议采用高速放置系统中的引脚识别能力来定位。

    总结和推荐


    ESDV5-1BF4凭借其低钳位电压、低泄漏电流和卓越的ESD防护能力,在电子设备中占据了重要地位。其出色的紧凑设计使其成为追求高性能与小尺寸的电子产品之理想选择。无论是对于追求高效能的小型化智能设备还是对ESD防护有较高要求的应用场景,ESDV5-1BF4都是一个值得考虑的可靠选项。因此,我强烈推荐使用此产品。

ESDV5-1BF4参数

参数
极性 双向
工作电压 5.5V
箝位电压 16.3V
击穿电压 8.5V
峰值脉冲电流 1.7A
峰值脉冲功率 20W
长*宽*高 580μm(长度)*300μm(高度)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
