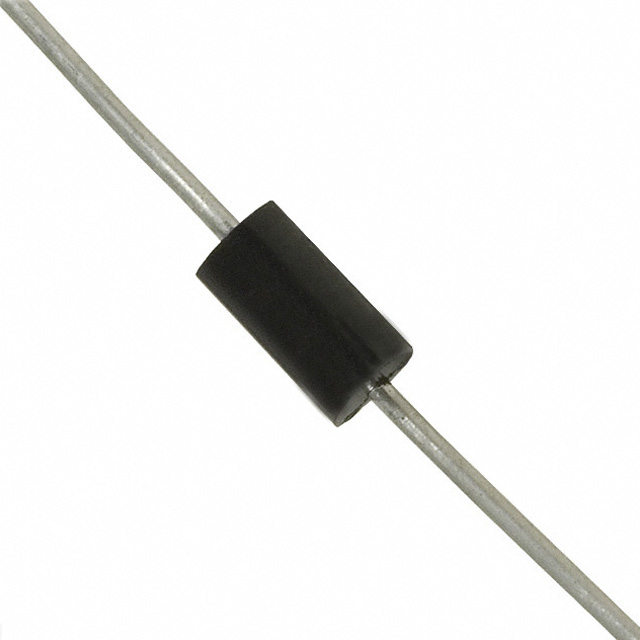

BZW06-23B

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 600W 83A 48.3V 25.7V DO-15,DO-204AC 通孔安装
供应商型号: BZW06-23B
供应商: 国内现货
标准整包数: 1000
STMICROELECTRONICS TVS二极管/ESD抑制器 BZW06-23B

BZW06-23B概述

    # BZW06 Transil™ 技术手册

    1. 产品简介


    BZW06 Transil™ 是一款专为高过压保护设计的瞬态电压抑制二极管(TVS)。该产品通过其快速响应的钳位动作提供高效能的过压保护,特别适用于保护敏感的低压供电集成电路(IC)和MOS技术。BZW06 系列产品提供了从5.8V到376V的不同额定电压范围,以适应不同的应用需求。

    2. 技术参数


    2.1 绝对最大额定值
    - 峰值脉冲功率 (Tj初始 = Tamb): 600W
    - 连续功耗 (Tamb = 75°C): 1.7W
    - 非重复脉冲峰值正向电流 (tp = 10ms): 100A
    - 存储结温范围: -65°C 至 +175°C
    - 工作结温范围: -55°C 至 +175°C
    - 焊接温度上限 (在距外壳5mm处持续10秒): 260°C
    2.2 热阻
    - 结至引脚热阻 (Rth(j-l)): 60°C/W
    - 结至环境热阻 (Rth(j-a)): 100°C/W
    2.3 电气特性
    | 类型 (标记) | IRM (mA) | VBR (V) | VCL (V) | αT (10-4/°C) | C (pF) |
    |
    | BZW06-5V8 | 20 | 5.8 | 6.45 | 13.4 | 4000 |
    | BZW06-6V4 | 10 | 6.4 | 7.13 | 14.5 | 3700 |
    | BZW06-8V5 | 1 | 8.5 | 9.5 | 18.6 | 2800 |
    | BZW06-10 | 0.2 | 10 | 11.4 | 21.7 | 2300 |
    注释:
    - 对于 VRM ≤ 10V 的双向类型,IRM 需要乘以2。
    - 脉冲测试: tp < 50ms
    - VBR 或 VCL 与结温的关系公式: VBR at Tj = VBR at 25°C (1 + αT (Tj - 25)) 或 VCL at Tj = VCL at 25°C (1 + αT (Tj - 25))

    3. 产品特点和优势


    - 高瞬态功率处理能力: 600W 峰值脉冲功率 (10/1000 µs)
    - 宽工作电压范围: 站立电压范围 5.8V 至 376V
    - 低钳位因子: 有效的钳位动作确保可靠保护
    - 快速响应时间: 快速反应以应对瞬态过电压
    - UL 认证: 文件号 E136224
    - 支持多种封装类型: 包括单向和双向类型

    4. 应用案例和使用建议


    4.1 应用案例
    BZW06 系列常用于以下应用场景:
    - MOS技术集成电路保护
    - 低压供电集成电路保护
    - 工业和通信设备中的过电压保护
    4.2 使用建议
    - 在设计电路时,根据具体应用选择合适的电压等级。
    - 确保电路板布局符合推荐的引线布局。
    - 结合其他保护措施一起使用以提高整体保护效果。

    5. 兼容性和支持


    5.1 兼容性
    BZW06 系列 TVS 与现有的电路设计兼容,可轻松集成到现有系统中。制造商提供了详细的文档和支持,帮助用户进行选型和应用设计。
    5.2 支持和维护
    STMicroelectronics 提供全面的技术支持和售后服务,包括但不限于:
    - 详细的产品文档和技术手册
    - 客户服务热线和技术论坛
    - 产品质量保证和长期供货承诺

    6. 常见问题与解决方案


    6.1 常见问题
    - 问题: 设备在过电压情况下仍损坏
    - 解决方案: 检查 BZW06 的安装位置是否正确,确保电路板的布局符合推荐要求。
    - 问题: 电路板在高温环境下出现故障
    - 解决方案: 检查电路板的散热设计,确保良好的热管理,避免长时间超过规定的最高温度限制。

    7. 总结和推荐


    7.1 综合评估
    BZW06 Transil™ 以其出色的瞬态功率处理能力和宽广的工作电压范围,在各种应用场景中表现出色。其低钳位因子和快速响应时间使其成为高效可靠的过电压保护解决方案。推荐在需要高度可靠过电压保护的应用中使用 BZW06。
    7.2 推荐
    强烈推荐 BZW06 系列产品用于需要高可靠性过电压保护的设计项目。结合制造商提供的技术支持和优质售后服务,可以确保系统稳定运行并达到最佳保护效果。

BZW06-23B参数

参数
击穿电压 25.7V
峰值脉冲电流 83A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 48.3V
6.75mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
零件状态 停产
包装方式 盒装,卷带包装

BZW06-23B厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

BZW06-23B数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS BZW06-23B BZW06-23B数据手册

BZW06-23B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.189
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 189
直接购买
加入购物车
