P-NUCLEO-53L5A1

产品分类: 传感器配件
厂牌: STMICROELECTRONICS
产品描述: 意法半导体, 评估测试板, 接近, 用于VL53L5CX, STM32F401RE芯片
供应商型号: UA-P-NUCLEO-53L5A1
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 传感器配件 P-NUCLEO-53L5A1

P-NUCLEO-53L5A1概述


    产品简介

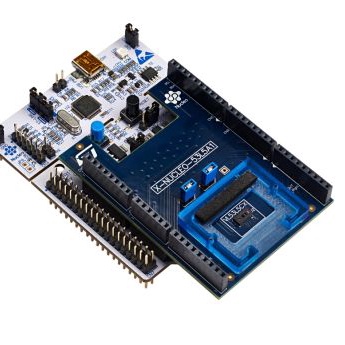

    P-NUCLEO-53L5A1评估套件是一个全面的评估工具包,专为学习、评估和开发基于VL53L5CX时间飞行(Time-of-Flight, ToF)8x8多区域测距传感器的应用而设计。该传感器具有宽广的视场角(Field of View, FoV),能够提供高达8x8个测量区域的距离数据,范围可达4米,帧频最高可达60Hz。此套件还包括一块STM32F401RE开发板,配备了Arduino UNO R3连接器,并符合RoHS、CE、UKCA和中国RoHS标准。软件方面,提供完整的系统软件包,包括代码示例和图形用户界面(GUI)。

    技术参数


    - 型号: P-NUCLEO-53L5A1
    - 传感器: VL53L5CX
    - 视场角(FoV): 63°对角线
    - 测量区域: 8x8
    - 最大测距距离: 4米
    - 帧频: 最高60Hz
    - 供电: 3.3V
    - 环境认证: RoHS、CE、UKCA、China RoHS
    - 温度范围: 工作温度范围取决于具体型号

    产品特点和优势


    VL53L5CX传感器是新一代ToF多区域测距传感器,属于ST FlightSense产品家族。其独特之处在于:
    - 宽广视场角: 支持高达63°对角线的视场角,适用于各种复杂环境下的应用。
    - 高精度测距: 可在4米范围内实现高精度测距,帧频可达60Hz。
    - 多区域测量: 支持高达8x8个独立的测量区域,适用于复杂的三维空间场景。
    - 鲁棒性: 配备了ST专利的直方图算法,能够有效处理多物体检测及覆盖玻璃的交叉干扰问题。
    - 灵活性: 基于STM32F401RE开发板,提供了高度灵活和可编程的平台,便于开发和测试新的应用。

    应用案例和使用建议


    应用案例:VL53L5CX广泛应用于智能家居、无人机导航、机器人避障、汽车辅助驾驶等领域。例如,在智能家居中,它可以用于自动门控制或智能安防系统的距离检测;在无人机中,可用于实时三维建模和避障。
    使用建议:对于初学者,建议先通过X-NUCLEO-53L5A1扩展板了解VL53L5CX的基本操作。通过下载ST提供的示例代码和GUI,可以快速上手并开发自己的应用。同时,建议根据具体应用需求调整视场角和测量频率以达到最佳效果。

    兼容性和支持


    兼容性:该评估套件的传感器和开发板均采用Arduino UNO R3连接器,与广泛的Arduino生态系统兼容,便于进一步扩展。支持:STMicroelectronics提供了详尽的技术文档、软件开发套件(SDK)、用户指南和技术支持,可在官方网站www.st.com获取。

    常见问题与解决方案


    - Q: 如何安全使用VL53L5CX传感器?
    - A: 由于传感器包含激光发射器,用户必须遵守IEC 60825-1:2014标准的规定,确保激光输出功率不超过安全限值,并避免使用任何光学组件聚焦激光束。

    - Q: 是否可以单独购买VL53L5CX-SATEL扩展板?
    - A: 是的,用户可以通过参考VL53L5CX-SATEL单独购买扩展板,并将其直接插到X-NUCLEO-53L5A1扩展板上进行测试。

    总结和推荐


    综上所述,P-NUCLEO-53L5A1评估套件是一款集成了先进ToF多区域测距传感器的全面开发工具,适用于多种应用场合。其独特的宽广视场角、高精度测量能力和灵活的软件支持使其在市场上具有显著的竞争优势。对于需要实现高效、准确距离检测的应用开发者来说,这是一款值得推荐的产品。

P-NUCLEO-53L5A1参数

参数
零件状态 在售
包装方式 散装

P-NUCLEO-53L5A1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

P-NUCLEO-53L5A1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 传感器配件 STMICROELECTRONICS P-NUCLEO-53L5A1 P-NUCLEO-53L5A1数据手册

P-NUCLEO-53L5A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
