ESDAVLC8-1BU2

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 3V 双向 1.5A 8.5V 0201 贴片安装 600μm(长度)*280μm(高度)
供应商型号: 30C-ESDAVLC8-1BU2 ST0201
供应商: 云汉优选
标准整包数: 1

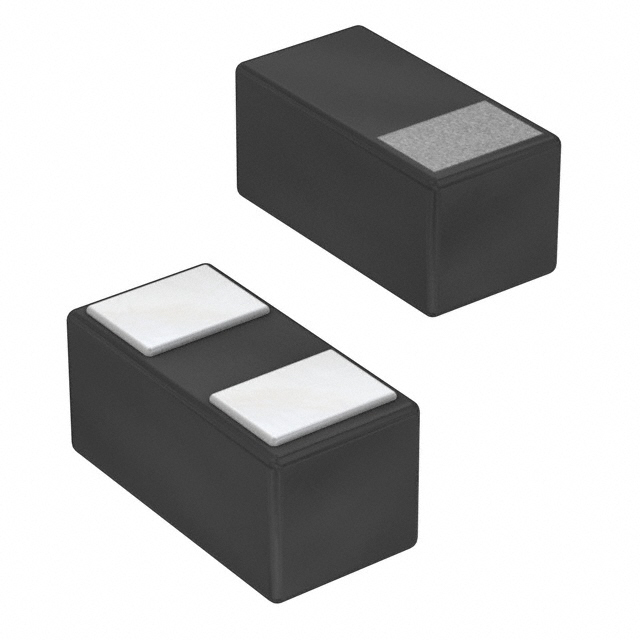

STMICROELECTRONICS TVS二极管/ESD抑制器 ESDAVLC8-1BU2

ESDAVLC8-1BU2概述

    ESDAVLC8-1BU2 技术手册解析

    产品简介


    ESDAVLC8-1BU2 是一种单线低电容瞬态电压抑制二极管(Transil™),设计用于双向静电放电保护。其主要功能是为数据线或其他输入输出端口提供静电放电(ESD)瞬态过压保护。适用于便携式多媒体播放器、笔记本电脑、数码相机、通信系统、手机及其配件等多种电子设备中。

    技术参数


    - 双向器件:ESDAVLC8-1BU2 是一种双向瞬态电压抑制二极管。
    - 耐受多次静电放电:能够承受多次静电放电。
    - 低电容特性:典型的电容为 5 pF(在 0 V 下)。
    - 低漏电流:在一定条件下表现出低漏电流。
    - 0201 封装尺寸:与标准 SMD 封装兼容。
    - 超小 PCB 面积:仅 0.18 mm²。
    - 符合 RoHS 规范:无铅封装,环保友好。
    - 绝对最大额定值:在 Tamb = 25 °C 条件下,峰值脉冲电压 ±15 kV(接触放电),±16 kV(空气放电);峰值脉冲电流为 1.5 A(8/20 µs 波形)。
    - 工作温度范围:存储温度范围 -55 至 +150 °C;操作结温范围 -40 至 +125 °C。

    产品特点和优势


    - 高 ESD 保护水平:能够抵御高达 ±15 kV 的静电放电冲击。
    - 高集成度:适用于高密度电路板。
    - 节省空间:超小型封装,适用于空间受限的设计。
    - 满足国际标准:符合 IEC 61000-4-2 标准的第 4 级,确保高可靠性。

    应用案例和使用建议


    - 便携式多媒体播放器:ESDAVLC8-1BU2 能够有效保护便携式多媒体播放器的数据接口免受 ESD 损害。
    - 笔记本电脑:可应用于笔记本电脑的各种输入输出端口,提高其整体抗干扰能力。
    - 数码相机和摄像机:确保在使用过程中不会因意外触碰而造成损坏。
    使用建议:
    - 在安装时使用高分辨率工具进行底部光学检测,以确保准确放置。
    - 采用对称布局来平衡焊接膏量,防止由于焊接膏流动导致的倾斜现象。
    - 使用无卤素焊膏,选择细颗粒度的焊锡膏,避免组件移动。

    兼容性和支持


    - ESDAVLC8-1BU2 可以轻松集成到现有的 PCB 设计中,因为其封装与常见的 SMD 标准相兼容。
    - ST 公司提供了详细的组装指南和技术支持,以确保客户在使用过程中能够顺利实施。

    常见问题与解决方案


    - 问题: 哪种焊膏最适合使用?
    解决方案: 推荐使用无卤素 ROL0 等级焊膏,并且推荐使用“无清洁”型焊膏。
    - 问题: 如何确保组件正确放置?
    解决方案: 使用放置系统识别引脚,设置标准公差为 ±0.05 mm,并推荐使用 3.5 N 的放置力。

    总结和推荐


    ESDAVLC8-1BU2 是一款高性能的 ESD 保护二极管,具有优秀的电容特性和低漏电流特性,非常适合在多种应用中保护数据线路。其出色的 ESD 保护能力和紧凑的设计使其在市场上具有显著的竞争优势。建议在需要高密度和高性能 ESD 保护的应用中考虑使用这款产品。
    总的来说,ESDAVLC8-1BU2 以其高效能和广泛应用前景成为电子设备制造商的理想选择。

ESDAVLC8-1BU2参数

参数
箝位电压 -
击穿电压 8.5V
峰值脉冲电流 1.5A
峰值脉冲功率 -
极性 双向
工作电压 3V
长*宽*高 600μm(长度)*280μm(高度)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ESDAVLC8-1BU2厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ESDAVLC8-1BU2数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS ESDAVLC8-1BU2 ESDAVLC8-1BU2数据手册

ESDAVLC8-1BU2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5995
500+ ¥ 0.2002
7500+ ¥ 0.1375
15000+ ¥ 0.102
90000+ ¥ 0.1014
135000+ ¥ 0.1004
库存: 2213
起订量: 1 增量: 15000
交货地:
最小起订量为:1
合计: ¥ 0.59
直接购买
加入购物车
