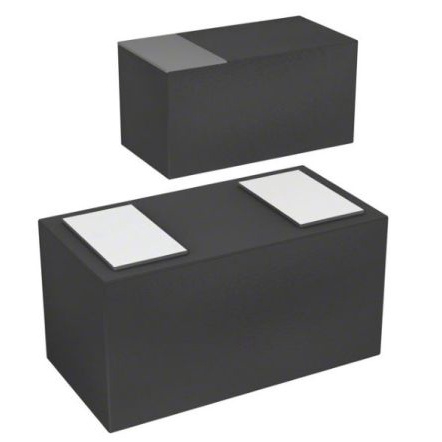

ESDL031-1BF4

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 双向TVS二极管, 最大钳位电压 7V, 贴片安装, ST0201封装, 最小击穿电压 5V
供应商型号: 4035990
供应商: 海外现货
标准整包数: 5

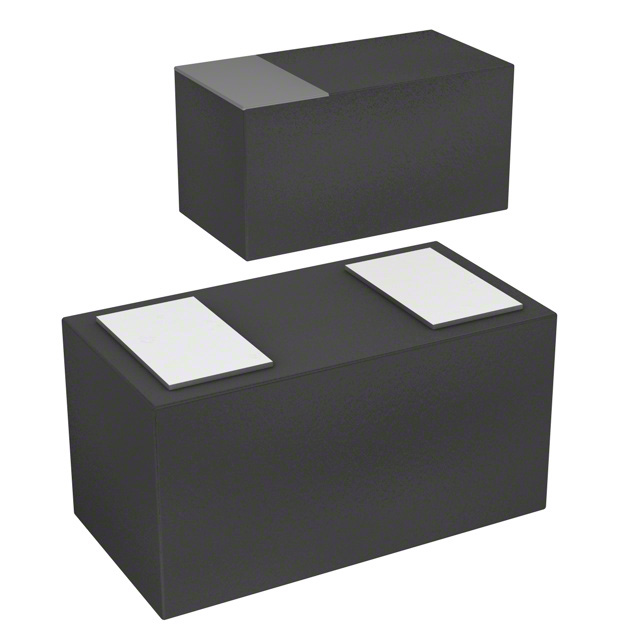

STMICROELECTRONICS TVS二极管/ESD抑制器 ESDL031-1BF4

ESDL031-1BF4概述

    ESDL031-1BF4 3.3V Ultra-Low Clamping Single Line Bidirectional ESD Protection Diode

    产品简介


    ESDL031-1BF4 是一款单线双向瞬态电压抑制(TVS)二极管,专为需要节省板级空间的应用而设计。其主要功能是保护电源线免受电磁过冲(EOS)和静电放电(ESD)瞬变的影响。该产品广泛应用于智能手机、平板电脑、便携式多媒体设备等对静电敏感的设备中。

    技术参数


    - 封装类型:ST0201
    - 绝对最大额定值:
    - 峰值脉冲电压(接触放电):±25 kV
    - 峰值脉冲电压(空气放电):±30 kV
    - 峰值脉冲功率(8/20 μs):45 W
    - 峰值脉冲电流(8/20 μs):7 A
    - 操作结温范围:-55°C 至 150°C
    - 存储结温范围:-65°C 至 150°C
    - 电气特性:
    - 反向工作电压:3.3 V
    - 击穿电压(IR = 1 mA):5.0 V 至 6.6 V
    - 泄漏电流(VRM = 3.3 V):≤100 nA
    - 反向钳位电压(Ipp = 7 A,8/20μs):7 V
    - 动态电阻(TLP 脉冲持续时间 100 ns):85 mΩ
    - 线电容(VLINE = 0 V,F = 1 MHz,VOSC = 30 mV):10 pF 至 12 pF

    产品特点和优势


    - 超低钳位电压:6.3 V(16 A Ipp)
    - 双向保护二极管
    - 非常低的动态电阻:85 mΩ
    - 低泄漏电流:100 nA(3.3 V VRM)
    - 符合 ECOPACK2 标准
    - 超过 IEC 61000-4-2 第四级标准:±25 kV(接触放电),±30 kV(空气放电)

    应用案例和使用建议


    ESDL031-1BF4 主要用于各种对静电敏感的设备中,例如智能手机、平板电脑和便携式多媒体设备。在实际应用中,应注意以下几点:
    - 安装方向:确保二极管的放置方向正确,避免因方向错误导致性能下降。
    - PCB 设计:采用闭孔设计以控制焊膏量,保持布局对称以避免焊接时倾斜现象。

    兼容性和支持


    - 封装兼容性:适用于 ST 的 ST0201 封装。
    - 客户支持:用户可通过 ST 官方网站获取最新技术文档和支持信息。

    常见问题与解决方案


    - Q1:如何确定正确的放置力?
    - A1:推荐使用 1.0 N 的放置力,过高或过低都会影响焊接质量。

    - Q2:如何优化焊接工艺?
    - A2:推荐使用细颗粒焊膏,确保放置系统的引脚识别能力,避免焊接后短路或开路。

    总结和推荐


    ESDL031-1BF4 以其超低的钳位电压、低泄漏电流和高可靠性,在电子设备中提供卓越的 ESD 保护。它的高效性和广泛适用性使其成为各种电子设备的理想选择。强烈推荐给需要强大 ESD 保护且追求高性能的设计师和制造商。

ESDL031-1BF4参数

参数
极性 -
工作电压 3.3V
箝位电压 7V
击穿电压 5V
峰值脉冲电流 7A
峰值脉冲功率 45W
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESDL031-1BF4厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ESDL031-1BF4数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS ESDL031-1BF4 ESDL031-1BF4数据手册

ESDL031-1BF4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3726
10+ ¥ 0.3726
100+ ¥ 0.2935
500+ ¥ 0.2822
1000+ ¥ 0.2529
5000+ ¥ 0.2529
库存: 3690
起订量: 175 增量: 0
交货地:
最小起订量为:100
合计: ¥ 29.35
