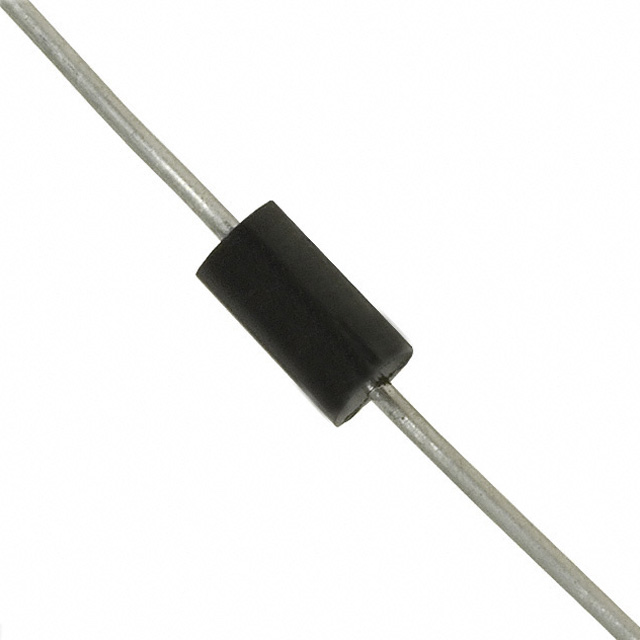

P6KE82CA

产品分类: TVS二极管/ESD抑制器
厂牌: STMICROELECTRONICS
产品描述: 600W 27A 146V 77.9V DO-15,DO-204AC 通孔安装 3.53mm(高度)
供应商型号: UA-P6KE82CA
供应商: 海外现货
标准整包数: 1000
STMICROELECTRONICS TVS二极管/ESD抑制器 P6KE82CA

P6KE82CA概述

    P6KE Transil™ 暂态电压抑制二极管技术手册

    产品简介


    P6KE Transil™ 暂态电压抑制二极管是一款专为提供过压保护而设计的电子元器件。其通过瞬时钳位作用来实现高效的过压保护。这种二极管特别适用于保护对电压敏感的设备,如MOS技术装置和低电压供电的集成电路(IC)。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 峰值脉冲功率 | 600 | W |
    | 标称电压范围 | 6.8 至 440 | V |
    | 类型 | 单向和双向
    | 低钳位因子
    | 快速响应时间
    | UL 认证
    绝对最大额定值
    | 参数 | 值 | 单位 |
    |
    | 峰值脉冲功率耗散 (初始结温 = 环境温度) | 600 | W |
    | 功率耗散(无限散热器)(环境温度 = 75°C) | 5 | W |
    | 非重复脉冲正向电流 (单向类型) (tp = 10ms) | 100 | A |
    | 存储温度范围 | -65 至 +175 | °C |
    | 最大操作结温 | 175 | °C |
    | 焊接时的最大引脚温度 (距离外壳5mm处焊接10秒) | 260 | °C |
    热阻
    | 参数 | 值 | 单位 |
    |
    | 结到引脚热阻 | 20 | °C/W |
    | 结到环境热阻(PCB,引脚长度 = 10mm) | 75 | °C/W |
    电气特性
    | 参数 | 单向 | 双向 |
    |
    | 稳态电压 | 5.8至440 | 5.8至440 |
    | 击穿电压 | 6.45至7.14 | 6.45至7.14 |
    | 钳位电压 | 10.5至298 | 10.5至298 |
    | 泄漏电流 (VR下) | 5至10000 | 5至10000 |
    | 峰值脉冲电流 (10/1000 µs) | 1至4000 | 1至4000 |
    | 正向电压降 (VF) | 1.75至4.4 | 1.75至4.4 |
    | 动态电阻 (R) | 1.0至11 | 1.0至11 |
    | 电容 (F=1MHz) | 1000至10000 | 1000至10000 |

    产品特点和优势


    P6KE Transil™ 拥有多项独特功能和优势:
    - 高峰值脉冲功率:能够处理高达600W的瞬时脉冲,确保可靠过压保护。
    - 快速响应时间:能够在瞬时脉冲出现时迅速响应,减少设备受损的风险。
    - 广泛的标称电压范围:从6.8V到440V不等,适用于多种应用场景。
    - 低钳位因子:有效降低电压尖峰对下游设备的影响。
    - 符合行业标准:UL认证,IEC 61000-4-2级4,MIL STD 883G,Method 3015-7 Class 3。

    应用案例和使用建议


    P6KE Transil™ 在多种场景下被广泛应用,例如通信设备、汽车电子、电源系统和工业自动化等领域。这些设备通常会面临瞬间电压波动和浪涌风险,因此需要高效、可靠的过压保护。以下是几个使用建议:
    - 在应用中选择合适的型号以匹配所需电压范围和脉冲功率要求。
    - 使用多级保护电路,结合P6KE和其他保护元件,提高系统的整体防护能力。
    - 定期检查和维护,确保系统处于良好状态。

    兼容性和支持


    P6KE Transil™ 的封装形式为DO-15(DO-204AC),易于集成到现有设计中。ST公司提供了详细的技术支持和维护服务,用户可以访问ST官网获得最新的产品文档和应用指南。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    | 问题 | 解决方案 |

    | 设备在浪涌情况下频繁失效 | 更换为更高额定值的P6KE型号 |
    | 设备工作温度异常升高 | 改善散热设计或增加散热片 |
    | 设备在高温环境下无法正常工作 | 更换为具有更好热稳定性的型号 |

    总结和推荐


    P6KE Transil™ 是一款性能优异的暂态电压抑制二极管,具备高过压保护能力和广泛的应用范围。它在各种工业和消费电子产品中的表现非常出色,特别是在需要应对电压尖峰和浪涌的场合。鉴于其优秀的特性、可靠性及广泛的适用性,我们强烈推荐使用这款产品。

P6KE82CA参数

参数
击穿电压 77.9V
峰值脉冲电流 27A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 146V
长*宽*高 3.53mm(高度)
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 盒装,卷带包装

P6KE82CA厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

P6KE82CA数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS TVS二极管/ESD抑制器 STMICROELECTRONICS P6KE82CA P6KE82CA数据手册
