M95128-DFMC6TG

厂牌: STMICROELECTRONICS
产品描述: 128Kb (16K x 8) 1.7V~5.5V 16Kx8 1.7V EEPROM,Non-Volatile 5.5V 20MHz 80ns SPI 200Year DFN 贴片安装,黏合安装 2mm(长度)*3mm(宽度)
供应商型号: 4036089
供应商: 海外现货
标准整包数: 1

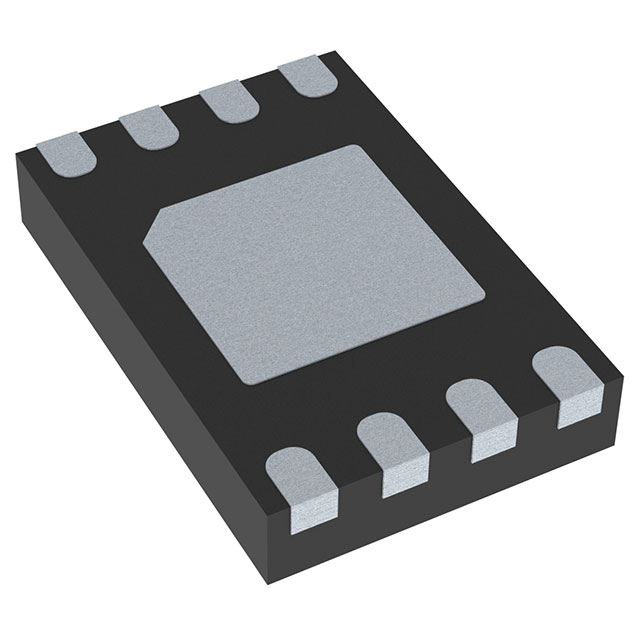

STMICROELECTRONICS 带电可擦可编程只读存储器(EEPROM) M95128-DFMC6TG

M95128-DFMC6TG概述


    产品简介


    M95128 EEPROM 系列是基于串行外设接口(SPI)总线的电可擦除可编程存储器(EEPROM),由意法半导体公司生产。它们被组织为16384 x 8位的存储单元,主要应用于需要非易失性存储的领域,例如工业自动化、汽车电子、消费电子等。

    技术参数


    - 封装类型:SO8、TSSOP8、UFDFPN8、WLCSP
    - 宽度:SO8 (150 mil),TSSOP8 (169 mil)
    - 存储容量:128 Kbit(16 Kbytes)
    - 页大小:64 字节
    - 额外功能:一个可锁定的识别页(Identification page)
    - 写入时间:字节写入(<5 ms),页写入(<5 ms)
    - 写保护:四分之一阵列、半阵列、整个内存阵列
    - 高时钟频率:20 MHz
    - 工作电压范围:
    - M95128-W:2.5 V 至 5.5 V
    - M95128-R:1.8 V 至 5.5 V
    - M95128-DF:1.7 V 至 5.5 V
    - 工作温度范围:-40°C 至 +85°C
    - 增强的 ESD 保护
    - 耐久性:超过 400 万次写操作
    - 数据保留:超过 200 年
    - 认证与标志:ECOPACK2® 认证

    产品特点和优势


    M95128 EEPROM 具有卓越的数据保真度和高耐久性。它能够在广泛的电压范围内工作,并且具有强大的抗干扰能力。其独有的 64 字节识别页提供了额外的安全性和灵活性。这款产品在需要高度可靠性存储的应用中具有显著的优势,例如工业控制系统、智能传感器等。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:用于存储系统配置参数和关键数据。
    - 汽车电子控制单元:存储重要的传感器数据和校准参数。
    - 智能家居设备:存储用户的偏好设置和控制数据。
    使用建议
    - 确保稳定的工作电压:建议使用 10nF 至 100nF 的去耦电容来保证 VCC 稳定。
    - 正确管理写保护:使用 W 信号对特定存储块进行写保护,以防止误操作导致的数据损坏。
    - 注意总线负载:在多个设备共用 SPI 总线的情况下,需要适当地添加上拉和下拉电阻,以确保信号完整性。

    兼容性和支持


    M95128 系列产品与标准 SPI 总线兼容,能够轻松集成到现有系统中。意法半导体提供了详细的技术文档和支持服务,用户可以通过本地销售办事处获取帮助和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法响应指令 | 检查 VCC 是否达到 POR 阈值电压 |
    | 数据读取错误 | 确认写入和读取操作之间的 VCC 保持稳定 |
    | 写保护失效 | 确认 W 信号正确连接并保持低电平 |

    总结和推荐


    总结:
    M95128 系列 EEPROM 在各种严苛环境中表现出色,具备出色的性能和稳定性。它广泛适用于多种应用场合,尤其是在需要高可靠性和数据保真的场合。其易于集成的设计和多样的封装选项使其成为市场上极具竞争力的产品。
    推荐:
    强烈推荐 M95128 系列 EEPROM 给那些寻求高性能、高可靠性的非易失性存储解决方案的客户。无论是对于工业应用还是消费电子领域,该系列 EEPROM 都是一个理想的选择。

M95128-DFMC6TG参数

参数
最大工作供电电压 5.5V
输出使能访问时间 -
编程电压 1.7V~5.5V
最大访问时间 80ns
数据保留时长 200Year
接口类型 SPI
存储器类型 EEPROM,Non-Volatile
最大时钟频率 20MHz
存储容量 128Kb (16K x 8)
最小工作供电电压 1.7V
组织 16Kx8
长*宽*高 2mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

M95128-DFMC6TG厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

M95128-DFMC6TG数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 带电可擦可编程只读存储器(EEPROM) STMICROELECTRONICS M95128-DFMC6TG M95128-DFMC6TG数据手册
