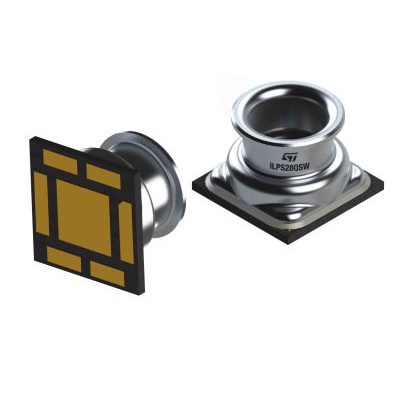

ILPS28QSWTR

产品分类: 压力传感器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics, ILPS28QSW系列 压力传感器, 最大压力读数406kPa, 最小压力读数0.32Pa
供应商型号: 10B-4163371-4
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS 压力传感器 ILPS28QSWTR

ILPS28QSWTR概述

    # 全面解析 ILPS28QSW 压力传感器技术手册

    产品简介


    基本介绍
    ILPS28QSW 是一款超紧凑型的压阻式绝对压力传感器,它能够提供双量程的数字输出,最大可选至 4060 hPa。这款传感器特别适合需要高精度压力测量的应用场合。通过其 I²C 或 MIPI I3CSM 接口,ILPS28QSW 可以方便地集成到各种工业和消费电子设备中。
    主要功能:
    - 双量程模式(260~1260 hPa 和 260~4060 hPa)。
    - 内嵌模拟信号处理功能,支持电荷变化检测(Qvar)。
    - 极低功耗:最低可达 1.7 μA。
    - 温度补偿和宽温范围(-40°C 至 +105°C)。
    - 支持多种数据输出速率(ODR)。
    应用领域:
    - 工业自动化
    - 气体及水表计量
    - 天气站设备
    - 户外设备的气压计与高度计
    - 智能滤波器
    - 医疗设备如通风机和持续气道正压通气系统(CPAP)

    技术参数


    以下是 ILPS28QSW 的关键性能指标:
    | 参数 | 规格 |

    | 供电电压 | 1.7 ~ 3.6 V |
    | 封装形式 | CCLGA-7L (2.8 x 2.8 x 1.95 mm) |
    | 温度范围 | -40°C 至 +105°C |
    | 压力输出精度 | ±0.5 hPa |
    | 最小压力噪声 | 0.32 Pa RMS |
    | 数据输出格式 | 24位有符号数 |
    | 压力采样率 | 1 Hz 至 200 Hz |
    | 接口类型 | I²C / MIPI I3CSM |
    | 功耗 | 1.7 µA 至 11.9 µA |
    此外,ILPS28QSW 具有嵌入式 FIFO 缓冲区,可以存储多达 128个压力读数值,并支持六种不同的操作模式以满足不同应用场景的需求。

    产品特点和优势


    独特功能
    - 双重量程选择:用户可以根据需求选择不同的满量程范围,从而获得更高的测量灵活性。
    - 低功耗设计:最低功耗仅为 1.7 µA,在电池供电的应用中表现出色。
    - 宽温度适应性:能够在极端环境下保持稳定的工作表现。
    - 抗干扰能力:内置温度补偿机制,有效减少外部因素对测量结果的影响。
    市场竞争力
    相比同类产品,ILPS28QSW 不仅提供了优异的技术性能,还拥有更长的使用寿命和更好的可靠性。它适用于苛刻的工作条件,例如户外活动或复杂工业环境,显示出其卓越的产品品质。
    应用案例与使用建议
    实际应用案例
    ILPS28QSW 在多个领域有着广泛的应用实例,比如天气监测站中用于精确记录大气压力变化;在医疗设备中作为呼吸机的一部分来跟踪患者的压力水平等。
    使用建议
    为了充分发挥 ILPS28QSW 的潜力,建议根据具体的应用场景调整其配置参数。例如,在电池供电设备中,应尽量降低数据采样频率以节省能源消耗;而在高精度要求的场合,则需确保传感器处于最佳校准状态。
    兼容性与支持
    ILPS28QSW 能够很好地与其他主流微控制器兼容,并且可通过 STMicroelectronics 官方网站获取详尽的支持文档和技术资源。对于开发者而言,这些资料无疑是一笔宝贵的财富,可以帮助他们更快地上手并优化设计方案。

    常见问题与解决方案


    问题 1:如何正确初始化 ILPS28QSW?
    解决方法:请按照数据手册中的步骤依次配置相关寄存器,确保所有必要参数都被正确设置。初次使用时尤其要注意设定合适的量程范围。
    问题 2:传感器出现异常噪音怎么办?
    解决方法:检查连接线路是否存在松动现象或者是否有其他强电磁干扰源靠近设备。同时确认是否开启了适当的滤波功能。
    总结与推荐
    综上所述,ILPS28QSW 是一款集高性能与易用性于一体的理想压力传感解决方案。无论是从技术规格还是性价比角度来看,它都值得高度评价。因此,强烈推荐给那些正在寻找高效、可靠的高性能压力传感器的专业人士。无论是在科研项目还是商业产品开发过程中,ILPS28QSW 都将是一个明智的选择。

ILPS28QSWTR参数

参数
最小工作供电电压 1.7V
精度 ±0.007PSI (±0.05kPa)
输出类型 I3C,I²C
压力类型 绝对
最大工作压力 406KPa
工作压力范围 26KPa~406KPa
最大工作供电电压 3.6V
通用封装 CCLGA
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ILPS28QSWTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ILPS28QSWTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 压力传感器 STMICROELECTRONICS ILPS28QSWTR ILPS28QSWTR数据手册

ILPS28QSWTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
