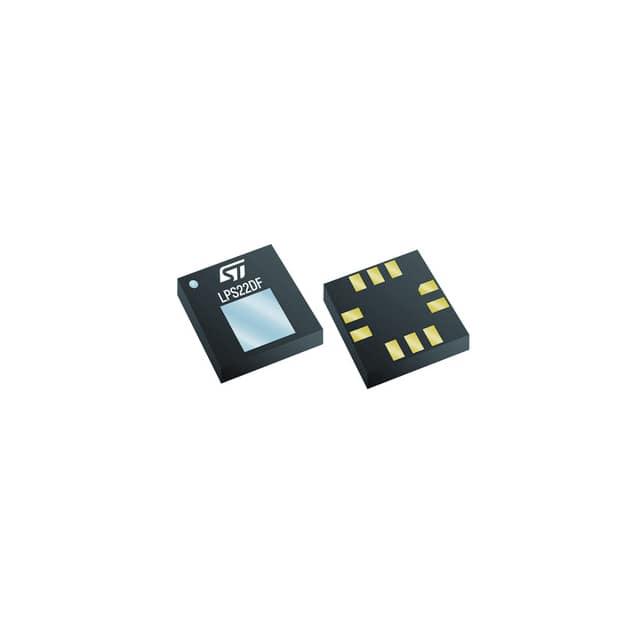

LPS22DFTR

产品分类: 压力传感器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 绝对压力传感器, 绝对压力传感器, 最大工作126kPa, 最大过载2000kPa
供应商型号: UA-LPS22DFTR
供应商: 海外现货
标准整包数: 8000
STMICROELECTRONICS 压力传感器 LPS22DFTR

LPS22DFTR概述

    LPS22DF: Ultra-Compact Piezoresistive Absolute Pressure Sensor

    1. 产品简介


    LPS22DF 是一款由意法半导体(STMicroelectronics)生产的超紧凑压阻式绝对压力传感器,作为数字输出气压计使用。这种传感器适用于多种便携设备,如高度计、气压计、GPS设备、气象站、运动手表、电子烟、无人机和燃气表等。

    2. 技术参数


    以下是LPS22DF的主要技术规格和性能参数:
    - 压力范围:260至1260 hPa
    - 电流消耗:最低至1.7 μA
    - 绝对压力精度:±0.5 hPa
    - 低压力传感器噪声:0.34 Pa
    - 高精度温度补偿系数:±0.45 Pa/°C
    - 温度补偿嵌入式:有效减少温度影响
    - 压力数据输出:24位
    - 输出数据率:1 Hz至200 Hz
    - 接口支持:SPI、I²C 或 MIPI I3CSM
    - 数字接口支持:1.08 V
    - 嵌入式FIFO:存储多个数据集
    - 中断功能:数据就绪、FIFO标志、压力阈值
    - 供电电压:1.7至3.6 V
    - 抗冲击性:高达22,000 g
    - 封装尺寸:小型轻薄
    - 环保材料:ECOPACK无铅

    3. 产品特点和优势


    LPS22DF的优势在于其超低功耗和高分辨率设计。与前代产品相比,LPS22DF的功耗更低,压力噪声也更小。此外,它具备嵌入式温度补偿,能够在不同温度条件下提供精确的压力测量结果。该传感器通过SPI、I²C或MIPI I3CSM接口与各种应用系统无缝连接,便于集成到不同的硬件平台中。其嵌入式FIFO可以显著降低系统的功耗,通过自动保存数据并支持中断触发,确保在系统处理过程中能够及时读取最新的压力数据。

    4. 应用案例和使用建议


    LPS22DF广泛应用于高度计、气压计、GPS设备、气象站、运动手表、电子烟、无人机和燃气表等设备中。例如,在气象站设备中,LPS22DF可用于实时监测大气压力变化,从而帮助天气预报员更准确地预测天气情况。对于无人机而言,压力传感器可以帮助确定飞行高度和姿态,提高飞行稳定性。在使用LPS22DF时,建议将电源通过VDD线提供,并且尽量将一个100 nF的去耦电容放置在设备的供电引脚附近,以确保稳定的供电。

    5. 兼容性和支持


    LPS22DF 支持SPI、I²C或MIPI I3CSM接口,使其易于与各种微控制器和其他电子设备连接。制造商提供了一系列资源和技术支持文档,包括设计指南和焊接指导书,帮助用户更好地理解和使用这款传感器。

    6. 常见问题与解决方案


    以下是用户在使用LPS22DF时可能遇到的一些常见问题及其解决方案:
    - 问题:传感器无法正常工作。
    - 解决方案:检查供电电压是否在规定的范围内(1.7至3.6 V),并且确认是否有正确的接地连接。
    - 问题:数据输出不稳定。
    - 解决方案:确保传感器已正确校准,并且避免在强电磁干扰环境中使用。
    - 问题:传感器无法响应中断请求。
    - 解决方案:检查中断控制寄存器配置是否正确,确保中断使能位已被设置。

    7. 总结和推荐


    总体而言,LPS22DF是一款高精度、低功耗、多功能的绝对压力传感器,特别适合应用于需要高精度和低功耗的应用场景。无论是便携设备还是工业级应用,LPS22DF都能提供可靠的压力测量功能。鉴于其卓越的性能和广泛的适用范围,强烈推荐将其用于需要高精度和低功耗的项目中。

LPS22DFTR参数

参数
输出类型 I²C,SPI
压力类型 绝对
最大工作压力 126KPa
工作压力范围 26KPa~126KPa
最大工作供电电压 3.6V
最小工作供电电压 1.7V
精度 ±0.007PSI (±0.05kPa)
通用封装 LGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LPS22DFTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LPS22DFTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 压力传感器 STMICROELECTRONICS LPS22DFTR LPS22DFTR数据手册

LPS22DFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
