VL53L0CXV0DH/1

产品分类: 光电传感器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 光学近程探测器, 2m感应距离, 表面贴装安装, 数字输出, 数字开关模式
供应商型号: VL53L0CXV0DH/1
供应商: 国内现货
标准整包数: 30

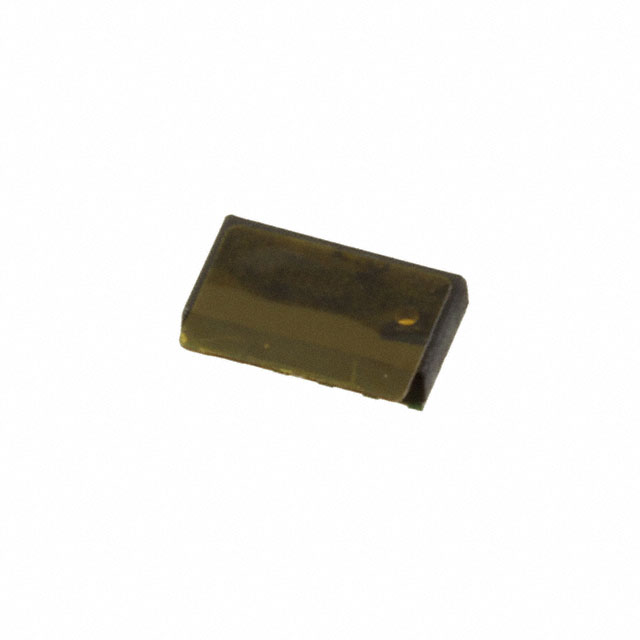

STMICROELECTRONICS 光电传感器 VL53L0CXV0DH/1

VL53L0CXV0DH/1概述

    # VL53L0X Time-of-Flight Ranging Sensor

    1. 产品简介


    基本介绍
    VL53L0X 是意法半导体(STMicroelectronics)推出的一款基于 Time-of-Flight 技术的激光测距模块,集成在一个极小的光学封装中。它集成了一个940 nm垂直腔面发射激光器(VCSEL)、VCSEL驱动器、先进嵌入式微控制器以及高精度测距传感器,可实现高精度距离测量。VL53L0X 具有小型化设计(4.4 x 2.4 x 1.0 mm),适合广泛的应用场景。
    主要功能
    - 精确测距:提供高达2米的绝对距离测量。
    - 不受反射率影响:能够独立于目标物体的反射率实现测距。
    - 眼安全设计:符合 IEC 60825-1:2014 第三版标准,为 Class 1 激光设备。
    - 简单集成:无需额外光学元件,单次回流焊安装,支持 I²C 接口。
    应用领域
    - 访问控制(系统激活与存在检测)
    - 机器人(碰撞避免、墙跟踪与悬崖检测)
    - 家用电器与智能家居
    - 库存管理与液位监测

    2. 技术参数


    封装与尺寸
    - 包装:光学LGA12
    - 尺寸:4.4 x 2.4 x 1.0 mm
    工作条件
    - 工作电压:2.6 至 3.5 V
    - 工作温度:-20 至 70°C
    红外发射器
    - 波长:940 nm
    接口
    - I²C:最高可达400 kHz,地址:0x52
    特殊功能
    - 能够补偿盖玻璃引起的光学串扰
    - 提供 XSHUT 和中断 GPIO 控制功能

    3. 产品特点和优势


    独特功能
    - 隐形发射:940 nm 的红外发射器完全不可见,确保了人眼安全性。
    - 高精度与稳定性:结合先进的单光子雪崩二极管(SPAD)技术,保证了测距的准确性与可靠性。
    - 多功能性:支持多种测距模式(单次测距、连续测距、定时测距),以及不同的测距配置文件(默认模式、高速模式、高精度模式、长程模式)。
    市场竞争力
    VL53L0X 在紧凑型设计的基础上实现了卓越的性能表现,尤其适用于对空间敏感且需要高精度测距的应用场合。其易于集成的特点大大降低了开发复杂度,使其在市场上具备显著的竞争优势。

    4. 应用案例和使用建议


    应用案例
    - 访问控制:通过检测人员的存在,自动触发门锁的开启或关闭。
    - 机器人:用于障碍物检测和路径规划。
    - 智能家居:测量房间内的物品位置,优化家电布局。
    使用建议
    - 在极端环境下(如低温或高温),需要进行温度校准以保持最佳性能。
    - 对于特定的保护盖玻璃,建议进行交叉校准以减少测量误差。
    - 若需更高精度,可以通过软件层面添加滤波算法,如滚动平均值或滞后机制。

    5. 兼容性和支持


    兼容性
    VL53L0X 支持与常见的 I²C 总线和设备无缝连接,与其他硬件平台具有良好的兼容性。其提供的 API 可帮助开发者快速集成到各类系统中。
    支持
    STMicroelectronics 提供详尽的技术文档与开发工具支持,用户可通过官方渠道获取最新的固件更新和技术资料。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否符合要求,重新校准温度和偏移参数。 |
    | 测量精度不足 | 进行交叉校准并调整测距模式至高精度配置。 |
    | 设备频繁出现错误代码 | 检查硬件连接是否正确,升级固件至最新版本。 |

    7. 总结和推荐


    综合评估
    VL53L0X Time-of-Flight 测距模块凭借其高精度、紧凑设计和丰富的功能,成为众多应用场景的理想选择。它的易用性、稳定性和广泛的适用性使其在市场上具有显著的竞争力。
    推荐使用
    强烈推荐开发者和技术工程师将 VL53L0X 用于需要高精度测距的项目中,特别是在空间受限且需要可靠性能的环境中。此外,通过利用 ST 提供的全面技术支持和资源,可以最大化地发挥该模块的潜力。

VL53L0CXV0DH/1参数

参数
光源 -
感应方式 -
响应时间 -
波长 -
最大工作供电电压 3.5V
最小工作供电电压 2.6V
输出类型 I²C
颜色感应 -
感应距离 200cm
长*宽*高 4.4mm*2.4mm*1mm
通用封装 LGA
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

VL53L0CXV0DH/1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VL53L0CXV0DH/1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 光电传感器 STMICROELECTRONICS VL53L0CXV0DH/1 VL53L0CXV0DH/1数据手册

VL53L0CXV0DH/1封装设计

查看详情并下载
Symbol
Footprint
3D Model
