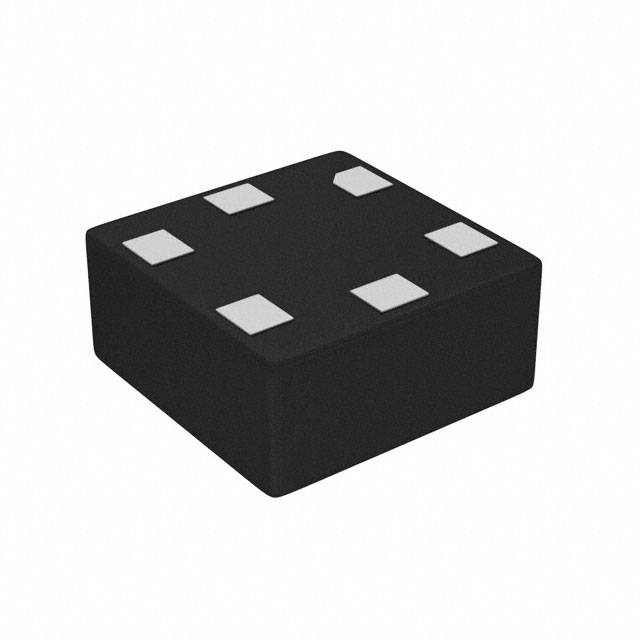

HTS221TR

产品分类: 湿度/温湿传感器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 温湿度传感器 表面贴装, 6引脚
供应商型号: MMU-HTS221TR-ER5GM8-PRVSK2
供应商: 海外现货
标准整包数: 14683
STMICROELECTRONICS 湿度/温湿传感器 HTS221TR

HTS221TR概述

    HTS221:数字湿度和温度传感器

    1. 产品简介


    HTS221是一款微型数字传感器,专门用于测量相对湿度和温度。它由意法半导体(STMicroelectronics)生产,适用于空调、空气净化、冰箱、可穿戴设备、智能家居自动化等多个领域。该传感器因其超小体积(2 x 2 x 0.9 mm)、低功耗(2 μA @ 1 Hz ODR)以及嵌入式16位ADC而广受欢迎。

    2. 技术参数


    - 湿度测量范围:0到100%相对湿度
    - 供电电压:1.7至3.6V
    - 低功耗模式:2 μA @ 1 Hz ODR
    - 输出数据率(ODR):可选频率范围1 Hz至12.5 Hz
    - 湿度灵敏度:0.004% rH/LSB
    - 湿度准确度:±3.5% rH(20至80% rH),±5% rH(0至100% rH)
    - 温度准确度:±0.5°C(15至40°C),±1°C(0至60°C)
    - 接口类型:SPI和I²C
    - 封装类型:HLGA-6L(2 x 2 x 0.9 mm)

    3. 产品特点和优势


    - 超小体积:采用HLGA-6L封装,尺寸仅为2 x 2 x 0.9 mm,适合各种紧凑型设备。
    - 高精度:湿度准确度为±3.5% rH(20至80% rH),温度准确度为±0.5°C(15至40°C)。
    - 低功耗:在1 Hz输出数据率下,仅需2 μA电流。
    - 多种通信接口:支持SPI和I²C接口,方便与不同类型的微控制器连接。
    - 工厂校准:传感器内部存储的系数可以用来将ADC 16位值转换为相对湿度或摄氏度,用户无需额外校准。

    4. 应用案例和使用建议


    HTS221传感器广泛应用于空调系统、空气净化器、冰箱、可穿戴设备及智能家居系统中。例如,在空调系统中,它可以监测室内环境湿度,从而实现精确控制。此外,在家庭健康监测设备中,也可以用于测量个人呼吸系统的湿度水平。
    使用建议:
    - 确保传感器周围的环境温度和湿度稳定,以获得最准确的数据。
    - 在组装过程中,注意焊接温度,确保传感器在稳定环境下重新吸湿后读数稳定。
    - 使用时应注意其支持的通信协议(SPI/I²C),以便于与微控制器正确通信。

    5. 兼容性和支持


    HTS221传感器兼容多种接口,包括SPI和I²C,使得其能够与大多数微控制器无缝对接。意法半导体提供详尽的技术支持文档,包括安装指南、焊接信息等,以帮助用户更好地理解和使用该传感器。

    6. 常见问题与解决方案


    - 问题1:传感器读数不稳定。
    - 解决办法:确保传感器周围环境温度和湿度保持恒定,必要时对传感器进行校准。

    - 问题2:传感器功耗过高。
    - 解决办法:检查传感器配置参数,适当降低输出数据率(ODR),以减少功耗。

    7. 总结和推荐


    HTS221是一款高性能、低功耗的数字湿度和温度传感器,具有高精度、低功耗等特点。由于即将停产且不推荐用于新设计项目,推荐选择其替代品如Sensirion公司的SHT40-AD1B。如果你已经选择了HTS221并计划继续使用,建议参考制造商提供的技术文档,确保最佳性能。对于新设计项目,强烈推荐考虑替代产品以避免未来可能的技术问题。

HTS221TR参数

参数
湿度范围 0%RH~100%RH
最大工作供电电压 3.6V
最小工作供电电压 1.7V
输出 16b
精度 ±4.5% RH
输出类型 I²C,SPI
灵敏度 -
响应时间 10s
长*宽*高 2mm*2mm*900μm
通用封装 HLGA-6L
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HTS221TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

HTS221TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 湿度/温湿传感器 STMICROELECTRONICS HTS221TR HTS221TR数据手册

HTS221TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
