UTS7106P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 6芯, 面板安装, 压接, IP68,IP69K
供应商型号: 191232
供应商: 海外现货
标准整包数: 1

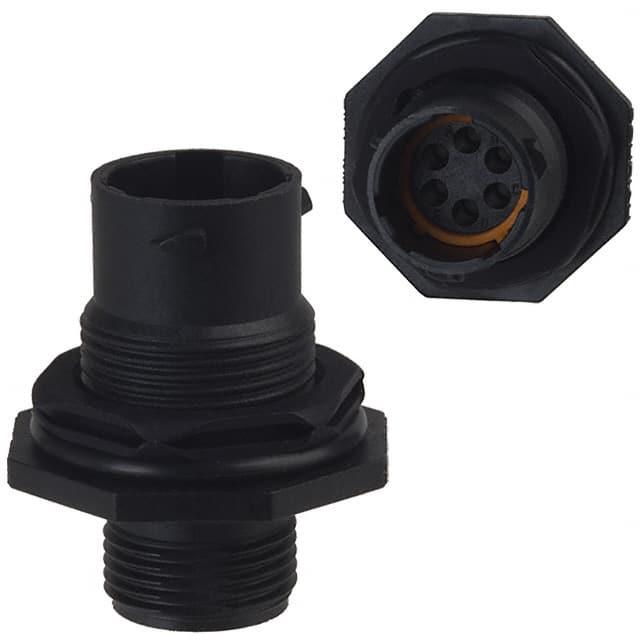

SOURIAU-SUNBANK 圆形连接器 UTS7106P

UTS7106P概述

    # UTS防水连接器:你的首选防水解决方案

    产品简介


    UTS 是一款工业级圆形多芯连接器系列,提供防水性能高达 IP68 和 IP69K 的塑料连接器,并配备了快速锁紧系统。作为知名 TRIM TRIO® 连接器系统的最新成员,UTS 提供三种壳体尺寸和九种触点排列组合选择,适用于多种高要求的应用场景。
    关键词:快速 - 安全 - 高性能
    "UTS" 的设计旨在应对严苛的工作环境,确保连接的可靠性和稳定性,广泛应用于交通控制、气象测量系统、风力发电设备及医疗等领域。

    技术参数


    尺寸和规格
    - 壳体尺寸:三种尺寸(10、12、14)
    - 触点数量:3 至 19 个触点可选
    - 触点类型:针型接触件和插座接触件
    - 电缆范围:2.5mm 至 14mm
    - 额定电压:250V 或 125V(具体视型号而定)
    性能参数
    - 耐久性:250 次插拔循环
    - 绝缘电阻:≥ 5000 MΩ
    - 测试电压:2000 VAC
    - 操作温度:-40°C 至 +105°C
    - 密封等级:IP68/IP69K 动态密封
    - 阻燃等级:UL94V0 和 NFF16101 级别 2
    工作环境
    - 能够承受高压水枪清洗
    - 防尘、防水性能优异,适合动态工况
    - 具备紫外线和盐雾抗性

    产品特点和优势


    1. 快速锁定系统
    UTS 提供便捷的快速锁紧功能,减少安装时间和操作复杂度,尤其适合复杂安装环境。

    2. 高密封性能
    即使在动态情况下也能保持 IP68/IP69K 密封等级,完全防尘防水,特别适合恶劣环境。
    3. 模块化触点设计
    支持多种触点样式(针式、插座式),用户可根据需求选择不同触点配置,并实现混合式设计。
    4. 低安装成本
    减少组件数量,集成电缆接头,降低总体成本。
    5. 广泛的适用性
    适用于交通、能源、医疗等多个行业,满足多样化的需求。

    应用案例和使用建议


    应用场景
    - 隧道通风系统:用于连接风机控制器和传感器。
    - 交通信号灯控制:为信号灯提供稳定可靠的电源连接。
    - 气象站监测设备:抵御极端天气条件下的数据传输。
    使用建议
    - 在极端环境中使用时,定期检查密封件完整性。
    - 对于频繁插拔的情况,建议选用更耐用的机械加工触点版本。
    - 在高温或低温环境下,可选配特殊材料的外壳以提升性能。

    兼容性和支持


    UTS 系列连接器与其他 TRIM TRIO® 产品兼容,用户可以灵活组合不同组件构建完整解决方案。厂商提供全面的技术支持,包括样品交付、定制开发和现场服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 确保锁紧环对准并旋转到位 |
    | 密封效果不佳 | 更换新的 O 形圈和密封帽 |
    | 触点接触不良 | 清洁触点并确认插针方向正确 |

    总结和推荐


    UTS 系列防水连接器以其卓越的性能、灵活的设计和广泛的适用性,在工业连接器市场上占据了重要地位。无论是需要快速部署还是长期稳定的高可靠性连接,UTS 都是理想的选择。
    推荐指数:★★★★★
    适合各种工业应用场景,特别是对密封性和耐用性要求较高的场合。
    通过以上分析,我们可以明确 UTS 是一款值得信赖的产品,强烈推荐给需要高性能防水连接解决方案的用户。

UTS7106P参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 6pin
触头镀层 - 配接 -
长*宽*高 33.9mm(长度)*27mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

UTS7106P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS7106P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS7106P UTS7106P数据手册

UTS7106P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 104.8785
10+ ¥ 99.6131
50+ ¥ 96.6177
100+ ¥ 93.7179
250+ ¥ 90.9031
库存: 299
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 104.87
