UTS712E10P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 10芯, 面板安装, 焊接, IP68,IP69K
供应商型号: TU-UTS712E10P
供应商: 海外现货
标准整包数: 1

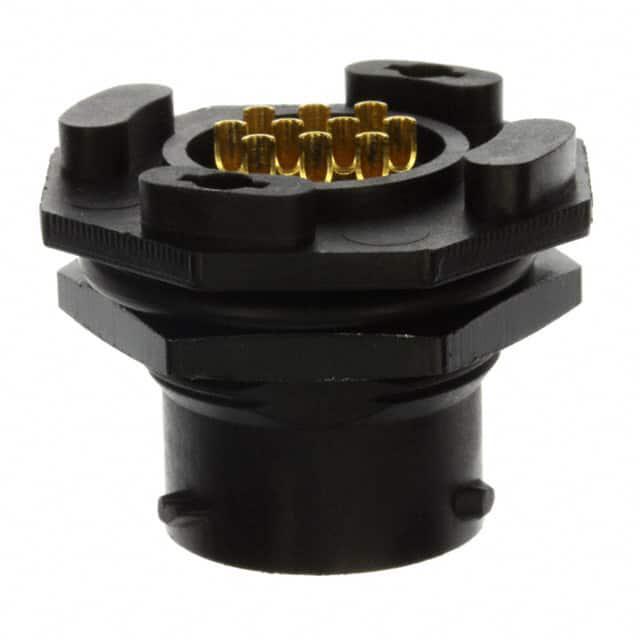

SOURIAU-SUNBANK 圆形连接器 UTS712E10P

UTS712E10P概述

    电子元器件产品技术手册:UTS Hi Seal with PC Tail Contacts

    1. 产品简介


    UTS Hi Seal with PC Tail Contacts 是一款专为恶劣环境设计的耐用型电子连接器,适用于工业自动化、交通运输、机器人技术等领域。它采用塑料外壳,具备高防护等级(IP68/IP69K),适用于潮湿、腐蚀性环境以及狭小空间。该连接器配有PC尾端接触件,适用于波峰焊接工艺,确保了可靠的机械固定。

    2. 技术参数


    - 材料与结构
    - 外壳及后壳:热塑性UL94-V0等级
    - 插件:弹性体
    - 接触件:铜合金镀金;其他电镀可定制
    - 循环耐久性:≥250次插拔
    - 振动测试:符合CEI 60512-4标准
    - 热冲击测试:符合MIL-STD1344方法1003
    - 电气特性
    - 最大电流(每接点):
    - 尺寸16:13A
    - 尺寸20:7.5A
    - 绝缘电阻:≥5000 MΩ (500Vdc, 25°C)
    - 测试电压:
    - 尺寸20:1500 Vac
    - 尺寸16:2300 Vac
    - 工作电压:
    - 尺寸20:600 V
    - 尺寸16:1000 V
    - 环境适应性
    - 温度范围:-40°C至+105°C
    - 盐雾试验:500小时无锈蚀
    - 防水等级:
    - 动态IP68(一周水中)
    - 动态IP69K(按DIN 40050)
    - 紫外线耐久性:无机械损伤,颜色变化不超过ISO4892标准
    - 符合RoHS标准,符合中国SJ/T1166-2006标准

    3. 产品特点和优势


    - 高度耐用:提供高达250次的插拔寿命,适用于频繁操作的环境。
    - 防水防尘:具有出色的IP68/IP69K防护等级,适合极端湿度和灰尘环境。
    - 抗腐蚀:盐雾试验证明其在恶劣环境下的长期可靠性。
    - 波峰焊兼容性:通过波峰焊工艺实现高效安装。
    - UV耐久性:暴露五年后仍保持机械性能和外观稳定性。
    - 广泛适用性:提供多种尺寸和接口类型,满足不同应用需求。

    4. 应用案例和使用建议


    - 应用场景
    - 主动转向系统:适用于汽车电子系统的高可靠连接。
    - 泄漏检测:在工业环境中监控泄漏情况。
    - 户外气象站:适应极端气候条件。
    - 机器人技术:在狭小空间内实现可靠的电气连接。
    - 道路交通管理:用于复杂的城市交通系统。

    - 使用建议
    - 在安装时,应确保连接器的PC尾端接触件正确插入,以保证电气连接的可靠性。
    - 由于其高防水等级,安装时需确保密封件的完整性。
    - 对于频繁振动的应用环境,建议进行额外的机械加固措施。

    5. 兼容性和支持


    - 兼容性:与多种电子设备和模块兼容,具体取决于应用需求。
    - 技术支持:制造商提供详细的技术文档和客户支持服务,确保用户能够顺利进行安装和维护。

    6. 常见问题与解决方案


    - 问题1:安装过程中接触件松动怎么办?
    - 解决方案:检查接触件是否完全插入,确保锁定机制正常工作。
    - 问题2:在高温环境下,连接器出现故障怎么办?
    - 解决方案:确认连接器的温度等级是否符合应用要求,必要时进行热保护措施。
    - 问题3:连接器表面变色怎么办?
    - 解决方案:检查是否暴露于强烈紫外线,采取遮阳措施并定期清洁维护。

    7. 总结和推荐


    UTS Hi Seal with PC Tail Contacts 是一款高性能的电子连接器,适用于各种恶劣环境。其出色的防水、防尘、防腐蚀性能以及高循环寿命使其成为工业自动化、机器人技术和交通管理系统等领域的理想选择。结合其易于安装和维护的特点,强烈推荐此产品给需要高可靠性的项目。

UTS712E10P参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 4.5A
外壳材料 Polyamide (PA),Nylon
针脚数 10pin
触头镀层 - 配接
长*宽*高 31.8mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS712E10P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS712E10P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS712E10P UTS712E10P数据手册

UTS712E10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
