JMXFH1G06MSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, JMX系列, 6芯, 电缆安装, 焊接, IP50, IP68
供应商型号: N-JMXFH1G06MSUDSU
供应商: 云汉优选
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 JMXFH1G06MSUDSU

JMXFH1G06MSUDSU概述


    产品简介

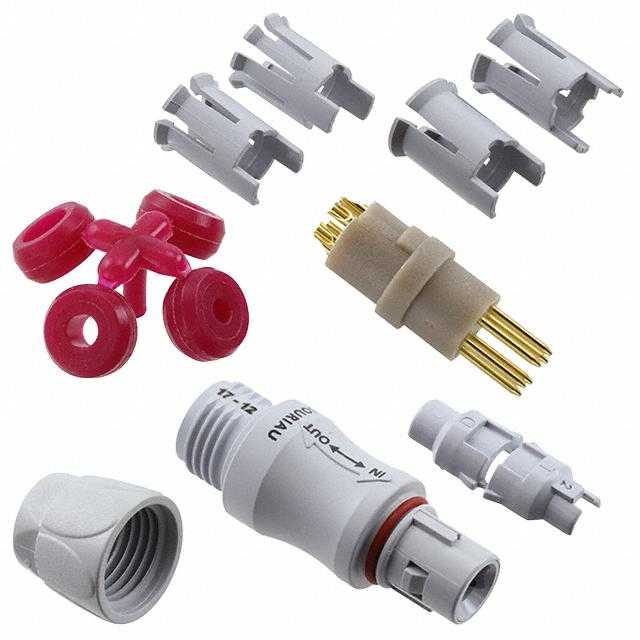

    本电子元器件为插头连接器,型号为Souriau JMX FH 1 G系列,属于标准版本插头,尺寸为1,配备了电缆夹。这类连接器广泛应用于工业控制、自动化设备、通信系统以及医疗设备等领域,用于实现电气设备间的可靠连接。插头连接器的设计使其能够承受恶劣的工作环境,保证在各种应用场合下保持稳定的连接性能。

    技术参数


    电气特性
    - 绝缘电阻:>500MΩ(符合ANSI-EIA-364-D方法21)
    - 最大电流额定值:参见绝缘子图
    - 连接器测试电压:参见绝缘子图
    - 工作电压:参见绝缘子图
    物理特性
    - 最大导线直径:参见绝缘子图
    - 电缆直径:3.5mm至7.5mm
    - 安装形式:卡入式
    - 材料:PEIULTEM、PEEK等
    环境适应性
    - 耐久性:2000次插拔循环(符合IEC 60512-5测试9a)
    - 冲击试验:掉落高度750mm(符合IEC 60512测试7b)
    - 防护等级:连接状态时IP68;未连接状态时IP50(符合IEC 60529)
    - 温度范围:-40°C至+125°C
    - 灭菌试验:200个周期(符合ISO 17665-1标准)
    - 生物相容性:符合USP Class VI / ISO 10993标准

    产品特点和优势


    1. 高可靠性:该连接器经过严格的机械和电气测试,确保在严苛环境中长期稳定运行。
    2. 多用途设计:适用于广泛的工业和通信领域,如自动化设备、工业控制、医疗设备等。
    3. 环境适应性强:达到IP68防护等级,适用于水下及极端天气条件。
    4. 易于安装和维护:采用卡入式设计,方便快速安装和拆卸。
    5. 环保材料:所用材料符合RoHS和REACH标准,对环境友好。

    应用案例和使用建议


    应用案例
    - 工业自动化:在工厂自动化生产线中,用于连接传感器、执行器及其他控制设备,确保信号传输的可靠性。
    - 通信系统:在通信基站、服务器机房等场景中,用于连接各种通信模块,提高系统的可靠性和稳定性。
    - 医疗设备:在医疗器械中,如监护仪、透析机等,用于连接各类传感器和监测设备,确保医疗安全。
    使用建议
    - 在使用前仔细阅读技术手册,特别是关于电缆直径和导线规格的要求。
    - 定期检查连接器的密封性能,确保其在潮湿环境下正常工作。
    - 避免将连接器暴露于极端高温或低温环境中,以免影响其使用寿命。

    兼容性和支持


    - 兼容性:该连接器适用于不同品牌和型号的电缆,可选择合适的电缆直径进行连接。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方法:确保连接器正确插入,电缆规格符合要求;定期检查连接器的清洁度和密封性。
    2. 问题:连接器出现故障
    - 解决方法:首先检查是否有过载情况发生,再确认连接器是否正确安装和连接;如有必要,请联系厂商获取技术支持。
    3. 问题:信号传输不稳定
    - 解决方法:检查连接器是否受潮或受到物理损伤;更换受损的连接器或重新接线以恢复信号传输的稳定性。

    总结和推荐


    Souriau JMX FH 1 G系列插头连接器是一款性能卓越、应用广泛的连接解决方案。其坚固耐用的设计和广泛的适用性使其成为众多行业领域的首选。结合其出色的环境适应性和高可靠性,非常适合在严苛的工作条件下使用。因此,强烈推荐使用这款连接器,尤其是在需要高度可靠的信号传输和电源连接的应用中。

JMXFH1G06MSUDSU参数

参数
外壳材料 Polyether Imide(PEI)
针脚数 6pin
触头镀层 - 配接
类型 公引脚,圆形连接器,插头
颜色 浅灰色
端接 -
额定电流 6A
安装方式 自由悬挂
应用等级 仪表级,医疗级,工业级
零件状态 在售

JMXFH1G06MSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G06MSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G06MSUDSU JMXFH1G06MSUDSU数据手册

JMXFH1G06MSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
