JMXFH1G08MSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, JMX系列, 8芯, 电缆安装, 焊接, IP50, IP68
供应商型号: N-JMXFH1G08MSUDSU
供应商: 云汉优选
标准整包数: 1

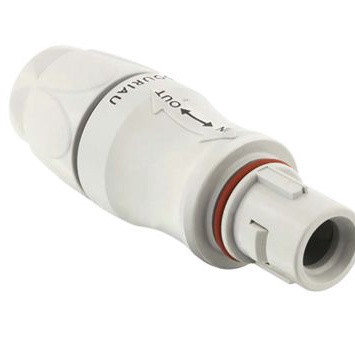

SOURIAU-SUNBANK 圆形连接器 JMXFH1G08MSUDSU

JMXFH1G08MSUDSU概述

    Souriau JMX 系列连接器技术手册

    1. 产品简介


    Souriau JMX 系列连接器是专为高可靠性工业应用设计的高性能电缆连接器。它们主要应用于汽车、航空航天、军事和工业自动化等领域。这些连接器具有强大的防水防尘能力,并能在极端环境下保持稳定的电气性能。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 1 |
    | 壳体类型 | FH 插头 |
    | 接触布局 | 见绝缘子图纸 |
    | 接触类型 | M (公),F (母) |
    | 接触方式 | S (焊接),C (压接) |
    | 填充材料 | PEIULTEM (半套管),PEEK (绝缘子) |
    | 绝缘电阻 | >500MΩ(符合 ANSI-EIA-364-D Method 21) |
    | 最大电流 | 见绝缘子图纸 |
    | 连接器测试电压 | 见绝缘子图纸 |
    | 工作电压 | 见绝缘子图纸 |
    | 最大导线尺寸 | 见绝缘子图纸 |
    | 电缆直径 | 3.5mm 至 7.5mm |
    | 耐久性 | 2000 次插拔循环(符合 IEC 60512-5 Test 9a) |
    | 冲击 | 750mm 高度下掉落(符合 IEC 60512 Test 7b) |
    | 保护等级 | 插合状态:IP 68(符合 IEC 60529);未插合状态:IP 50 |
    | RoHS 和 REACH 合规 | 是 |
    | 工作温度 | -40°C 至 125°C |
    | 自动灭菌 | 200 次循环(符合 ISO 17665-1) |
    | 生物相容性 | 所有壳体部件符合 USP Class VI / ISO 10993 |

    3. 产品特点和优势


    - 高性能绝缘材料:采用 PEIULTEM 和 PEEK 材料,确保高温环境下的电气性能稳定。
    - 坚固耐用:通过 2000 次插拔循环测试,具有出色的耐久性和抗冲击性能。
    - 优异的防护能力:符合 IP 68 和 IP 50 的防护标准,适用于恶劣环境。
    - 兼容性强:可选择多种颜色编码,便于识别不同规格的连接器。
    - 广泛的适用性:适用于汽车、航空航天、军事和工业自动化等多种应用领域。

    4. 应用案例和使用建议


    - 应用案例:这些连接器常用于航空航天飞行器的电力传输系统,确保在极端环境下依然能够可靠工作。
    - 使用建议:在使用前务必检查连接器是否匹配相应的电缆尺寸,以避免损坏接触点。同时,应定期进行绝缘电阻和连接器测试电压的检测,以确保连接器的正常运行。

    5. 兼容性和支持


    - 兼容性:该系列连接器与同品牌其他型号和标准尺寸的连接器兼容,方便替换和扩展。
    - 支持:Souriau 提供全面的技术支持和维护服务,包括产品选型、安装指导和故障排查等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常插合 | 检查是否有异物阻碍,重新清理后再尝试 |
    | 绝缘电阻低于标准值 | 检查接触点是否氧化或受损,必要时更换接触点 |
    | 插拔过程中出现卡顿 | 清理连接器内外部杂质,确保接触面干净 |

    7. 总结和推荐


    Souriau JMX 系列连接器凭借其优异的性能和广泛的适用性,在高可靠性工业应用中表现卓越。无论是其强大的防水防尘能力还是出色的电气性能,都使得它成为许多关键领域的理想选择。强烈推荐在需要高性能连接器的应用场合中使用此产品。

JMXFH1G08MSUDSU参数

参数
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 浅灰色
端接 焊盘
额定电流 5A
外壳材料 Polyetherimide (PEI)
针脚数 8pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G08MSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G08MSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G08MSUDSU JMXFH1G08MSUDSU数据手册

JMXFH1G08MSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 30.475 ¥ 259.0375
10+ $ 28.428 ¥ 241.638
库存: 17
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1036.15
