UTS71832P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 标准圆形连接器, UTS系列, 32芯, 锁紧螺母, 压接
供应商型号: UTS71832P
供应商: 国内现货
标准整包数: 1

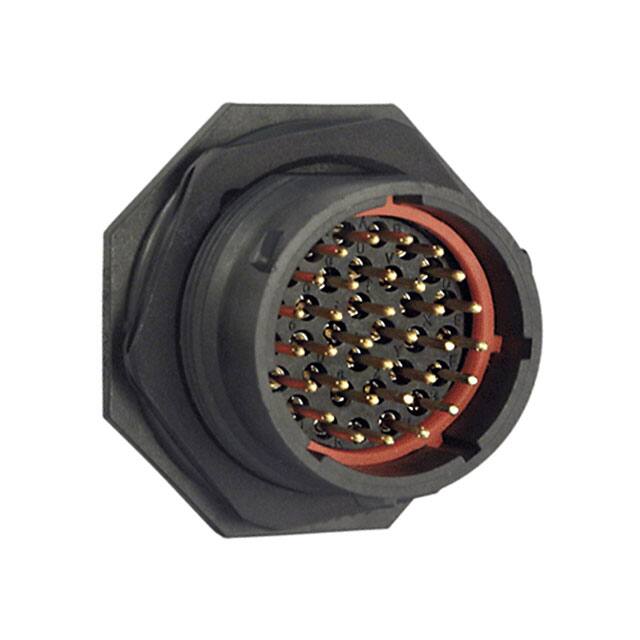

SOURIAU-SUNBANK 圆形连接器 UTS71832P

UTS71832P概述

    UTS 系列电子元器件产品技术手册

    产品简介


    UTS 系列是多用途的电子连接器系统,适用于广泛的工业应用。该系列产品提供了从盒式插座到电缆连接的各种连接选项,并支持多种线缆连接方式(如压接、焊接和螺丝端子)。UTS 系列采用塑料外壳设计,能够承受工业环境下的恶劣条件。此外,UTS 系列还包含了 Cat5e 的 RJ45 版本,以满足日益增长的网络需求。总体来说,UTS 系列集成了耐用性、环境适应性和电气安全性,使其成为各种苛刻应用的理想选择。

    技术参数


    - 环境耐受性:
    - IP 等级:UTS 系列达到 IP68/IP69K(插合状态),即使在动态条件下也保持密封状态。
    - UV 耐受性:UTS 系列具有出色的 UV 抗性,在自然环境中暴露五年后无机械退化或颜色显著变化。
    - 极端温度:工作温度范围为 -40°C 到 +105°C。

    - 电气特性:
    - 额定电流与工作电压:最大额定电流根据接触尺寸不同而异,最高可达 25A。
    - 阻燃等级:UL94-V0(除 UTS Hi Seal 外);UL94-HB(仅 UTS Hi Seal)。

    - 机械特性:
    - 耐久性:每个连接器可承受 250 次插拔操作。
    - 振动耐受性:通过 CEI 60512-4 测试,频率范围为 10 到 2000 Hz。

    - 接触方式:
    - 支持多种接触形式,包括压接、焊接和螺丝端子。
    - 接触类型包括 Solder contacts、PCB contacts 和 Coaxial contacts 等。


    产品特点和优势


    - 耐用性强:每个连接器经过严格的机械测试,确保高耐久性。
    - UV 抗性:优异的 UV 抗性,能够在户外长期使用而不发生劣化。
    - 安全合规性:UL/IEC 标准认证,确保产品符合北美和国际标准。
    - 防水防尘:IP68/IP69K 等级提供卓越的防护能力。
    - 多功能性:支持多种安装方式和接触类型,灵活适应不同的应用需求。

    应用案例和使用建议


    - 案例:UTS 系列广泛应用于工业自动化、网络设备、医疗设备和军事通信等领域。例如,在一个需要保护昂贵电子设备免受环境影响的应用场景中,UTS 系列可以确保电缆连接器即使在非插合状态下仍然保持密封,从而提供可靠的防水防尘保护。
    - 建议:为了最大化 UTS 系列的性能和可靠性,应严格按照技术手册中的装配指南进行安装。对于某些特殊应用,如需要更高的防水等级,可以选择 UTS Hi Seal 版本。

    兼容性和支持


    - 兼容性:UTS 系列与多种电缆和连接器配件兼容,用户可以根据具体需求选择合适的组件。
    - 支持服务:制造商提供了详尽的技术支持文档和售后服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题 1:如何选择合适的接触类型?
    - 解答:参考 UTS 布局指南,根据电缆尺寸和电流要求选择相应的接触类型。例如,如果需要处理大电流,可以选择压接接触类型。

    - 问题 2:如何确保插头与插座的正确连接?
    - 解答:使用 UTS 系列的卡口式耦合系统,只需轻轻旋转耦合环即可实现可靠连接。连接时会有明显的“咔嚓”声,确认连接到位。

    总结和推荐


    综上所述,UTS 系列以其卓越的耐用性、UV 抗性、电气安全性和多功能性,成为了各种工业和商业应用的理想选择。其广泛的适用范围和严格的质量控制保证了产品的高性能和可靠性。强烈推荐使用 UTS 系列连接器,特别是在需要高性能和高可靠性的应用场景中。

UTS71832P参数

参数
外壳材料 Thermoplastic
针脚数 32pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 5A
长*宽*高 33.9mm(长度)*41.3mm(高度)
安装方式 隔板安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装

UTS71832P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS71832P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS71832P UTS71832P数据手册

UTS71832P封装设计

查看详情并下载
Symbol
Footprint
3D Model
