8MQ2M1220ANE

厂牌: SOURIAU-SUNBANK
产品描述:
供应商型号: 3874282
供应商: 海外现货
标准整包数: 1

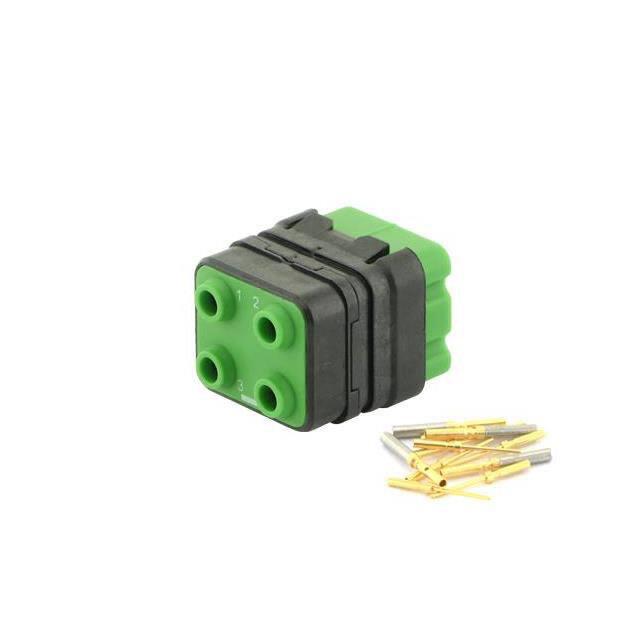

SOURIAU-SUNBANK 背板连接器 - ARINC 插件 8MQ2M1220ANE

8MQ2M1220ANE概述

    电子元器件产品技术手册

    产品简介


    产品类型:Souriau系列8MQ模块,专为高可靠性和严苛环境下的应用而设计。
    主要功能:用于实现电力传输和信号传输。该模块可以提供多种接触点数量的选择,满足不同的电路连接需求。
    应用领域:广泛应用于航空航天、国防军工、轨道交通、工业自动化等领域,特别是在需要高可靠性连接器的应用场合。

    技术参数


    - 电压证明测试(海平面):
    - #22:1300 V r.m.s.
    - #20/#16/#12/#8(Q):1500 V r.m.s.
    - 绝缘电阻:≥5000 MΩ
    - 气候序列:-55°C/+175°C
    - 流体耐受性:符合EN4165-001标准
    - 接触保持力:
    - #22:44 N
    - #20:67 N
    - #16/#12/#8/#8Q:110 N
    - 重量(克):
    - 20-22:4.32(公头模块),6.81(母头模块)
    - 12-20:4.36(公头模块),6.06(母头模块)
    - 08-16:5.16(公头模块),6.63(母头模块)
    - 04-12:5.29(公头模块),6.19(母头模块)
    - 99-01:4.96(公头模块),6.69(母头模块)
    - 99-10:4.46(公头模块),6.08(母头模块)
    - 09-36:3.89(公头模块),5.69(母头模块)
    - 01-08:6.70(公头模块),10.96(母头模块)
    - 01L28:7.60(公头模块),10.13(母头模块)

    产品特点和优势


    1. 高可靠性:通过严格的电压证明测试和流体耐受性测试,确保在极端环境下的稳定性能。
    2. 多功能性:可提供不同数量的接触点选择,以适应各种不同的电路连接需求。
    3. 高接触保持力:提供优异的机械稳定性,防止意外断开。
    4. 轻量化设计:根据具体型号,模块的重量有所变化,便于集成到紧凑空间中。
    5. 高标准认证:符合EN4165/BACI10BC/ARINC 809标准,确保其在关键领域的广泛应用。

    应用案例和使用建议


    - 航空航天:在飞机、卫星等设备上,8MQ模块用于实现高可靠的电力和信号传输。在使用时,建议定期进行维护检查,确保其长期性能稳定。

    - 轨道交通:在高速列车及其他轨道交通工具中,8MQ模块用于连接控制系统的各个部件。建议使用前进行充分的环境适应性测试,以确保模块在复杂电磁环境下正常工作。

    兼容性和支持


    - 兼容性:Souriau 8MQ模块设计符合EN4165标准,易于与其他标准模块接口对接。
    - 厂商支持:Souriau公司提供全面的技术支持和售后服务,包括产品定制、安装指导和技术咨询等服务。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查接触点是否有腐蚀或磨损,必要时更换新的接触点。

    - 问题2:无法达到额定电压
    - 解决方案:确认接线正确,检查模块是否经过适当的电压证明测试。

    - 问题3:模块过热
    - 解决方案:确保良好的散热条件,适当降低负载或增加散热措施。

    总结和推荐


    Souriau系列8MQ模块是一款高性能的电力和信号传输连接器,在航空航天、轨道交通等多个关键领域中表现卓越。其出色的电气性能、高接触保持力和轻量化设计使其成为市场上极具竞争力的产品之一。我们强烈推荐在涉及高可靠性要求的应用中选用这款模块。
    如需了解更多详细信息或技术支持,请访问Souriau官方网站:[WWW.SOURIAU.COM](http://WWW.SOURIAU.COM)

8MQ2M1220ANE参数

参数
零件状态 在售
包装方式 散装

8MQ2M1220ANE厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8MQ2M1220ANE数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 背板连接器 - ARINC 插件 SOURIAU-SUNBANK 8MQ2M1220ANE 8MQ2M1220ANE数据手册

8MQ2M1220ANE封装设计

查看详情并下载
Symbol
Footprint
3D Model
