JMXHH1G02FSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, JMX系列, 2芯, 正面安装, 焊接, IP68
供应商型号: ET-2760239
供应商: 海外现货
标准整包数: 1

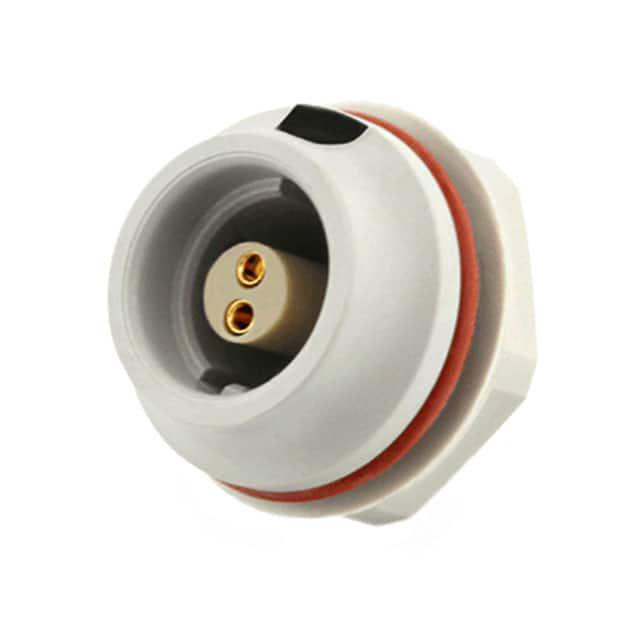

SOURIAU-SUNBANK 圆形连接器 JMXHH1G02FSUDSU

JMXHH1G02FSUDSU概述

    Souriau JMX 系列前装式插座技术手册

    产品简介


    Souriau 的 JMX 系列前装式插座是一种高可靠性的连接器,适用于各种工业应用。该产品主要用于机械、航空、国防、通讯及交通运输行业。其独特的设计使其在严苛环境中依然保持稳定的工作状态。

    技术参数


    JMX 系列前装式插座的技术规格如下:
    - 电气特性
    - 最大电流:根据绝缘体图查阅
    - 绝缘电阻:>500MΩ(ANSI-EIA-364-D 方法 21)
    - 测试电压:根据绝缘体图查阅
    - 工作电压:根据绝缘体图查阅
    - 耐久性:2000 次插拔循环(符合 IEC 60512-5 测试 9a)
    - 冲击测试:高度 750 mm(IEC 60512 测试 7b)
    - 防护等级:IP68(符合 IEC 60529,在 1 bar 下连续一周)
    - 物理特性
    - 最大面板厚度:8 mm(0.31 英寸)
    - 面板切割尺寸:最大厚度 8 mm
    - 壳体类型:HH(前装式插座)
    - 键控:G
    - 接触布局:详见绝缘体图
    - 材料:壳体(PEI-ULTEM),螺母(聚酰胺-PA6),密封圈(硅胶)
    - 环境特性
    - 操作温度范围:-20°C 至 100°C(-4°F 至 212°F)
    - 生物相容性:符合 USP Class VI / ISO 10993

    产品特点和优势


    1. 高可靠性:经过严格的耐久性测试和冲击测试,确保在极端条件下正常工作。
    2. 防护等级高:达到 IP68 标准,能够防止灰尘和水的侵入。
    3. 材料优良:采用 PEI-ULTEM 和聚酰胺材料,保证长期稳定性。
    4. 多种型号选择:提供多种接触布局和颜色编码选项,满足不同应用需求。

    应用案例和使用建议


    JMX 系列前装式插座广泛应用于机械设备、飞机制造、军事装备、通讯设备及交通设施等领域。在实际使用过程中,应注意以下几点:
    1. 在安装时确保正确的接触布局和键控,以避免接错。
    2. 定期检查连接器的磨损情况,及时更换损坏部件。
    3. 根据具体应用选择合适的工作电压和电流等级。

    兼容性和支持


    - 兼容性:JMX 系列前装式插座可以与同类 Souriau 产品或其他品牌的连接器兼容。
    - 技术支持:Souriau 提供详尽的产品手册和技术支持,用户可以通过官网获得最新信息和帮助。

    常见问题与解决方案


    1. 问题:插拔次数超过推荐值导致接触不良。
    - 解决方案:按照制造商的推荐进行更换,避免过度使用。
    2. 问题:连接器内部进水导致短路。
    - 解决方案:确保防护等级,定期检查防水措施的有效性。
    3. 问题:操作温度超出推荐范围。
    - 解决方案:在合适的温度范围内使用,必要时采取隔热措施。

    总结和推荐


    综上所述,Souriau JMX 系列前装式插座是一款具有高可靠性和广泛应用前景的连接器产品。它在工业领域的应用非常广泛,不仅具备出色的电气性能,还能适应各种严苛环境。强烈推荐给需要高性能连接器的用户。

JMXHH1G02FSUDSU参数

参数
类型 Female Sockets,Push-Pull,Receptacle
颜色 浅灰色
端接 焊盘
额定电流 10A
外壳材料 Polyetherimide (PEI)
针脚数 2pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXHH1G02FSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXHH1G02FSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXHH1G02FSUDSU JMXHH1G02FSUDSU数据手册

JMXHH1G02FSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
