UTS6JC14E5S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: 圆形连接器,插头,母插口 5pin Polyamid(PA),Nylon 12A 金 黑色 支架安装,自由悬挂
供应商型号: TS-UTS6JC14E5S
供应商: 海外现货
标准整包数: 1

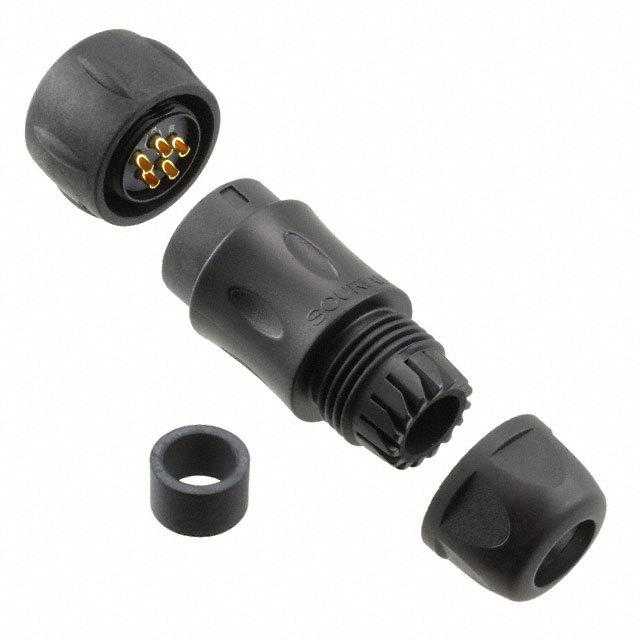

SOURIAU-SUNBANK 圆形连接器 UTS6JC14E5S

UTS6JC14E5S概述

    # UTS Hi Seal 技术手册

    产品简介


    UTS Hi Seal 是一种轻型工业塑料圆形连接器,与MIL-DTL-26482标准兼容,提供动态IP68/IP69K防水保护,即使在连接(mated)和未连接(unmated)的状态下也是如此。这种连接器适用于各种环境条件,如湿度大、浸没环境、气象测量系统、交通控制和视频监控等应用场合。

    技术参数


    环境参数
    - 操作温度:-40°C 至 +105°C
    - 密封性:动态IP68,可在水下浸泡一周,压力为1巴;动态IP69K,符合DIN 40050标准
    - 盐雾试验:耐受500小时盐雾
    - UV抵抗力:5年自然环境下无机械损伤和颜色重要变化,符合ISO4892标准
    - 符合RoHS标准,并符合中国SJ/T1166-2006标准
    材料
    - 外壳和后壳材料:UL94-V0级热塑性塑料
    机械性能
    - 耐用性:可进行250次插拔操作
    - 振动耐受性:符合CEI 60512-4标准,10至2000 Hz正弦振动
    - 热冲击:经5个循环,30分钟内从-40°C至105°C,符合MIL-STD1344方法1003标准
    电气性能
    - 每个接触点的最大电流:尺寸16:13A;尺寸20:7.5A
    - 绝缘电阻:≥ 5000 MΩ(500Vcc,25°C)
    - 测试电压:1500 Veff(尺寸20),2300 Veff(尺寸16)
    - 工作电压:600V(尺寸20),1000V(尺寸16)
    接触排布
    - 尺寸8、10、12、14、18提供不同数量和直径的接触点

    产品特点和优势


    1. 高防水等级:UTS Hi Seal 在连接和未连接状态下都能达到IP68/IP69K的防水等级,确保在任何环境条件下都能正常运行。
    2. 互换性与兼容性:与MIL-DTL-26482等标准兼容,设计与现有解决方案兼容,易于集成到现有的设备中。
    3. 耐腐蚀性与UV抵抗力:提供出色的抗腐蚀性和耐紫外线性能,适用于各种恶劣环境。
    4. 快速安全锁定系统:采用卡口式连接器,实现快速且可靠的连接。
    5. 环境友好:产品符合RoHS标准,并符合中国的RoHS等效标准,减少对环境的影响。
    6. 可视化识别:提供彩色环,方便安装和识别不同的连接器。

    应用案例和使用建议


    UTS Hi Seal 适用于各种严苛的环境条件,例如湿地、仪表系统、气象测量系统、交通控制和视频监控等。为了更好地利用这些连接器,建议用户根据具体的应用需求选择合适的尺寸和接触点数量。此外,在安装过程中应严格按照手册中的指导步骤操作,以确保连接器能够正常工作并长期稳定可靠。

    兼容性和支持


    UTS Hi Seal 连接器设计与MIL-DTL-26482等标准兼容,可与其他现有标准接口的产品配合使用。Souriau公司为其提供技术支持和维护服务,用户可通过其官方网站获取更多资料和联系客服支持。

    常见问题与解决方案


    1. 如何正确连接和断开UTS Hi Seal?
    - 确保按照手册中的指示正确安装和拆卸连接器,使用专用工具进行操作,避免损坏。

    2. 如何应对盐雾和湿气?
    - 使用配套的密封圈,确保连接器的密封性能,定期检查密封圈的状态,必要时更换。
    3. 如何判断连接器的工作状态?
    - 定期检查绝缘电阻,确保其值高于规定的最小值。若发现异常,及时更换连接器。

    总结和推荐


    UTS Hi Seal 连接器凭借其卓越的防水性能、耐腐蚀性及快速可靠的锁定系统,在工业应用中表现出色。其广泛的应用范围和优异的技术参数使其成为众多恶劣环境下的理想选择。建议需要高性能防水连接器的用户考虑使用UTS Hi Seal。
    如果您正在寻找一个可靠且耐用的连接器,UTS Hi Seal 绝对是一个值得考虑的选择。

UTS6JC14E5S参数

参数
额定电流 12A
外壳材料 Polyamid(PA),Nylon
针脚数 5pin
触头镀层 - 配接
类型 圆形连接器,插头,母插口
颜色 黑色
端接 -
安装方式 支架安装,自由悬挂
应用等级 仪表级,照明级,电信级
零件状态 在售

UTS6JC14E5S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC14E5S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC14E5S UTS6JC14E5S数据手册

UTS6JC14E5S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.8952 ¥ 364.6092
10+ $ 38.9844 ¥ 331.3674
25+ $ 37.2438 ¥ 316.5723
50+ $ 36.5142 ¥ 310.3707
100+ $ 35.796 ¥ 304.266
库存: 55
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 364.6
