首页  >  产品百科  >  UTG01823P

UTG01823P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTG系列, 23芯, 法兰安装, 压接, IP65
供应商型号: 105349
供应商: 海外现货
标准整包数: 1

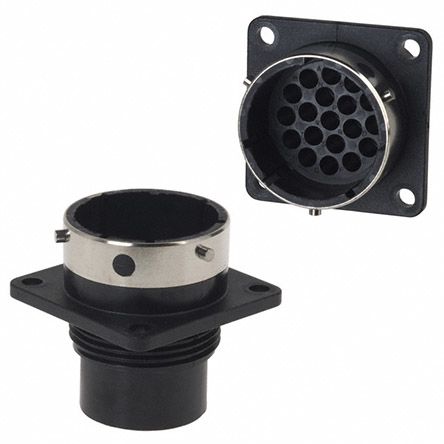

SOURIAU-SUNBANK 圆形连接器 UTG01823P

UTG01823P概述

    UTG系列塑料圆接插件技术手册

    产品简介


    UTG系列是一款结合了金属锁定机制的塑料圆形接插件。UTG系列接插件以其经济实惠、轻便且坚固的特点,成为各种电源和信号传输需求的理想选择。UTG系列广泛应用于航空航天、工业自动化、轨道交通、新能源等领域,提供高效可靠的连接解决方案。

    技术参数


    - 外壳尺寸:提供从10到24的多种规格。
    - 接触规格:16号(直径1.6mm)、20号(直径1.0mm)、12号(直径2.4mm)和8号(直径3.6mm)等不同规格的触点。
    - 额定电压:根据不同型号,分别支持250V、380V和660V。
    - 防水等级:提供IP65防水版本,适用于户外或潮湿环境。
    - 材质:外壳为金属锁定机制,内部为塑料材料。
    - 电气特性:接触电阻小,具体如下:
    - 20号(直径1.0mm)触点:机加工触点≤6mΩ,冲压成型触点≤6mΩ
    - 16号(直径1.6mm)触点:机加工触点≤3mΩ,冲压成型触点≤6mΩ
    - 12号(直径2.4mm)触点:机加工触点≤5mΩ
    - 8号(直径3.6mm)触点:机加工触点≤5mΩ
    - 燃烧等级:符合UL94-V0标准,确保高安全性和可靠性。
    - 机械特性:快速且安全的锁定机制,通过可听见的“咔哒”声确认锁定。

    产品特点和优势


    1. 经济实惠且轻便:UTG系列接插件设计紧凑,重量轻,适合需要轻量化设计的应用。
    2. 耐用性强:采用金属锁定机制,保证了长期使用的稳定性和可靠性。
    3. 多种规格选择:提供从10到24的多种规格,可以满足不同的电流和电压要求。
    4. 防水性能:提供IP65防水等级,适应恶劣的工作环境。
    5. 安全性高:通过UL94-V0认证,具备出色的阻燃性能,提高系统安全性。
    6. 易于安装和维护:提供各种工具和配件,方便用户进行安装和拆卸操作。

    应用案例和使用建议


    UTG系列接插件广泛应用于多种场合,如:
    1. 工业自动化:用于机械设备之间的电源和信号连接,如电机控制柜。
    2. 轨道交通:用于列车控制系统,如车厢之间的通信接口。
    3. 新能源:用于太阳能板和风力发电机的能量传输,确保能量的可靠传递。
    4. 航空航天:用于飞行器内部的各种传感器和控制系统连接。
    使用建议:
    - 在安装时,确保电缆正确固定,避免松动。
    - 定期检查和维护接插件,保持良好的接触状态。
    - 选择合适的工具进行安装和拆卸,避免损坏接插件。

    兼容性和支持


    UTG系列接插件与UTO、UTP和UTS系列接插件互配互通,提供了广泛的兼容性。厂商提供了丰富的技术支持和售后服务,包括安装指南、用户手册和技术咨询等,帮助用户更好地使用产品。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查接插件是否清洁,重新安装以确保良好接触。如有必要,更换新的触点。
    2. 问题:安装困难
    - 解决方案:使用适当的工具进行安装,确保工具的正确使用方法。参考用户手册获取详细的安装步骤。
    3. 问题:接插件锁紧不牢固
    - 解决方案:检查锁定机制是否正常工作,如有需要,清洁或更换锁定部件。

    总结和推荐


    UTG系列接插件以其优异的技术参数和多样的规格选择,在众多应用领域展现出色的性能和稳定性。产品的快速锁定机制、多种规格的选择、出色的防水性能和高安全性使其在市场上具有强大的竞争力。对于需要高效、可靠连接解决方案的用户,我们强烈推荐使用UTG系列接插件。

UTG01823P参数

参数
端接 -
额定电流 13A
外壳材料 Glass Filled,Polyester
针脚数 23pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
长*宽*高 31.7mm(长度)*33.3mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

UTG01823P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG01823P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTG01823P UTG01823P数据手册

UTG01823P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65.1021
10+ ¥ 57.2899
50+ ¥ 57.2899
100+ ¥ 56.2482
200+ ¥ 56.2482
500+ ¥ 56.2482
1000+ ¥ 56.2482
库存: 111
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 65.1
直接购买
加入购物车
