UTS012E8P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 8pin Polybutylene Terephthalate (PBT) 4.5A 金 黑色 法兰安装,面板安装
供应商型号: 2344404
供应商: element14
标准整包数: 1

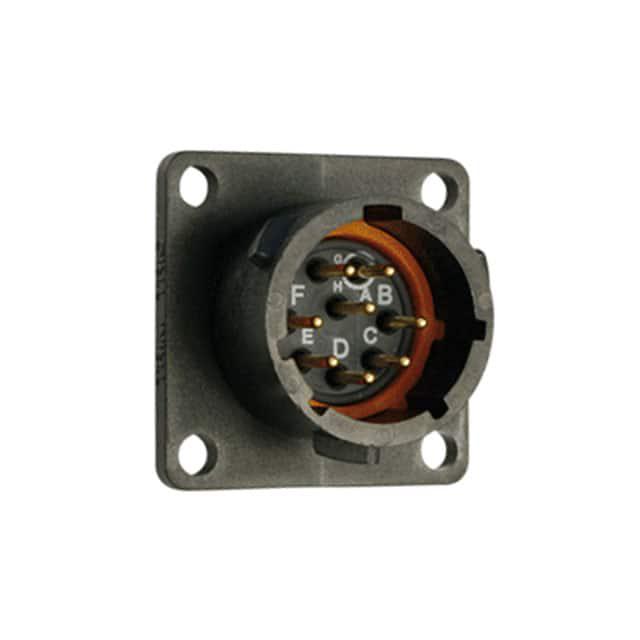

SOURIAU-SUNBANK 圆形连接器 UTS012E8P

UTS012E8P概述


    产品简介


    UTS Hi Seal是一款用于印刷电路板(PCB)安装的连接器系列,特别设计用于在恶劣环境中提供稳定可靠的连接。它适用于要求高耐腐蚀性和抗震动的场合,如户外天气站、机器人、交通管理系统等。本系列产品采用了塑料外壳和预装配PC尾接头,能够承受各种严苛条件,确保长期稳定的电气连接。

    技术参数


    机械特性
    - 外壳和背壳材料: 热塑性塑料 UL94-V0
    - 插入件: 橡胶材质
    - 接触材料: 铜合金 - 金镀层
    - 寿命: 250次插拔
    - 振动: 符合CEI 60512-4标准(10至2000 Hz)
    - 热冲击: 5个周期,每个周期从-40°C到+105°C
    电气特性
    - 电流容量:
    - 尺寸16: 最大13A
    - 尺寸20: 最大7.5A
    - 绝缘电阻: 5000MΩ (在500Vcc, 25°C下)
    - 测试电压:
    - 尺寸20之间: 1500V
    - 尺寸16之间: 2300V
    - 工作电压:
    - 尺寸20: 600V
    - 尺寸16: 1000V
    环境特性
    - 温度范围: -40°C至+105°C
    - 盐雾试验: 500小时
    - 密封性:
    - 动态IP68 (水下一周,1巴压力)
    - 动态IP69K (符合DIN 40050标准)
    - 紫外线稳定性: 5年无机械和视觉损伤

    产品特点和优势


    UTS Hi Seal连接器系列具有以下几个显著特点:
    - 抗腐蚀: 采用高性能塑料,经过500小时盐雾试验验证,适合在潮湿和腐蚀环境下使用。
    - 高度可靠: 金镀层的铜合金接触材料确保了长期的电连接可靠性。
    - 防水防尘: 达到IP68/69K等级,确保在各种恶劣环境下不进水和灰尘。
    - 易于安装和维护: 预装配的PC尾接头和金属固定夹使安装过程更加便捷,有助于清洁和维修。

    应用案例和使用建议


    应用案例
    1. 户外天气站: 在这种环境中,需要连接器能够抵御湿气和盐雾的侵蚀。UTS Hi Seal凭借其出色的防腐蚀能力,在此类应用中表现出色。
    2. 机器人: 机器人系统中的连接器需要具备良好的振动抵抗力。UTS Hi Seal的耐用性和抗震能力使其成为理想选择。
    3. 交通管理系统: 在此类应用中,连接器需要长时间保持稳定性。UTS Hi Seal的250次插拔寿命确保了长期使用的可靠性。
    使用建议
    - 安装前请检查连接器是否清洁,避免污染物影响电气连接。
    - 定期进行密封性能检查,以确保其在恶劣环境下的持续防护能力。
    - 在特定应用条件下(如极端高温或低温),建议进行额外的环境适应性测试。

    兼容性和支持


    UTS Hi Seal连接器提供了多种不同的尺寸和配置选项,可根据具体需求进行选择。此外,产品还配备了各种配件,如金属终端、密封帽和盖子,增强了整体系统的兼容性。厂商还提供详尽的技术支持和维护服务,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保接触面干净,避免氧化物积累 |
    | 密封失效 | 更换损坏的密封圈,定期检查并维护密封性能 |
    | 接触不良 | 检查连接器是否正确安装,确认接触材料没有磨损 |

    总结和推荐


    UTS Hi Seal是一款专为恶劣环境设计的PCB连接器,具备出色的机械强度、电气特性和环境耐受性。通过严格的测试和认证,它在户外设备、机器人和交通管理等领域表现卓越。对于需要高度可靠性连接的应用,我们强烈推荐使用UTS Hi Seal连接器。该产品在各种复杂环境中表现出色,值得信赖。

UTS012E8P参数

参数
额定电流 4.5A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
安装方式 法兰安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 盒装

UTS012E8P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS012E8P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS012E8P UTS012E8P数据手册

UTS012E8P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 149.83
10+ ¥ 135.28
25+ ¥ 129.56
50+ ¥ 121.48
100+ ¥ 117.44
250+ ¥ 110.98
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 149.83
直接购买
加入购物车
