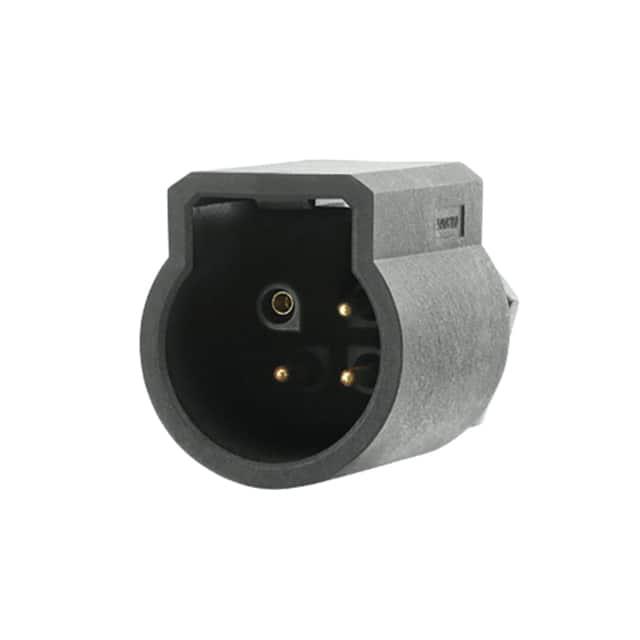

UTL7-103G1P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTL系列, 4芯, 面板安装, 压接, IP68,IP69K
供应商型号:
供应商:
标准整包数: 0
SOURIAU-SUNBANK 圆形连接器 UTL7-103G1P

UTL7-103G1P概述

    UTL Series Electronic Connectors: A Comprehensive Overview

    1. 产品简介


    UTL系列电子连接器是一种密封塑料连接器,专为各种高要求应用设计。这些连接器能够承载高达16安培(A)的电流,在交流277伏特(VAC)下运行。UTL系列设计用于户外环境,具有紫外线(UV)抵抗能力,并通过UL 1598和IEC 60598认证。它们适合安装在灯具和其他需要可靠电力传输的场合。UTL系列以其创新的锁紧保持系统和动态IP68/69K防护等级而闻名,确保了在恶劣环境下的稳定性和可靠性。

    2. 技术参数


    | 参数 | 描述 |

    | 工作电压 | 277VAC (UL 1977) |
    | 额定电流 | 16A |
    | 连接类型 | 男女插头 |
    | 密封等级 | IP68/69K |
    | 防火等级 | UL 94 5VA |
    | 操作温度范围 | -40°C至+105°C |
    | 耐盐雾时间 | ≥1000小时 |
    | 接触方式 | 冲压成型与机加工接触 |
    | 耐久性 | 1000次循环 |

    3. 产品特点和优势


    UTL系列电子连接器具有以下独特功能和优势:
    - 易于配对:独特的锁定保持系统确保快速且准确的配对。
    - 可靠的户外性能:采用室外级材料,提供IP68/69K防护等级,即使在极端气候条件下也能保证可靠性能。
    - 紫外线抵抗力:选用F1级材料,适用于户外环境。
    - 安全认证:符合UL 1598和IEC 60598标准,确保电气安全。
    - 耐火性能:UL 94 5VA防火等级,适合公共环境。
    - 高可靠性:动态IP68/69K防护等级,确保连续使用时的防水防尘性能。

    4. 应用案例和使用建议


    UTL系列广泛应用于路灯、工业控制、建筑自动化等领域。例如,在户外照明系统中,UTL连接器可以有效防止水分侵入,确保灯具在潮湿环境中正常运行。为了最大限度地发挥其性能,建议:
    - 在安装前检查连接器的密封件是否完好无损。
    - 确保所有接线正确并紧固,避免因松动导致的安全隐患。
    - 定期进行维护和检测,以确保连接器始终处于良好状态。

    5. 兼容性和支持


    UTL系列连接器与其他Souriau品牌的产品高度兼容,提供了全面的支持和服务。Souriau还提供电缆组装服务,帮助客户减少供应商数量并提高产品质量。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固锁定 | 确认插针和插座清洁且正确安装 |
    | 连接器密封性失效 | 更换损坏的密封圈,并确保安装到位 |
    | 电气性能不稳定 | 检查接线是否正确连接,并重新测试 |

    7. 总结和推荐


    UTL系列电子连接器凭借其卓越的性能、可靠的户外表现以及严格的认证标准,成为市场上的一款优秀产品。它们不仅适用于多种应用场景,还能提供必要的安全保障。强烈推荐使用UTL系列连接器,特别是在需要高可靠性电力传输的户外项目中。如果您需要更详细的规格和技术支持,可以访问Souriau官方网站或联系他们的技术支持团队。

UTL7-103G1P参数

参数
颜色 -
端接 -
额定电流 16A
外壳材料 Polyamide (PA),Nylon,Glass Reinforced
针脚数 4pin
触头镀层 - 配接 -
类型 Latch Lock,Receptacle Housing
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

UTL7-103G1P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTL7-103G1P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTL7-103G1P UTL7-103G1P数据手册

UTL7-103G1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
