UTS6JC147S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M14圆形连接器插座, UTS系列, 7芯, 电缆安装, 压接, IP68,IP69K
供应商型号: TU-UTS6JC147S
供应商: 海外现货
标准整包数: 1

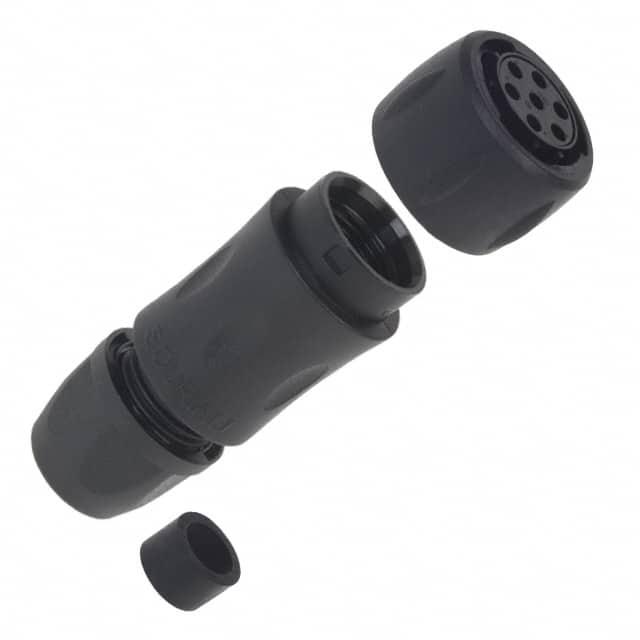

SOURIAU-SUNBANK 圆形连接器 UTS6JC147S

UTS6JC147S概述

    高质量文章:UTS Hi Seal 系列防水连接器的技术详解

    产品简介


    UTS Hi Seal 系列防水连接器是一款专为严苛环境设计的高可靠性电子连接解决方案。该系列包含两种基础类型——塑料外壳版本与金属加强版本,具备优秀的防尘防水能力(IP68/IP69K),并支持多种插针接触配置,适用于恶劣条件下的工业自动化、户外监控、机器人控制等领域。
    其主要功能包括泄漏检测、道路信号管理、户外天气站监测及主动转向系统支持等。这些特点使其成为恶劣环境下的理想选择,特别是在潮湿、腐蚀性气体或狭小空间中长期运行的设备需求下表现出色。

    技术参数


    以下是 UTS Hi Seal 连接器的关键技术规格:
    | 类别 | 详细说明 |

    | 机械性能 | - 外壳材质:UL94-V0级热塑性塑料;
    - 插件材质:弹性体密封圈;
    - 接触点材料:铜合金镀金,可定制其他电镀方式。
    - 循环寿命:250次插拔。
    - 振动耐久性:CEI 60512-4标准,频率范围10Hz至2000Hz。 |
    | 电气性能 | - 单个接触点电流容量:
    - 尺寸16号:13A
    - 尺寸20号:7.5A
    - 绝缘电阻:≥5000MΩ(500VDC@25℃)。
    - 工作电压:
    - 尺寸20号:600V;
    - 尺寸16号:1000V。 |
    | 环境适应性 | - 温度范围:-40℃至+105℃。
    - 盐雾测试:500小时无损。
    - 防水等级:
    - 连接状态:IP68动态密封。
    - 未连接状态:IP69K静态密封。
    - UV耐久性:自然暴露5年后仍保持机械强度和外观稳定性。 |
    | 其他特性 | - 支持波峰焊接工艺。
    - 提供PC尾座触点预装服务。
    - 包含安装脚架和防松紧固件(选配)以确保稳定安装和清洁便利性。 |
    产品特点与优势
    UTS Hi Seal 系列的独特优势在于其卓越的耐用性和灵活性:
    1. 高强度与密封性:采用UL94-V0阻燃塑料和弹性体密封结构,确保产品在极端条件下的可靠运作。
    2. 广泛适用性:支持多种尺寸和配置选项,可满足不同规模和复杂程度的应用需求。
    3. 维护便捷性:通过预装PC尾座和标准化配件,大幅降低组装成本并提高生产效率。
    4. 长寿命设计:高达250次的插拔循环和严格的振动测试表明其适用于频繁操作场合。
    这些特点使得 UTS Hi Seal 成为严苛环境中值得信赖的选择,尤其在需要兼顾防水、防腐蚀和高性能表现的应用场景中具有明显竞争优势。
    应用案例与使用建议
    应用案例:
    - 机器人控制:用于移动机器人充电接口,确保电力传输的安全性与稳定性。
    - 户外气象站:在长期暴露于恶劣天气条件下,提供稳定的通信链路。
    - 高速公路监控设备:支持多传感器的数据收集,保证信号传输的连续性。
    使用建议:
    1. 在高湿度环境中部署时,建议优先选用带保护帽的设计型号。
    2. 安装前检查面板厚度是否符合要求,避免因过度压缩导致密封失效。
    3. 结合配套的紧固工具,合理调整扭矩值以获得最佳固定效果。

    兼容性和支持


    UTS Hi Seal 系列兼容广泛的 PCB 尺寸,并提供多样化的配件支持,如金属终端、颜色编码圈和防水垫片。此外,Souriau 提供专业的技术支持服务,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常通电 | 检查接触点是否有污垢或损坏,重新清洁或更换。 |
    | 密封性能下降 | 确认安装过程中是否正确使用密封圈及相关附件。 |
    | 插拔阻力过大 | 调整安装角度并确认接触件没有变形或偏移。 |
    总结与推荐
    UTS Hi Seal 系列以其出色的耐用性、灵活的配置能力和广泛的应用场景赢得了市场的高度认可。无论是恶劣气候条件还是狭窄空间内,该系列产品都能展现出色的性能表现。我们强烈推荐此款连接器作为工业级设备的核心组件,尤其是在那些对可靠性和防护等级有严格要求的应用中。
    结论:对于需要高性能连接解决方案的用户而言,UTS Hi Seal 是一款极具吸引力且实用的产品。它的综合表现使它成为同类产品中的佼佼者,是理想的选择。

UTS6JC147S参数

参数
额定电流 13A
外壳材料 Thermoplastic
针脚数 7pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
长*宽*高 71.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

UTS6JC147S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC147S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC147S UTS6JC147S数据手册

UTS6JC147S封装设计

查看详情并下载
Symbol
Footprint
3D Model
