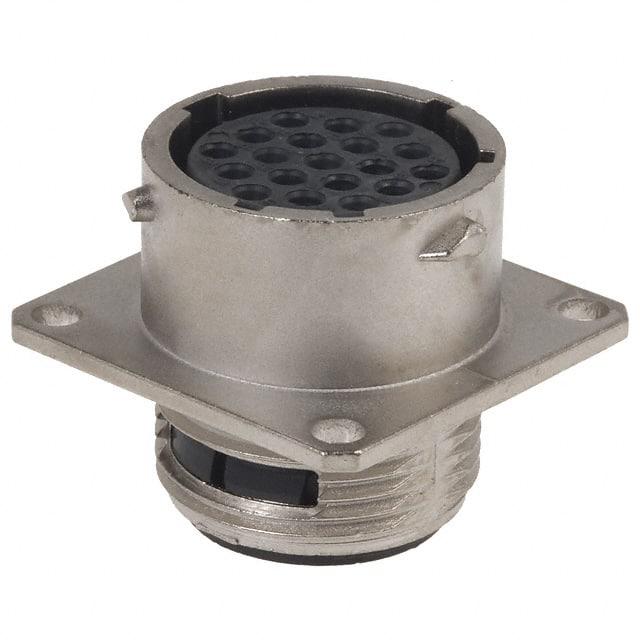

UT0W01419SH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Receptacle Housing 19pin Zinc Alloy 法兰安装,面板安装
供应商型号: UT0W01419SH
供应商: 国内现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UT0W01419SH

UT0W01419SH概述

    高密度金属圆形连接器:UT0W系列

    产品简介


    “UT0W”工业圆形连接器是多路连接器的一个系列,提供了8种壳体尺寸和8种高密度插入排列方式。这些连接器具有高强度、耐腐蚀的特性,适用于室内和室外的应用场合。与MIL-C-26482系列I规范相比,“UT0W”墙装插座连接器具备相同的面板切割尺寸。

    技术参数


    - 工作温度范围:-40°C至+105°C
    - 绝缘电阻:最小值为5000 MΩ
    - 测试电压:1500 VAC
    - 耐用性:500次插拔
    - 振动和冲击测试:符合MIL-STD202标准
    - 盐雾试验:48小时(标准版本)和96小时(黑色阳极氧化耦合环)
    - 屏蔽效能:10 MHz时屏蔽效能为65 dB
    - 防水等级:动态IP67/IP68/IP69K
    - 接触材料:可接受TRIM TRIO尺寸20型可拆卸卡扣接触件
    - 插拔次数:500次

    产品特点和优势


    - 适合EMC要求:满足电磁兼容性要求
    - 多种插入排列方式:提供8种壳体尺寸和8种插入排列方式
    - 支持不同类型的接触件:提供插针和插座两种版本
    - 塑料插入件阻燃等级:UL94-V0
    - 2级水保护:动态IP67/IP68/IP69K
    - 2级盐雾试验:48小时和96小时
    - 金属卡口环:带有金属波浪弹簧锁定装置,可保证500次插拔
    - 符合RoHS标准:无镉和铅材料

    应用案例和使用建议


    “UT0W”系列广泛应用于各种工业环境中,如自动化设备、控制系统、通信设施等。对于需要高可靠性的应用场景,可以考虑选用更高盐雾抵抗(200/500小时)的产品。在使用过程中,应注意确保密封性能,特别是在使用电缆插头和插座时。建议在使用前仔细检查所有配件,以确保正确的安装。

    兼容性和支持


    “UT0W”系列具有良好的兼容性,能够与其他标准工业连接器配套使用。供应商提供详细的安装指南和技术支持,确保用户能够顺利安装和使用这些连接器。此外,对于特殊需求,可以联系工厂获取更多信息。

    常见问题与解决方案


    - 问题1:如何保证连接器的IP68密封级别?
    - 解决办法:使用额外的O型密封圈(UT010REARSEAL至UT024REARSEAL),具体型号取决于壳体尺寸。

    - 问题2:如何选择合适的插入排列方式?
    - 解决办法:根据所需的接触数量和排列方向选择适当的插入排列方式,具体请咨询工厂。

    - 问题3:如何确认连接器的耐用性?
    - 解决办法:通过振动和冲击测试(MIL-STD202方法)来验证连接器的耐用性。

    总结和推荐


    “UT0W”系列高密度金属圆形连接器凭借其出色的防护性能和高可靠性,在多个工业领域都有广泛的应用前景。无论是在极端环境条件下还是在要求高度电磁兼容性的场景中,都能表现出色。综上所述,强烈推荐使用该系列产品。

UT0W01419SH参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Zinc Alloy
针脚数 19pin
触头镀层 - 配接 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

UT0W01419SH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W01419SH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W01419SH UT0W01419SH数据手册
